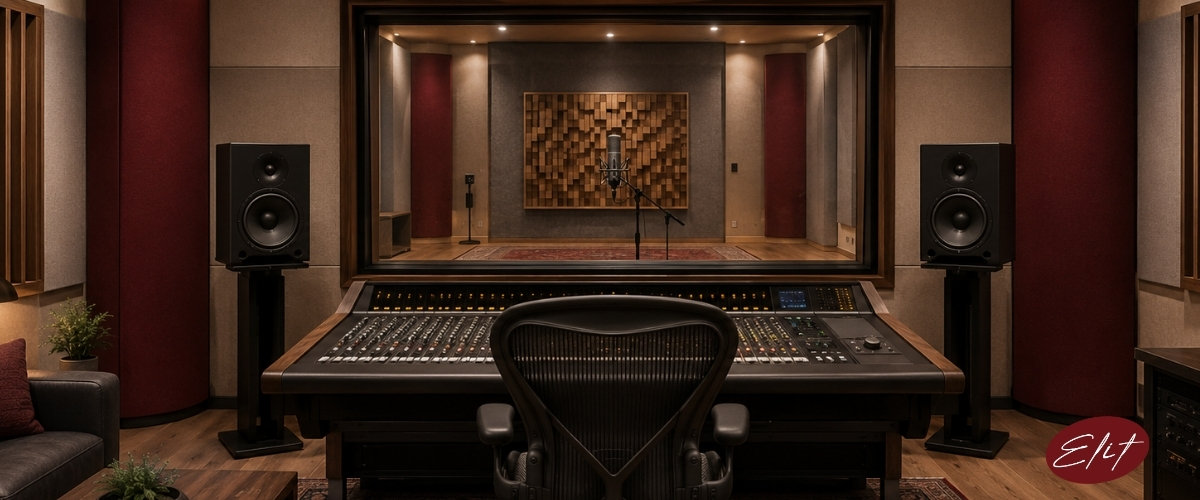

Bir Kayıt Stüdyosu Akustik Tasarımı: Proje İncelemesi

Bu yazıda son dönemde tamamladığımız küçük ölçekli bir müzik stüdyosunu baştan sona anlatacağız. Görünürde sıradan bir işti: bir binanın üçüncü katında, daha önce ofis olarak kullanılmış yaklaşık 40 metrekarelik bir alanı, içinde rahatça kayıt yapılabilen bir kontrol odası ve bir kayıt odasına çevirmek. Ama bu tür projelerde işin özü hep aynı yerde düğümlenir: sesi hem dışarıya kaçırmadan tutmak hem de odanın içinde doğru davranmasını sağlamak. İkisi farklı problemlerdir ve çözümleri de farklıdır. Aşağıda hangi ölçümleri aldığımızı, neye göre karar verdiğimizi, nerede zorlandığımızı ve sonuçta rakamların nereye oturduğunu mümkün olduğunca dürüst biçimde paylaşıyoruz.

Müşteri ne istedi: brief

Stüdyonun sahibi bağımsız çalışan bir prodüktördü. İhtiyacı iki cümleyle özetlenebiliyordu: gece geç saatte de kayıt alabilmek istiyordu ve yaptığı mikslerin başka sistemlerde tutarlı çalmasını istiyordu. Bu iki cümle aslında projenin iki ayağını tarif ediyor. Birincisi ses yalıtımı, yani odayla komşular arasındaki alışverişi kesmek. İkincisi oda akustiği, yani kontrol odasında duyduğu sesin gerçeği yansıtması.

Bina karma kullanımdaydı; alt katta bir muhasebe ofisi, yan dairede bir aile oturuyordu. Daha önce burada birkaç kez düşük seviyede prova yapılmış ve komşudan uyarı gelmişti. Özellikle bas gitar ve kick davulun alçak frekansları duvarın ötesine geçiyordu. Diğer taraftan cadde tarafına bakan pencereden trafik uğultusu kayıtlara sızıyordu; sessiz bir vokal alırken arka planda sürekli bir gürültü tabanı vardı.

Bütçe sınırlıydı ve tavan yüksekliği sadece 2,75 metreydi. Bu iki kısıt projenin çerçevesini baştan belirledi. Tam anlamıyla ödünsüz bir stüdyo için gereken hacmi ve maliyeti karşılayamıyorduk; dolayısıyla önceliklendirme yapmak, yani her metrekareyi aynı seviyede yalıtmak yerine parayı en çok işe yarayacağı yere koymak zorundaydık.

Keşif ve ilk ölçümler

İlk gün ölçümle geçti. Odayı boşken ve mevcut haliyle ölçtük, çünkü sonradan neyi ne kadar iyileştirdiğimizi ancak başlangıç değerini bilirsek söyleyebiliriz. Çınlama süresini (RT60) oktav bantlarında, taban gürültüsünü ise gece ve gündüz ayrı ayrı kaydettik. Komşu daireyle aramızdaki mevcut duvarın havadan ses yalıtımını da kaba bir yöntemle, bir tarafta pembe gürültü çalıp iki tarafta seviye okuyarak tahmin ettik.

Sonuçlar beklediğimiz gibiydi ama bir sürpriz de vardı. Orta frekanslarda RT60 yaklaşık 0,9 saniyeydi; boş, sert yüzeyli bir ofis için normal. Asıl sorun alçak frekanstaydı: 125 Hz bandında çınlama 1,3 saniyeye çıkıyordu. Yani oda başlangıçta bas frekansları uzun süre tutuyordu, bu da miks kararlarını en çok zorlaştıran durumdur. Taban gürültüsü gece bile NC-35 civarındaydı; cadde tarafındaki tek cam pencere buna en büyük katkıyı veriyordu.

Ölçüm sırasında sadece rakamlara bakmadık; sesin hangi yollardan geçtiğini de takip ettik. Komşu tarafta duvarın ortasında ve köşelerinde ayrı ayrı okuma yaparak yan geçişleri (flanking) aradık. Beklemediğimiz şey döşemeden geldi: alt kata sesin en çok duvardan değil, ortak beton döşeme üzerinden titreşim olarak yayıldığını gördük. Yani sadece duvarı güçlendirmek yarım çözüm olurdu; darbe ve titreşim yolunu da kesmemiz gerektiği daha ilk gün belli oldu. Bu tür yan geçişler çoğu başarısız yalıtım işinin asıl sebebidir ve ancak dikkatli bir keşifle ortaya çıkar.

Bu tablo bize yön verdi. Rw 40 dB civarındaki bir duvar konuşmayı büyük ölçüde keser ama bir davulun ya da yakın mikrofonlu bir gitar amfisinin alçak frekanslarını komşuya taşımaya devam eder. Hedefimizi buradan çıkardık: yapısal tarafta özellikle bası durduracak bir kabuk, oda içinde ise 125 Hz'i toparlayacak bir emilim stratejisi. Bu ilk ölçüm turunu kendi ekibimizle yaptık; benzer bir başlangıç değerlendirmesini akustik ölçüm ve danışmanlık hizmetimiz kapsamında ayrı bir iş olarak da veriyoruz.

Tasarım kararları

Buradaki temel soru şuydu: her yeri baştan yalıtmak mı, yoksa seçici davranmak mı? Klasik "oda içinde oda" yaklaşımı, yani mevcut yapıdan tamamen ayrık, kendi zemini, duvarları ve tavanı olan bağımsız bir kabuk kurmak, en yüksek yalıtımı verir. Profesyonel stüdyolarda hedeflenen STC 60-70 aralığına pratikte ancak bu yolla ve bir yüzer zeminle ulaşılır. Ama bu yöntem hacim yer, tavan yüksekliğinden birkaç santim daha çalar ve maliyeti yükseltir.

Tavanımız 2,75 metreyle zaten sınırlıyken tüm mekânı ayrık kabuğa almak mantıklı değildi. Bu yüzden odayı işlevine göre ikiye ayırdık. Yüksek ses seviyelerinin çıktığı, davul ve amfinin çalındığı kayıt odasını tam anlamıyla ayrık, oda içinde oda mantığında kurduk. Miks ve dinleme yaptığımız, kaynağın hoparlörler olduğu kontrol odasını ise biraz daha hafif, ayrıştırılmış çift duvar ve asma tavanla çözdük. Böylece parayı en gürültülü hacme yatırdık.

Ses yalıtımında en pahalı desibeller her zaman sonuncularıdır. Rw 40'tan 55'e çıkmak görece kolaydır; 60'ın üstünü kovalamak ise hacim, kütle ve titiz detay ister. İşin ustalığı, hangi odada nereye kadar gideceğinize doğru karar vermektir.

Kayıt odası için hedefi Rw 60 dB dolayına, kontrol odası için Rw 55 dB'ye koyduk. Oda içi akustikte ise iki mekân için de dengeli, kısa bir çınlama istiyorduk: kontrol odasında yaklaşık 0,25 saniye, kayıt odasında ise 0,30 saniye civarı. Kayıt odasını bilerek tamamen ölü yapmadık; tümüyle sönümlenmiş bir oda mikrofonda cansız çıkar, o yüzden bir miktar canlılık bıraktık. Bu ayrımın nasıl kurulduğunu ayrı bir yazıda, ses yalıtımı ile ses emilimi arasındaki farkta daha ayrıntılı anlatıyoruz.

Oda boyutlarını da bu aşamada gözden geçirdik. Küçük odalarda en büyük baş belası oda modlarıdır: belirli frekansların iki paralel yüzey arasında güçlenip diğerlerinin zayıfladığı durum. Kontrol odasının en/boy/yükseklik oranlarını, mevcut duvarlar elverdiğince, modların frekans ekseninde daha eşit dağılacağı bir orana yaklaştırmaya çalıştık. Bu her zaman tam mümkün olmuyor; sabit bir kolon ya da taşıyıcı duvar seçenekleri sınırlıyor. Yine de dinleme pozisyonunu ve hoparlör yerleşimini modların en az soruna yol açacağı noktaya oturtmak, sonradan panelle düzeltmekten çok daha ucuz ve etkilidir. Bu yüzden yerleşim planını tasarımın en başında, henüz hiçbir levha kesilmeden çözdük.

Yapısal yalıtım: duvar, tavan, yüzer zemin

Yapısal tarafın kuralı basittir ama uygulaması zahmetlidir: kütle, ayrıştırma, hava boşluğu ve sızdırmazlık. Dördü birden olmadan istediğiniz sayılara ulaşamazsınız. Aşağıda her katmanı sırayla anlattık.

Yüzer zemin

Kayıt odasında işe zeminden başladık, çünkü davul ve amfi gibi kaynaklar sesi doğrudan yapıya, yani darbe ve titreşim olarak geçiriyor. Mevcut betonun üzerine elastomer esaslı yaylanan pedler (mikro gözenekli poliüretan tipi bir malzeme) yerleştirdik. Bu pedlerin sertliğini odaya girecek yükü tahmin ederek seçtik; amaç sistemin doğal frekansını yeterince aşağı çekmek, çünkü yüzer zemin ancak kendi rezonans frekansının üstünde yalıtım yapar. Pedlerin üzerine iki kat 18 mm kontrplak ve onun üzerine ince bir şap dökerek yaklaşık 6 cm kalınlığında, alttaki betona hiçbir yerde temas etmeyen ayrı bir döşeme kurduk. Kenarlarda duvarla arasında bilerek birkaç milimetrelik boşluk bıraktık; tek bir noktadaki sert temas bile bütün yalıtımı kısa devre yapar.

Çift duvar

Duvarlarda birbirinden bağımsız iki kabuk kurduk. Mevcut duvarın önüne, ona değmeyen ayrı bir metal karkas dizdik. İki kabuğun arasında yaklaşık 5 cm hava boşluğu ve bu boşlukta 50-70 kg/m³ yoğunlukta taş yünü var. Her kabuğun iç yüzüne çift kat 12,5 mm alçı levha, aralarına da viskoelastik bir sönümleme katmanı koyduk; bu katman levhaların birlikte titreşmesini kırarak özellikle orta ve alçak frekansta belirgin kazanç sağlar. Ayrıştırılmış bir kuru duvar sisteminin STC değerini 33-37'den 45-50'ye taşıdığı bilinir; biz kütleyi ve hava boşluğunu artırarak kayıt odasında bunun üstüne çıktık. Kritik nokta şuydu: iki kabuk hiçbir vidada, hiçbir tesisat kutusunda birbirine değmemeli. Bu tür yapısal kabukların sahada doğru kurulması işin en çok emek isteyen kısmı; bu montajları akustik uygulama ve montaj hizmetimiz altında kendi ekibimizle yürütüyoruz.

Asma tavan

Tavanı mevcut döşemeye asmak yerine, yeni kurduğumuz ayrık duvarların üstüne oturttuk ve mevcut tavana yaylı/kauçuk askılarla bağladık. Böylece üst kata giden darbe yolunu da kestik. Araya yine taş yünü ve çift kat alçı levha girdi. Burada 2,75 metrelik tavandan yaklaşık 15 cm kaybettik; kayıt odasında net yükseklik 2,55 metreye indi. Kabul edilebilir bir bedeldi, ama müşteriye baştan söylemek gerekiyordu.

Oda içi akustik: emilim, bas tuzağı, difüzyon

Yapısal kabuk sesi içeride tutar; ama içeride tutulan ses eğer yönetilmezse oda çınlar. İkinci aşama bu yüzden oda içi akustikti. Burada en çok uğraştığımız yer, tahmin edileceği gibi, alçak frekanslardı.

Bas tuzakları

Alçak frekans dalgaları uzundur ve en yüksek enerjilerini oda köşelerinde, yani iki ya da üç yüzeyin birleştiği yerlerde toplar. Bu yüzden bas tuzaklarını öncelikle köşelere koyduk. Kontrol odasının dört düşey köşesine tabandan tavana kadar uzanan, kalın gözenekli yutucularla dolu "süperchunk" tipi tuzaklar yerleştirdik. Bu tuzaklarda 20-30 cm efektif derinlik ve panelin arkasında bir miktar hava boşluğu bırakmak, 125 Hz gibi sorunlu bandı yakalamak için gerekliydi; ince bir panel bu frekansta neredeyse hiçbir şey yapmaz. İlk ölçümde bası uzatan asıl kaynak buydu ve en çok kazancı da buradan aldık.

İlk yansıma noktaları

Kontrol odasında dinleme pozisyonu için yansımasız bir bölge kurmayı hedefledik. Hoparlörlerden çıkan sesin kulağa ulaşmadan önce yan duvardan ve tavandan sekerek gelen erken yansımaları, mikslerde stereo görüntüyü ve ton dengesini bozar. Ayna yöntemiyle ilk yansıma noktalarını işaretledik ve tam o noktalara geniş bantlı emici paneller astık. Yan duvarlar ve tavandaki bu noktalar geniş bir frekans aralığında yutucu olacak şekilde kalın seçildi; amaç dinleme konumunda tanımlı bir yansımasız bölge oluşturmaktı. Panel çeşitleri ve hangisinin nereye uygun olduğu başlı başına bir konu; bunu akustik panel çeşitleri ve seçimi yazımızda ayrıca ele aldık.

Difüzyon

Kontrol odasının arka duvarına difüzör yerleştirdik. Amaç, dinleme pozisyonunun gerisine giden enerjiyi tümüyle yutmak yerine kontrollü biçimde dağıtmak; böylece oda tamamen ölü hissettirmeden, geç yansımalar zararsız hale gelir. Burada dikkat ettiğimiz nokta mesafeydi: difüzörün işini yapabilmesi için dinleyiciyle arasında yeterli açıklık gerekir, pratikte en az 2,5-3 metre. Küçük odada bu mesafeyi zar zor tutturduk; daha kısa olsaydı difüzyon yerine yakın mesafede ek renklenme yaratabilirdi. Kayıt odasında ise difüzyonu abartmadık, çünkü orada amaç mikrofona doğal ama kısa bir oda tınısı bırakmaktı.

Kayıt odası ve vokal köşesi

Kayıt odasında yaklaşımımız farklıydı. Burada amaç ölçüm doğruluğu değil, mikrofona doğal ve kullanışlı bir tını vermekti. Duvarların bir kısmını yutucu, bir kısmını yansıtıcı bıraktık; böylece prodüktör, mikrofonu odanın canlı ya da ölü tarafına yönlendirerek aynı odadan farklı karakterler alabiliyor. Odanın bir köşesini de yakın mikrofonlu vokal için biraz daha yoğun sönümledik: bu köşede arka duvara kalın gözenekli yutucu koyarak sesin arkadan sekip mikrofona geri dönmesini engelledik. Sonuç, tam bir kabin değil ama vokal ve akustik enstrüman için fazlasıyla yeterli, kuru bir bölge oldu.

Bu aşamada beklemediğimiz bir şey çıktı: bas tuzaklarını ekledikten sonra oda kulağa aniden "ölü" gelmeye başladı, çünkü aynı tuzaklar orta-yüksek frekansı da yutuyordu. Difüzör ve birkaç yansıtıcı yüzeyle bu dengeyi geri kurmak, planladığımızdan biraz daha fazla ince ayar istedi. Panelleri bir kerede sabitlemek yerine, önce geçici olarak yerleştirip ölçtük, dinledik, sonra kalıcı montaja geçtik. Bu, ölçüp dinleyip tekrar ölçmenin neden şart olduğunu bir kez daha gösterdi. Çınlama süresinin bu odalarda neden bu kadar belirleyici olduğunu merak edenler için konuyu çınlama süresi (RT60) nedir yazımızda temelden anlattık.

Kapı, pencere ve sessiz havalandırma detayı

Bir kabuğu ne kadar ağır ve ayrık kurarsanız kurun, yalıtımınız en zayıf noktası kadar iyidir. Bu projede o zayıf noktalar klasikti: kapı, gözlem penceresi ve havalandırma.

Kapılar. Kontrol odası ile kayıt odası arasına tek kanatlı standart bir kapı yerine, aralarında küçük bir hol bırakılan iki ayrı akustik kapı koyduk; buna genelde "ses kilidi" deniyor. Her bir kapı tek başına yaklaşık STC 45 seviyesindeydi, ama araya giren hava boşluğuyla birlikte ikisinin toplam yalıtımı belirgin şekilde yukarı çıktı. Kapılarda en kritik ayrıntı yalıtım değeri değil, sızdırmazlıktı: çepeçevre neopren fitiller ve tabanda yere basınçla oturan otomatik eşik contası olmadan en pahalı kapı bile hava kaçırır, hava kaçtığı yerden ses de kaçar.

Gözlem penceresi. İki oda arasına, prodüktörün kayıt odasını görebilmesi için bir pencere gerekiyordu. Burada tek camla değil, iki ayrı cam kullandık; ikisinin kalınlığını bilerek farklı seçtik (biri lamine 8 mm, diğeri 12 mm) ki her iki cam aynı frekansta rezonansa girmesin. Camlar arasında 10 cm'yi geçen hava boşluğu bıraktık ve pencere kasasının iç yüzeyini yutucu malzemeyle kapladık, böylece iki cam arasındaki boşluk bir emici hazneye dönüştü. Camlardan birini hafif eğimli monte ettik; bu, iki yüzey arasında oluşabilecek durağan yansımayı kırmak içindir.

Sessiz havalandırma. Kapalı, ağır yalıtılmış bir odada en çok gözden kaçan sorun havadır; kapı kapandığında ortam kısa sürede boğucu hale gelir. Ama havalandırma kanalı açtığınız anda gürültü için bir otoyol da açmış olursunuz. Bunu iki yönlü çözdük. Kanalların oda girişine, sesi yutan bariyerli susturucular (baffle tipi) yerleştirdik; bu tür susturucular geçen sesi 10-30 dB azaltabiliyor. Susturucuların bir kısmını da bilerek uzun ve içi emici kaplı seçtik, çünkü 125 Hz civarındaki alçak frekansta kısa susturucular yetersiz kalır. Dış üniteyi ve fanı yapıya doğrudan bağlamak yerine yaylı/kauçuk izolatörler üzerine oturttuk, böylece titreşim binaya geçmedi. Bir de menfezlerdeki hava hızını düşük tuttuk; çıkış hızını yaklaşık 1,5 m/sn'nin altında tutmazsanız üfleme sesi kayıtta duyulur. Bu üç önlem birlikte, gece taban gürültüsünü hedeflediğimiz NC-20 ile NC-25 bandına indirmemizi sağladı.

Kablo ve elektrik geçişleri. Son olarak, çoğu projede unutulan ama bizi en çok uğraştıran ayrıntı geçişlerdi. Priz kutuları, aydınlatma buatları ve iki oda arasında geçen kayıt kabloları için açılan her delik, kabuğun ağzında bir gedik demektir. Prizleri iki kabuğun aynı hizasına, sırt sırta koymaktan kaçındık; bunun yerine kaydırarak yerleştirdik ve arkalarını akustik macunla sızdırmaz hale getirdik. Kablo geçişlerini tek bir noktada topladık ve bu noktayı esnek, sızdırmaz bir manşonla kapattık. Küçük görünen bu işler toplandığında birkaç desibellik farka mal olabiliyor; deneyimimiz, bir stüdyoda kaybedilen yalıtımın çoğunun büyük yüzeylerden değil, işte bu küçük deliklerden gittiği yönünde.

Sonuç ölçümleri: önce/sonra

İş bittikten sonra aynı ölçümleri baştan tekrarladık. Bu bizim için sadece rapor yazma işi değil; söz verdiğimiz sayıları tutup tutmadığımızı görmenin tek dürüst yolu. Aşağıdaki tablo kontrol odası için önce ve sonra değerleri gösteriyor.

Sayılar hedeflerin çevresine oturdu. En çok sevindiğimiz kalem 125 Hz'deki değişimdi: 1,30 saniyeden 0,32 saniyeye inmek, odanın bas davranışının kökten değiştiği anlamına geliyor. Bantlar arasındaki fark da makul kaldı; 125 Hz ile 2 kHz arasında sadece birkaç yüzde milisaniyelik ayrım var, yani çınlama frekanstan frekansa dengeli. Dengeli bir çınlama, düz bir eğriden çoğu zaman daha önemlidir, çünkü kulağın odayı "renksiz" algılamasını sağlayan şey budur.

Havadan yalıtımda Rw 56 dB'ye ulaştık; kayıt odası tarafında bu daha da yüksekti. Pratikte prodüktör artık gece davul kaydı alabiliyor ve komşudan uyarı gelmiyor. Her rakamın tam hedefe oturmadığını da söyleyelim: kontrol odasında 63 Hz civarında hâlâ hafif bir oda modu var. Bunu tümüyle yok etmek daha büyük bir hacim ya da aktif çözüm ister; müşteriyle konuşup bu bandı miks sırasında bilerek dikkate almanın yeterli olduğuna karar verdik.

Bu projeden çıkan dersler

Her iş bittiğinde ekipçe kısa bir değerlendirme yaparız. Bu projeden defterimize düşen birkaç not şöyle:

• Bas her zaman en zor kısımdır. Bütçenin ve derinliğin çoğu alçak frekansa gider. Bir odada zorlanacaksanız orada zorlanırsınız; planı buna göre kurun.
• Zayıf halka detaylarda saklıdır. Kusursuz bir duvar, kötü sızdırılmış tek bir kapı ya da yanlış yerleştirilmiş bir priz kutusu yüzünden performansını kaybedebilir. Yalıtım bir zincirdir.
• Önce ölç, sonra ölç. Başlangıç değerini almadan ne kadar ilerlediğinizi kanıtlayamazsınız. Ölçüm, hem tasarımı yönlendiren hem de sonucu ispatlayan araçtır.
• Havalandırmayı sona bırakmayın. Kapalı bir kabukta hava, akustik kadar önemli bir konfor meselesidir ve en kolay ihmal edilen kalemdir. Susturucu ve izolatör bütçesini baştan ayırın.
• Kısıtları erken konuşun. Tavan yüksekliğinden kaybedilen 15-20 cm ya da bir oda modunun tam olarak sıfırlanamaması gibi konuları müşteriye baştan söylemek, sonda yaşanacak hayal kırıklığından iyidir.

Sonuçta ortaya, sınırlı bir bütçe ve alçak bir tavanla mümkün olanın oldukça iyi bir örneği çıktı. Ödünsüz bir stüdyo değil; ama prodüktörün brief'inde yazdığı iki cümleyi de karşılayan, ölçülebilir biçimde çalışan bir mekân. Benzer bir alanı değerlendiriyorsanız, sürecin nasıl kurgulandığını stüdyo ses yalıtımı çözümlerimiz sayfasında görebilir, kendi mekânınız için bir keşif ve ölçüm planlamak üzere bizimle iletişime geçebilirsiniz.
