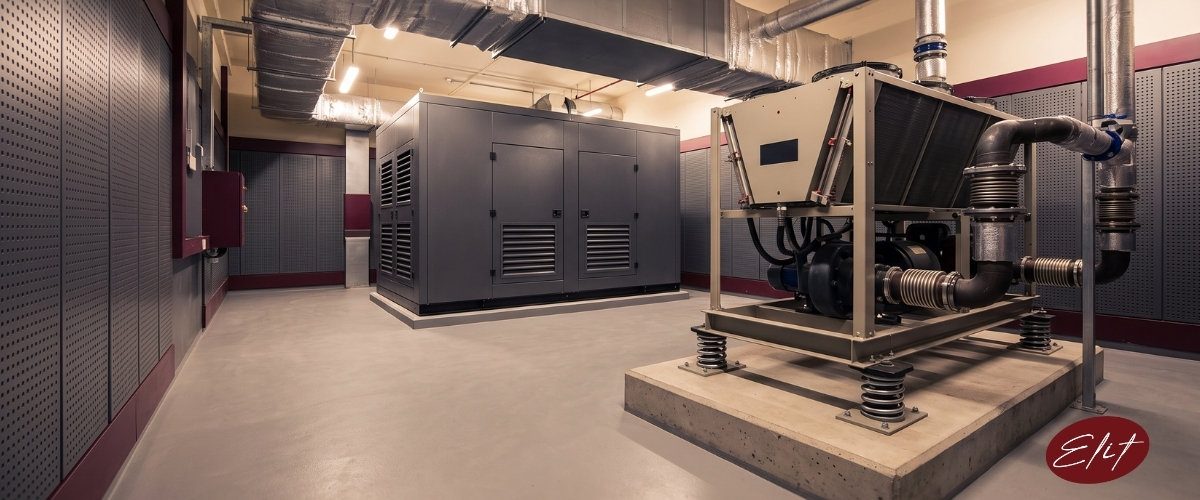

Mekanik Tesisat ve Makine Dairesi Ses ve Titreşim Yalıtımı

Jeneratör grubu, chiller, pompa, kazan ve hava kompresörü gibi mekanik ekipmanların toplandığı makine daireleri ve teknik hacimler, modern bir binanın en yüksek gürültü ve titreşim üreten bölümleridir. Bu ekipmanlar hem havadan yayılan bir uğultu üretir hem de bağlı oldukları döşeme, duvar ve boru hatları üzerinden binanın uzak noktalarına yapısal titreşim gönderir. Sorun çoğu zaman makine dairesinin kendisinde değil, bir üst kattaki dairede, bitişikteki toplantı odasında ya da otel odasında düşük frekanslı bir mırıltı olarak fark edilir.

Mekanik tesisat projelerinde ilk sorumuz hep aynıdır: bu ses hangi yoldan geliyor? Keşifte ve ölçümde hava doğuşlu ve yapısal bileşenler ayrıştırılır; susturucu ile akustik kabin buna göre boyutlandırılır, titreşim izolasyonu ise poliüretan elastomer ve kauçuk granül esaslı malzemelerle, yükün ve devrin hesabına göre kurulur. Sahadaki montaj kendi ekibimizindir.

Makine Dairesi ve Teknik Oda Gürültüsü Nereden Gelir?

Makine dairesi gürültüsünü doğru çözmenin ilk adımı, sesin binaya hangi yolla ulaştığını ayırt etmektir. Aksi halde yanlış katmana yatırım yapılır ve şikâyet devam eder. Gürültü iki farklı mekanizma ile yayılır:

• Hava doğuşlu ses (airborne): Motor, fan ve yanma sesinin havada dalga olarak yayılıp duvar, kapı ve menfezlerden geçmesidir. Bu bileşen kütle, sızdırmazlık ve ses yutucu yüzeylerle, yani duvar giydirmesi, akustik kapı ve susturucularla kontrol edilir.
• Yapısal titreşim (structure-borne): Dönen ve titreşen ekipmanın ayaklarından döşemeye, oradan kolon ve kirişlere geçen mekanik enerjidir. Betonda neredeyse hiç zayıflamadan ilerler ve uzak mekânlarda yeniden sese dönüşür. Yalnızca titreşim izolasyonu ile, yani ekipman ile yapı arasına elastik bir katman koyarak kesilir.

Makine dairelerinin en zorlu tarafı, ürettikleri enerjinin büyük bölümünün düşük frekans bölgesinde yoğunlaşmasıdır. Düşük frekanslı ses ve titreşim uzun dalga boyludur; kütleyi ve sıradan yalıtım katmanlarını kolayca aşar, yapı içinde uzağa taşınır ve insan tarafından duyulmaktan çok hissedilir. Bu yüzden makine dairesi çözümlerinde hedef, yüksek frekanslı tıslamayı kısmaktan çok, düşük frekanslı titreşimi kaynağında sönümlemektir.

Jeneratör Grupları ve Çatı Jeneratörü Yalıtımı

Dizel jeneratör grupları makine dairesinin en agresif kaynağıdır; hem egzozdan çıkan darbeli yanma gürültüsünü hem radyatör fanının uğultusunu hem de motor gövdesinden gelen güçlü titreşimi aynı anda üretirler. Bu üç bileşen farklı yollarla yayıldığı için her biri ayrı ele alınmalıdır.

Egzoz, Susturucu ve Akustik Kabin

Egzoz hattı, jeneratör gürültüsünün en yüksek seviyeli hava doğuşlu bileşenini taşır. Standart susturucu çoğu zaman yeterli olmaz; yerleşimin gerektirdiği azaltıma göre rezidans (yüksek zayıflatmalı) tip susturucular ve egzoz hattında esnek kompansatörler kullanılır. Motor gövdesinden yayılan ses ise jeneratörün etrafına kurulan, iç yüzeyi ses yutucu malzeme ile kaplı, hava giriş ve çıkışlarında kulisli susturucular bulunan bir akustik kabin ile denetlenir. Kabin, taze hava ve soğutma debisini kısıtlamadan gürültüyü hapseder.

Sismik / Yaylı İzolatör ve Çatı Jeneratörü

Jeneratörün gövde titreşiminin yapıya geçmemesi için grup, döşemeye doğrudan değil, yaylı veya elastomer sismik izolatörler üzerine oturtulur. İzolatör, ekipmanın devrine ve ağırlığına göre öyle seçilir ki sistemin doğal frekansı motorun çalışma frekansının çok altında kalsın; ancak bu koşulda izolasyon verimi yüksek olur. Jeneratör bir çatı veya ara katta konumlanmışsa risk daha da büyüktür: burada döşeme, zemin kattaki kadar rijit değildir ve titreşim doğrudan taşıyıcı sisteme binerek tüm binaya yayılabilir. Çatı jeneratörlerinde yüksek performanslı poliüretan elastomer yataklar ve gerektiğinde eylemsizlik kaidesi kullanarak yapıya iletimi en aza indiriyoruz.

Kazan Dairesi ve Brülör Ses Yalıtımı

Kazan dairelerinde baskın gürültü, brülörün yanma sesi ile fanın ürettiği alçak-orta frekanslı uğultudur. Bu ses sürekli ve tekdüzedir; gündüz ortam gürültüsü içinde kaybolsa da geceleri, özellikle kazan dairesinin üzerinde konut bulunan binalarda belirgin biçimde duyulur. Yanma sırasında oluşan basınç darbeleri, kazan gövdesi ve baca üzerinden hem hava doğuşlu ses hem de titreşim olarak yayılır.

Çözümde kazan dairesi duvar ve tavanları, üst dairelere geçişi kesecek biçimde kütleli ve sızdırmaz hale getirilir; kapı, akustik ses yalıtımlı bir kapı ile değiştirilir; brülör ve fanın taşıyıcı ayakları elastik takozlarla döşemeden ayrılır. Baca ve boru geçişleri, duvarı deldiği her noktada elastik manşonlarla sızdırmaz kılınarak ses köprüsü oluşması engellenir. Böylece hem yanma gürültüsü hem de fan titreşiminin binaya yayılması birlikte denetlenir.

Su Pompası, Hidrofor ve Sirkülasyon Pompası Titreşim İzolasyonu

Pompalar küçük görünseler de, sürekli devirde çalışan elektrik motorlarıyla makine dairelerinin en sinsi titreşim kaynaklarıdır. Ürettikleri titreşim enerjisinin büyük bölümü havadan değil, döşeme ve bağlı oldukları boru hattı üzerinden yapıya geçer. Bir hidrofor ya da sirkülasyon pompasının titreşimi metal boru içinde adeta bir ses iletim hattı gibi tüm binaya taşınır ve en üst katlardaki dairelerde bile duvardan gelen tekdüze bir hışırtı olarak duyulur.

Pompa titreşimini kesmek için üç önlem birlikte uygulanır:

• Esnek bağlantı (kompansatör): Pompanın emme ve basma ağzına elastik bağlantı elemanları takılarak titreşimin rijit boru hattına geçmesi engellenir.
• Eylemsizlik kaidesi (inertia base): Pompa, ağırlığı kendi kütlesinin katı olan betonarme bir kaide üzerine sabitlenir; bu kütle, salınım genliğini düşürür ve izolatörlerin daha kararlı çalışmasını sağlar.
• Elastomer izolatör: Kaide, döşemeye poliüretan elastomer ya da kauçuk granül esaslı elastik yataklar üzerinden oturtularak yapıya iletim en aza indirilir.

Ayrıca boru askıları da elastik askı elemanlarıyla değiştirilmelidir; aksi halde pompadan izole edilen titreşim, boru hattından tavana ve duvara geçerek şikâyeti sürdürür.

Chiller / Soğutma Grubu ve Dış Ünite Kontrolü

Chiller ve soğutma grupları, kompresörün mekanik gürültüsü ile kondenser fanlarının geniş bantlı uğultusunu birlikte üretir. Bu ekipmanlar çoğunlukla çatıda veya binanın dış çeperinde konumlandığından, sorun yalnızca bina içine değil, aynı zamanda çevredeki komşu yapılara ve açık alanlara yayılan bir çevre gürültüsü sorununa dönüşür. Kompresörün titreşimi ise çatı döşemesi üzerinden alttaki son kat dairelere kolayca iletilir.

Fan ve Kompresör Gürültüsünün Kontrolü

Chiller çevresinde en yaygın çözüm, cihazın gürültü yayan yüzlerine yerleştirilen akustik bariyer duvarlardır. Ses yutucu astarlı bu bariyerler, hava akışını ve servis erişimini engellemeden komşu cephelere ulaşan sesi belirgin biçimde azaltır. Kondenser fanlarının kanat geçiş frekansı ince ayarlı bir tonal gürültü ürettiğinden, bariyerin yüksekliği ve konumu gürültü haritasına göre hesaplanır.

Kompresör titreşimi için soğutma grubu, döşemeye yaylı ya da elastomer izolatörler üzerinden bağlanır ve bağlantı boruları esnek kompansatörlerle ayrıştırılır. Çatıya oturan gruplarda, döşemenin esnekliği nedeniyle izolatör seçimi daha hassas yapılır. Konum, yönlendirme ve gece-gündüz limit değerlerini proje başında ölçüm ve modellemeyle belirleyerek en ekonomik çözümü kurgularız.

Havalandırma (HVAC) ve Kompresör Odası

Havalandırma sistemleri gürültüyü hem cihazdan hem de kanal boyunca taşır. Klima santrali (AHU) ve fanlar, hava doğuşlu sesin yanında güçlü bir titreşim de üretir; kanallar ise bu sesi binanın uzak hacimlerine kadar iletir. Kontrolü için birbirini tamamlayan bileşenler birlikte kurgulanır:

• Kanal susturucusu: Güzergâha eklenen kulisli susturucular, kanalda ilerleyen fan gürültüsünü frekans bandına göre söndürür.
• Düşük hava hızı: Kesitler genişletilerek hava yavaşlatılır; menfez ve kanal kaynaklı akış gürültüsü bu sayede hedefin altında tutulur.
• Esnek bağlantı ve makine altı izolatör: Fan ve santral bağlantılarında esnek elemanlar, cihaz ayaklarında ise elastomer izolatörler kullanılarak titreşimin kanala ve döşemeye geçmesi önlenir.
• Sızdırmaz duvar geçişleri: Kanalın bir hacmi terk ettiği her nokta, ses köprüsü oluşmasın diye elastik dolgu ve manşonla kapatılır.

Hava kompresörü odaları ise darbeli, tekrarlayan bir gürültü ürettiği için ayrı bir dikkat gerektirir. Kompresörün gövde titreşimi bir makine altı izolatör ile döşemeden ayrılır, hava tankı ve boru bağlantıları esnek elemanlarla ayrıştırılır, oda yüzeyleri hava doğuşlu darbe sesini kısacak biçimde kütlelendirilir ve ses yutucu ile kaplanır. Bu bileşenlerin önemli bir bölümünü kendi tesisimizde üretiyor, seçim ve yerleşimini her projenin ölçüm sonuçlarına göre boyutlandırıyoruz. Doğru kurgulanmış bir teknik odada susturma, sızdırmazlık ve titreşim izolasyonu birbirinin eksiğini kapatan üç katmandır; biri ihmal edildiğinde diğer ikisinin emeği görünmez olur.
