Spor Salonu Titreşim Yalıtımı

Düşen ağırlıkların gümbürtüsünü kaynağında sönümleyen, alt katları ve komşuları koruyan titreşim yalıtımı uyguluyoruz.

Elit Acoustic spor salonu titreşim yalıtımı: elastomer şilte, kauçuk zemin ve düşürme platformu çözümleri

Spor salonu işletmecilerinin en sık karşılaştığı şikâyet, salonun içinden değil altından ve çevresinden gelir: alt kattaki ofiste sallanan avizeler, komşu dairede hissedilen gümbürtü, AVM yönetiminin uyarı yazıları. Sorunun kaynağı, düşen ağırlıkların ve çalışan cihazların zemine uyguladığı darbe ve titreşimin, binanın betonarme iskeleti üzerinden uzak noktalara taşınmasıdır. Bu tür yapısal gürültü, duvarlara ne kadar panel uygulanırsa uygulansın azalmaz; çünkü sorun havada değil, yapının kendisindedir.

Bizim yaklaşımımız titreşimi kaynağında kesmek. Serbest ağırlık bölgeleri için düşürme platformları, salon geneli için hesaplanmış kauçuk zemin şilteleri, cihazlar için elastomer izolasyon; hepsi bölge bazlı projelendirilir, uygulanır ve sonuç ölçümle doğrulanır. Poliüretan elastomer esaslı izolatörler ile geri dönüştürülmüş kauçuk granül şilte ve spor zemin plakaları satış programımızdadır.

Ağırlık Düşme Darbeleri ve Yapısal Gürültü

Yere bırakılan 80 kilogramlık bir halter, temas anında zemine kısa süreli fakat tonlarca kuvvete eşdeğer bir darbe yükü uygular. Bu darbe iki tür gürültü üretir. İlki, salonun içinde duyulan çarpma sesidir; rahatsız edicidir ama salon içinde kalır. İkincisi ve asıl sorunlu olanı, betonarme döşemeye giren yapısal titreşimdir. Beton bu enerjiyi neredeyse hiç zayıflatmadan taşır; darbe döşemeden kolonlara, kolonlardan diğer katların döşemelerine geçer ve oradaki hacimlerde alçak frekanslı bir gümleme olarak yeniden sese dönüşür.

Bu mekanizma, şikâyetlerin neden çoğu zaman salonun hemen altından değil, iki üç kat öteden bile gelebildiğini açıklar. Aynı zamanda yaygın bir yanlışı da ortaya koyar: duvar ve tavana uygulanan ses yutucu paneller salon içi akustiği iyileştirir, ancak yapı içinde yol alan titreşime etki etmez. Yapısal gürültünün tek çözümü, darbe enerjisini betona girmeden önce elastik bir katmanda sönümlemektir.

Titreşimin Yapı Elemanlarıyla İletimi

Doğru çözüm tasarlamak için titreşimin bina içinde hangi yollarla dolaştığını bilmek gerekir. Bir spor salonunda başlıca iletim yolları şunlardır.

  • Döşeme: Darbenin ilk girdiği elemandır; titreşim döşeme plağı boyunca yatayda yayılır ve alt kattaki hacmin tavanını bir hoparlör zarı gibi titreştirir.
  • Kolon ve perdeler: Döşemeden aldıkları titreşimi düşeyde katlar arasında taşır; şikâyetin uzak katlardan gelmesinin nedeni budur.
  • Duvar bağlantıları: Zemin kaplamasının veya platformların duvarlara sert temas ettiği noktalar, elastik katmanı devre dışı bırakan ses köprüleri oluşturur.
  • Tesisat ve anolar: Cihazlara bağlı elektrik ve mekanik hatlar, esnek bağlantı kullanılmazsa titreşimi yapıya taşıyan ikincil yollar haline gelir.

İyi bir proje bu yolların tamamını ele alır. Zeminde en kaliteli şilte serili olsa bile, süpürgelik hattında bırakılan tek bir sert temas ya da duvara ankrajlanmış bir ekipman titreşimi yapıya aktarmaya devam eder. Bu nedenle uygulamalarımızda kenar yalıtım bantları, esnek bağlantılar ve detay çözümleri sistemin ayrılmaz parçasıdır.

Elastomer ve Sismik İzolatör Çözümleri

Titreşim yalıtımının mühendislik tarafı, kütle ile elastik katmandan oluşan yay-kütle sisteminin doğru kurulmasıdır. Elastik katman olarak spor salonlarında en yaygın kullanılan malzemeler, yüksek performanslı poliüretan elastomerlerdir.

Poliüretan Esaslı Mühendislik Elastomerleri

Karışık hücreli poliüretan elastomerler yüksek iç sönümlemeye sahiptir ve geniş bir yük aralığında güvenle çalışır; yüzer zeminlerin ve platformların altında şerit, nokta veya tam yüzey olarak uygulanır. Kapalı hücreli poliüretan elastomerler ise kalıcı yük altında biçimini uzun yıllar korur ve daha yüksek dinamik performans sunar. Her iki malzeme de farklı yük sınıflarında üretilir; seçim, üzerine gelecek statik ve dinamik yüke göre hesapla yapılır. Fitness merkezleri için geliştirilmiş hazır kalınlık ve sertlik sınıfları da vardır: kardiyo alanları, darbe bölgeleri ve serbest ağırlık alanları için ayrı ayrı boyutlandırılmış katmanlar kullanım senaryosuna göre seçilir.

Sismik İzolatörler ve Yaylı Sistemler

Havalandırma santralleri, chiller ve büyük fanlar gibi sürekli çalışan ağır ekipmanlarda elastomer pedlerin yanında yaylı ve kauçuklu sismik izolatörler kullanılır. Bu izolatörler hem düşük frekanslı titreşimi keser hem de deprem yükleri altında cihazın yerinden oynamasını engeller. İzolatör seçiminde cihazın ağırlığı, devir sayısı ve hedeflenen izolasyon verimi birlikte değerlendirilir.

Kauçuk Zemin Şilteleri ve Platformlar

Salon zemininde çözüm, bölgenin yük senaryosuna göre katmanlandırılır. Tek tip kaplamayla bütün salonu geçmek, ya hafif bölgelerde gereksiz maliyet ya da ağır bölgelerde yetersiz koruma anlamına gelir.

Kauçuk Granül Zemin Şilteleri

Geri dönüştürülmüş kauçuk esaslı granül şilteler, kaplamanın altına serilen elastik katman olarak çalışır. Kardiyo ve genel fitness bölgelerinde 6 ile 8 milimetre, dambıl ve kuvvet bölgelerinde 10 ile 15 milimetre çoğu zaman yeterlidir; serbest ağırlık bölgelerinde ise spor zeminleri için üretilen kalın kauçuk plakalarla 30 ile 40 milimetreye çıkan, gerektiğinde elastomer altlıkla katmanlanan sistemler uygulanır. Şiltenin üzerine darbeye dayanıklı kauçuk karo veya rulo kaplama gelir; kenarlarda yalıtım bandı kullanılarak duvar teması kesilir.

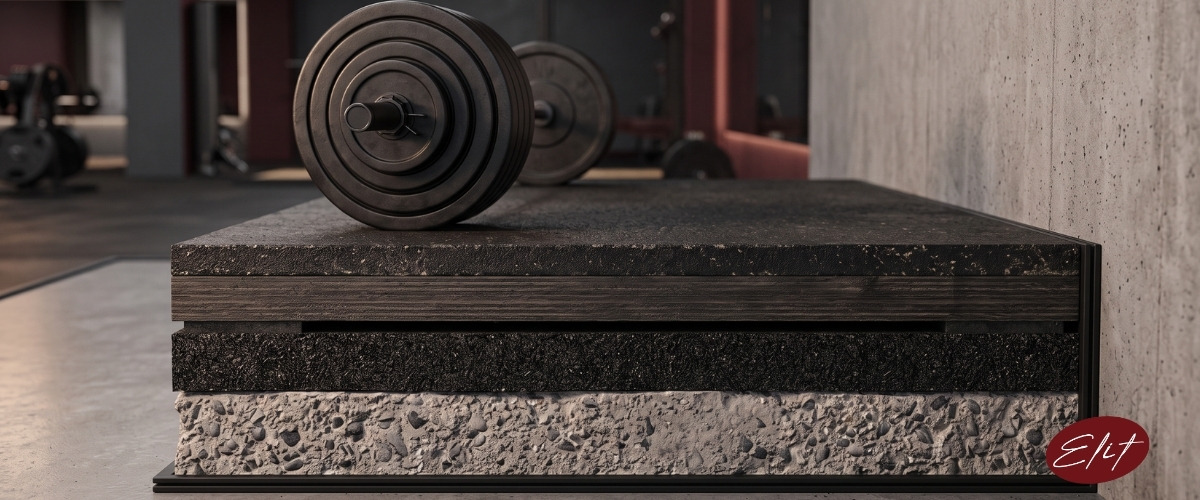

Düşürme Platformları

Halter ve CrossFit bölgelerinin standardı, çok katmanlı düşürme platformlarıdır. En altta hesaplanmış elastomer takozlar veya şilte, üzerinde yükü geniş alana dağıtan rijit plakalar, en üstte darbeye dayanıklı kalın kauçuk yüzey bulunur. Ağırlık platforma düştüğünde enerji önce üst katmanlarda dağılır, ardından elastomer katmanda sönümlenir; yapıya geçen titreşim büyük oranda azalır. Platformlar salon yerleşimine göre modüler üretilir ve gerektiğinde taşınabilir.

Ekipman Altı İzolasyon

Serbest ağırlıklar kadar, sürekli çalışan cihazlar da şikâyet kaynağıdır. Koşu bandındaki her adım, zemine saniyede iki üç kez tekrarlanan ritmik bir darbe uygular; eliptik ve bisikletlerde motor ve volan hareketi, sabit frekanslı bir titreşim üretir. Bu tür kaynaklarda çözüm, cihaz ile zemin arasına cihazın ağırlığına ve çalışma frekansına göre seçilmiş elastomer pedler veya cihaz tabanı boyutunda kesilmiş şilte platformlar yerleştirmektir.

Burada kritik nokta, elastomerin doğal frekansının cihazın tahrik frekansının belirgin biçimde altında kalmasıdır; aksi halde izolasyon çalışmaz, hatta rezonansla titreşim büyüyebilir. Bu nedenle ped seçimi görsel benzerlikle değil, yük ve frekans hesabıyla yapılır. Grup ders stüdyolarında ise zıplama ve step hareketlerinin yoğunluğu nedeniyle bölgenin tamamı, ağırlık alanlarına benzer biçimde yüzer şilte sistemiyle çözülür. Ekipman bağlantılarındaki elektrik ve mekanik hatlara esnek geçişler eklenerek ikincil iletim yolları da kapatılır.

Ölçüm ve Performans Doğrulama

Titreşim yalıtımında başarı özneldir denemez; ölçülür. Projelerimize, şikâyetin yaşandığı mahalde ve salonda yapılan akustik ölçümle başlarız: tipik senaryolar canlandırılır, ağırlıklar düşürülür, cihazlar çalıştırılır ve komşu hacimlerdeki ses seviyeleri Sınıf 1 cihazlarla kaydedilir. Bu ölçüm, sorunun büyüklüğünü ve ulaşılması gereken hedefi sayısal olarak tanımlar; çözümün katman kalınlıkları ve elastomer sertlikleri bu veriye göre hesaplanır.

Uygulama tamamlandığında aynı senaryolar tekrarlanarak öncesi-sonrası karşılaştırması yapılır ve iyileşme raporlanır. Bu rapor, AVM yönetimiyle, bina yönetimiyle veya resmi mercilerle yürüyen süreçlerde nesnel bir belge işlevi görür. Çevresel Gürültü Kontrol Yönetmeliği'nin hassas kullanımlara iletilen ses için tanımladığı sınırlar, değerlendirmenin çerçevesini oluşturur. Keşfimiz ücretsizdir; salonunuzu yerinde görür, bölge bazlı yük analizini yapar ve üretimden montaja kadar tüm süreci tek elden yürütürüz.

Sıkça Sorulan Sorular

Spor salonu titreşim yalıtımı çözümlerimizle ilgili en çok merak edilen soruları sizin için yanıtladık.

Düşen ağırlık, zemine kısa süreli fakat çok yüksek bir darbe kuvveti uygular. Bu kuvvet havada yayılan sesten çok, döşeme betonunda yapısal titreşim olarak yayılır; kolon ve perdeler üzerinden binanın uzak katlarına taşınır ve oralarda yeniden sese dönüşür. Yapısal yolla iletilen bu düşük frekanslı gümleme, kulağa mesafeyle zayıflamadan ulaşır. Bu nedenle çözüm sesi havada yutmak değil, darbe enerjisini daha kaynağında elastik bir katmanla sönümleyip yapıya geçişini kesmektir.

Hafif dambıl bölgeleri ve genel fitness alanları için çoğu zaman evet; ancak ağır serbest ağırlık ve halter bölgeleri için genellikle hayır. Standart kauçuk karolar darbenin keskinliğini alır fakat 60 ile 100 kilogramlık bir halterin düşüşünde ortaya çıkan enerjiyi tek başına sönümleyemez. Bu bölgelerde kauçuk kaplamanın altına hesaplanmış elastomer şilte katmanı eklenir veya çok katmanlı düşürme platformları kurulur. Doğru çözüm, her bölgenin yük senaryosuna göre katmanların ayrı ayrı projelendirilmesidir.

İkisi de titreşim yalıtımı için geliştirilmiş poliüretan esaslı elastomerlerdir. Karışık (açık) hücreli tip yüksek sönümleme sağlar ve geniş bir yük aralığında güvenle çalışır. Kapalı hücreli tip ise daha düşük sönümleme fakat daha yüksek dinamik performans sunar, su emmez ve kalıcı yük altında biçimini uzun yıllar korur. Her ikisi de farklı yük sınıflarında üretilir. Hangi malzemenin hangi sertlikte kullanılacağı, taşınacak yüke ve hedeflenen doğal frekansa göre hesaplanır.

Düşürme platformu, halter ve serbest ağırlık bölgelerinde kullanılan çok katmanlı, yüzer bir zemin adasıdır. En altta hesaplanmış elastomer takozlar veya şilte, üzerinde yükü dağıtan rijit plaka katmanları, en üstte ise darbeye dayanıklı kauçuk kaplama bulunur. Ağırlık platforma düştüğünde enerji önce üst katmanlarda dağılır, ardından elastomer katmanda sönümlenir ve yapıya iletilen titreşim büyük oranda azalır. CrossFit salonları, halter kulüpleri ve konut ya da ofis üzerindeki tüm ağır kaldırma alanlarında en etkili çözümdür.

Kardiyo cihazları darbeden çok, sürekli ve ritmik titreşim üretir. Koşu bandında her adım, eliptik ve bisiklette motor ile volan hareketi zemine düzenli titreşim aktarır. Bu cihazların altına yük ve devir karakterine göre seçilmiş elastomer pedler veya cihaz boyutunda kesilmiş şilte platformlar yerleştirilir. Amaç, cihaz ile zemin arasında doğal frekansı tahrik frekansının altında kalan yumuşak bir yay katmanı oluşturmaktır. Doğru ped sertliği seçilmezse izolasyon etkisiz kalabilir, hatta titreşim büyüyebilir; bu nedenle seçim hesapla yapılır.

Kalınlık tek başına belirleyici değildir; önemli olan şiltenin yoğunluğu, dinamik sertliği ve üzerine gelecek yükle uyumudur. Hafif fitness ve kardiyo bölgelerinde 6 ile 8 milimetre aralığı çoğu zaman yeterlidir; kuvvet bölgelerinde 10 ile 15 milimetreye, serbest ağırlıkta ise 30 ile 40 milimetrelik spor zemin plakalarına ve katmanlı sistemlere çıkılır. Aşırı yumuşak veya gereğinden kalın bir şilte, denge gerektiren hareketlerde zeminin esnemesine yol açabilir. Biz bölge bazlı yük analizine göre kauçuk granül şiltelerden uygun yoğunluk ve kalınlığı belirler, üretici verileriyle doğrularız.

Çevresel Gürültü Kontrol Yönetmeliği, bir işletmeden konut gibi gürültüye hassas kullanımlara iletilen sesin, arka plan gürültü seviyesini belirli bir dBA değerinden fazla aşmamasını ister. Binaların Gürültüye Karşı Korunması Hakkında Yönetmelik ise yapı elemanlarının darbe sesi yalıtımı için sınır değerler tanımlar. Şikâyet halinde ölçüm yapılır ve sınır aşımı tespit edilirse işletmeye iyileştirme yükümlülüğü doğar. Salonunuzu açmadan önce titreşim yalıtımını projelendirmek, hem komşuluk ilişkisini hem de işletme ruhsatınızı güvence altına almanın en ekonomik yoludur.

Evet, uygulamayı bölge bölge planlayarak salonun çalışmaya devam etmesini sağlıyoruz. Önce en kritik kaynak olan serbest ağırlık bölgesi ele alınır; platform ve şilte uygulaması yapılırken diğer alanlar kullanımda kalır. Kuru montaj sistemleri tercih ettiğimizde bir bölgenin uygulaması çoğunlukla birkaç gün içinde tamamlanır. Islak şap gerektiren yüzer döşeme çözümlerinde ise kuruma süresi nedeniyle bölgesel kapatma takvimi birlikte planlanır.

Ölçümde iki şey birlikte değerlendirilir: şikâyetin yaşandığı mahaldeki ses seviyesi ve yapıya iletilen titreşim. Salonda tipik senaryolar canlandırılır; ağırlık düşürülür, cihazlar çalıştırılır ve alt kattaki ya da komşu mahaldeki seviyeler Sınıf 1 cihazlarla kaydedilir. Sonuçlar yönetmelik sınırları ve arka plan seviyesiyle karşılaştırılır. Uygulama öncesi ölçüm sorunun büyüklüğünü ve çözüm hedefini belirler; uygulama sonrası ölçüm ise iyileşmeyi sayısal olarak belgeler.

Her yaylı sistem gibi elastomer üzerinde duran bir kütle de belirli bir frekansta salınmaya eğilimlidir; buna sistemin doğal frekansı denir. İzolasyonun etkili olabilmesi için doğal frekansın, rahatsızlık veren titreşimin frekansından belirgin biçimde düşük olması gerekir. Yanlış seçilmiş, gereğinden sert bir elastomer doğal frekansı yukarı çeker ve titreşimi azaltmak yerine büyütebilir. Bu yüzden elastomer seçimi görsel benzerlikle değil, yük, alan ve frekans hesabıyla yapılır. Projelerimizde bu hesabı üretici yazılımları ve mühendislik verileriyle doğrularız.
