Zemin / Döşeme Ses Yalıtımı

Darbe sesini alt kata taşıyan döşemeyi, yüzer şap ve ses yalıtım şilteleriyle yapıdan ayırıyoruz.

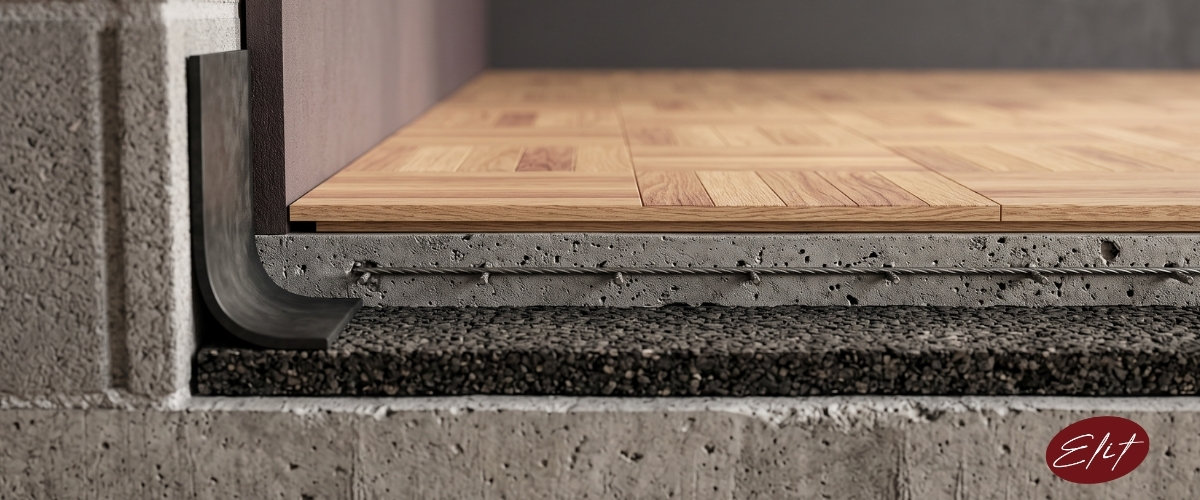

Elit Acoustic zemin ve döşeme ses yalıtımı, yüzer şap ve şilte uygulaması

Apartman yaşamında en sık dile getirilen gürültü şikâyeti, üstteki daireden gelen ayak sesleridir ve bu sorunun gerçek çözümü çoğu zaman şikâyet edenin tavanında değil, sesin doğduğu katın zeminindedir. Döşemeye çarpan her topuk, her düşen cisim ve her çekilen sandalye, betonun içinde titreşim olarak yayılır ve yalnızca alt kata değil, yanal yollarla komşu dairelere de taşınır. Zemin ve döşeme ses yalıtımı, bu enerjiyi daha yapıya girmeden esnek bir katmanda sönümleyerek sorunu kaynağında çözer.

Zemin tarafında üç aracımız var: yüzer şap sistemleri, şap altı ses yalıtım şilteleri ve parke altı akustik katmanlar. Geri dönüştürülmüş kauçuk granül şilteler ile poliüretan elastomer esaslı titreşim çözümleri satış programımızdadır; uygulamayı kendi ekiplerimiz yapar, talep halinde sonuç standarda uygun ölçümle belgelenir.

Darbe Sesi İletimi ve Alt Kat Şikayetleri

Konuşma ve televizyon gibi hava doğuşlu sesler döşemenin kütlesi tarafından büyük ölçüde engellenirken, darbe sesleri doğrudan yapıya uygulanan mekanik enerji olduğu için aynı döşemeden kolayca geçer. Beton, titreşim için neredeyse kayıpsız bir iletkendir; bu yüzden 20 santimetrelik bir betonarme döşeme konuşma sesini rahatça durdurur ama üzerine düşen bir cismi alt kata davul gibi aktarır. Sorunun kaynağı döşemenin zayıflığı değil, darbe enerjisinin hiçbir esnek katmanla karşılaşmadan yapıya girmesidir.

Titreşim yapıya girdikten sonra yalnızca dikey değil, döşemeye bağlı duvarlar üzerinden yatay olarak da yayılır; bu nedenle bazı şikâyetlerde ses, kaynağın hemen altındaki daireden değil çapraz komşudan bile duyulabilir. Bu tablo, çözümün neden kaynakta alınması gerektiğini açıklar: zeminde kesilen enerji, bütün iletim yollarını aynı anda kapatır. Alt kattan müdahale gereken durumlar için ise tavan ses yalıtımı sayfamızdaki esnek askılı sistemler devreye girer.

Yüzer Şap Sistemi

Yüzer şap, darbe sesi kontrolünde bilinen en etkili yapısal çözümdür. Sistemin özü basittir: taşıyıcı döşeme ile üzerinde yaşanan yüzey birbirinden esnek bir katmanla ayrılır. Betonarme döşemenin üzerine ses yalıtım şiltesi serilir, kenarlara yalıtım bandı uygulanır ve üzerine en az 5 santimetre kalınlığında donatılı şap dökülür. Şap; duvara, kolona veya tesisata hiçbir noktadan rijit temas etmez, adeta esnek bir yatak üzerinde yüzer. Adım ve darbe enerjisi önce şapı titreştirir, titreşim şiltede sönümlenir ve taşıyıcı yapıya çok zayıflamış olarak ulaşır.

Doğru projelendirilmiş bir yüzer şap, çıplak döşemeye göre darbe ses seviyesinde 20 ile 30 desibel mertebesinde iyileştirme sağlayabilir; bu, kulakta rahatsız edici bir gürültünün fısıltı düzeyine inmesi anlamına gelir. Sistem ayrıca hava doğuşlu ses yalıtımına da katkı verir ve yerden ısıtma uygulamalarıyla birlikte kurgulanabilir. Karşılığında kaba yapıdan itibaren 6 ile 8 santimetrelik bir kot yüksekliği ister; bu nedenle en verimli uygulama alanı yeni inşaatlar ve kapsamlı tadilatlardır.

Zemin Altı Ses Yalıtım Şilteleri

Yüzer şapın performansını belirleyen asıl eleman, şapın altına serilen şiltedir. Şilte seçiminde belirleyici olan kalınlık değil, malzemenin yük altında yay gibi davranma yeteneğini gösteren dinamik sertlik değeridir; değer düştükçe sistemin doğal frekansı düşer ve yalıtım iyileşir. Projelerimizde kullanım yüküne ve hedefe göre şu malzeme gruplarıyla çalışırız.

  • Geri dönüştürülmüş kauçuk şilteler: Yüksek yoğunluklu kauçuk granül şilteler, konut ve ticari alanlarda şap altı ve kaplama altı kullanım için dengeli bir çözümdür; ezilmeye karşı dirençli yapılarıyla performanslarını uzun yıllar korurlar.
  • Mühendislik elastomerleri: Mikro gözenekli poliüretan elastomerler, yükün hassas hesaplandığı spor salonu, makine dairesi ve stüdyo gibi projelerde, sistemin doğal frekansını hedefe göre ayarlama imkânı verir.
  • Elyaf ve köpük esaslı şilteler: Konut ölçeğindeki standart yüzer şap uygulamalarında ekonomik ve etkili bir seçenektir; düşük dinamik sertlikleri sayesinde ince kesitte iyi değerler sunar.

Şiltenin ömrü boyunca esnek kalması, ilk günkü değeri kadar önemlidir; yük altında kalıcı biçimde ezilen bir malzeme yalıtımını yitirir. Bu nedenle seçim yaparken metrekareye düşen yükü hesaplar, üreticinin laboratuvar verilerini esas alır ve gerektiğinde farklı katmanları birlikte kurgularız.

Parke ve Laminat Altı Çözümler

Her projede şap kırmak veya kot yükseltmek mümkün olmaz. Mevcut dairelerde en hızlı iyileştirme adımı, kaplama yenilenirken parke veya laminat altına serilen 2 ile 5 milimetre kalınlığındaki akustik şiltelerdir. Bu katmanlar adım sesinin mekân içinde tok ve yumuşak duyulmasını sağlar, kaplamanın döşemeyle rijit temasını keserek alt kata geçen darbe seviyesini azaltır. Kauçuk, mantar ve polimer esaslı seçenekler arasında, kaplama tipine ve beklentiye göre öneride bulunuruz.

Dürüst olmak gerekir: ince kesitleri nedeniyle parke altı şiltelerin sağladığı iyileştirme, yüzer şapın değerlerinin altındadır ve ciddi bir alt kat şikâyetini tek başına çözmeleri beklenmemelidir. En iyi sonuç, yüzer şap üzerine nitelikli bir parke altı katman eklendiğinde alınır. Halı ve benzeri yumuşak kaplamalar da darbe sesini kaynağında yumuşatan pratik tamamlayıcılardır. Hangi kombinasyonun sizin yapınızda anlamlı olduğunu keşifte birlikte netleştiririz.

Kenar Yalıtım Bantları ve Kritik Detaylar

Zemin yalıtımında sonucu belirleyen, serilen metrekare kadar görünmeyen detaylardır. Yüzer sistemin tek bir noktadan yapıya rijit temas etmesi, titreşimin o noktadan kısa devre yapmasına yeter ve yatırımın önemli bölümünü boşa çıkarır. Uygulamalarımızda şu detayları standart olarak uygularız.

  • Kenar yalıtım bandı: Şapın duvar, kolon ve eşiklerle buluştuğu tüm çevre hattına kesintisiz uygulanır; fazlası şap ve kaplama tamamlanmadan kesilmez.
  • Ek yerlerinin bantlanması: Şilte ek yerleri, şap şerbetinin alta sızıp ses köprüsü oluşturmaması için bantlanarak sızdırmaz hale getirilir.
  • Tesisat geçişleri: Zemini delen boru ve kanalların çevresi esnek malzeme ile sarılır; boru kelepçeleri titreşim kesici elemanlarla monte edilir.
  • Süpürgelik detayı: Süpürgelik, kaplamaya rijit basacak biçimde monte edilmez; duvar ile kaplama arasında esnek derz bırakılır.

Bu detayların tamamı işçilik disiplinine bağlıdır. Uygulamayı taşerona devretmeyip kendi eğitimli ekiplerimizle yapmamızın nedeni de budur; uygulama ve montaj hizmetimizde her aşama kontrol listeleriyle denetlenir.

Test, Standartlar ve Performans Değerleri

Zemin yalıtımında başarı, kulaktan izlenimlerle değil ölçülmüş değerlerle tanımlanır. Döşemelerin darbe ses yalıtımı sahada, üst kata yerleştirilen standart darbe kaynağı ile ISO 16283-2 kapsamında ölçülür; sonuç, ISO 717-2 yöntemiyle tek sayılı L'nT,w değerine indirgenir ve bu değer ne kadar düşükse yalıtım o kadar iyidir. Malzeme tarafında ise şiltelerin katalog performansı, laboratuvarda ölçülen darbe sesi iyileştirme değeri ΔLw ile ifade edilir. İki değeri birlikte okumak, hem doğru ürünü seçmenin hem de sahada hedefin tutup tutmadığını denetlemenin anahtarıdır.

Türkiye'de yeni yapılar için çerçeveyi Binaların Gürültüye Karşı Korunması Hakkında Yönetmelik çizer; yönetmelik, mekân türlerine göre döşemelerden beklenen darbe ses yalıtımı sınır değerlerini tanımlar. Talep halinde uygulamanın öncesinde ve sonrasında saha ölçümü yapar, iyileşmeyi frekans bandı bazında raporlarız. Yönetmelik uygunluğu böylece belgelenir; yaptığınız yatırımın karşılığını da rakamlarla görürsünüz. Zemin yalıtımını duvar ve tavan önlemleriyle birlikte ele almak isterseniz ev ve daire ses yalıtımı sayfamız bütüncül yaklaşımımızı özetler.

Sıkça Sorulan Sorular

Zemin ve döşeme ses yalıtımıyla ilgili en çok merak edilen soruları sizin için yanıtladık.

Yüzer şap, betonarme döşeme ile üzerine dökülen şap tabakası arasına esnek bir ses yalıtım şiltesi serilerek oluşturulan sistemdir. Şap, yapının hiçbir noktasına rijit biçimde temas etmez; hem altındaki şilte hem de kenarlardaki yalıtım bantları sayesinde adeta esnek bir yatak üzerinde yüzer. Adını da bu bağımsız duruşundan alır. Zemine uygulanan her adım ve darbe, önce şapı titreştirir; ancak titreşim esnek şilte tarafından sönümlendiği için taşıyıcı döşemeye çok zayıflamış olarak ulaşır. Doğru uygulanmış bir yüzer şap, darbe sesi kontrolünde bilinen en etkili yapısal çözümdür.

Sahada ölçülen temel büyüklük, standartlaştırılmış darbe ses basınç seviyesi olan L'nT,w değeridir; üst kata standart darbe kaynağı yerleştirilir ve alt hacimde oluşan ses seviyesi ölçülür. Bu değer ne kadar düşükse döşemenin darbe yalıtımı o kadar iyidir. Malzeme tarafında ise şiltelerin katalog performansı, laboratuvarda ölçülen darbe sesi iyileştirme değeri ΔLw ile ifade edilir; örneğin 20 desibellik bir ΔLw, çıplak döşemeye göre darbe seviyesini yaklaşık o kadar azaltmayı hedefler. Ölçümler ISO 16283-2, değerlendirme ise ISO 717-2 kapsamında yapılır. Biz her iki değeri de birlikte yorumlayarak sistemi projelendiririz.

Tipik bir konut uygulamasında ses yalıtım şiltesi yaklaşık 1 ile 2 santimetre, üzerine dökülen donatılı şap ise en az 5 santimetre yer tutar; kaba yapıdan itibaren toplam 6 ile 8 santimetrelik bir yükseklik hesaplanmalıdır. Bunun üzerine parke veya seramik gibi son kat kaplamanın kalınlığı eklenir. Yeni inşaatlarda bu yükseklik kat planlamasında zaten öngörülür ve sorun yaratmaz. Mevcut bir dairede ise kapı altları, eşikler ve merdiven başlangıçları kontrol edilir; yüksekliğin sınırlı olduğu durumlarda daha ince kuru sistemler veya parke altı şilteler değerlendirilir. Keşifte tüm kotları yerinde ölçerek size uygulanabilir seçenekleri sunarız.

Hayır, belirleyici olan kalınlık değil şiltenin dinamik sertliğidir. Dinamik sertlik, malzemenin yük altında yay gibi davranma yeteneğini gösterir ve değeri düştükçe darbe yalıtımı iyileşir. İnce ama düşük dinamik sertliğe sahip nitelikli bir şilte, kalın fakat sert bir malzemeden çok daha iyi sonuç verebilir. Ayrıca şiltenin şap ve kaplama yükü altında ezilmeden ömrü boyunca esnekliğini koruması gerekir; zamanla çöken bir malzeme yalıtım değerini kaybeder. Bu nedenle ürün seçiminde kalınlığa değil, laboratuvar verisi olan ΔLw ve dinamik sertlik değerlerine bakar, yükü hesaplayarak doğru şilteyi belirleriz.

Parke altı şilteler, yüzer şapın alternatifi değil tamamlayıcısıdır. İki ile beş milimetre kalınlığındaki bu katmanlar, adım sesinin tok ve yumuşak duyulmasını sağlar, mekân içi yürüme konforunu artırır ve alt kata geçen darbe seviyesini bir miktar azaltır. Ancak ince kesitleri nedeniyle sağlayabilecekleri iyileştirme, yüzer şapın sunduğu değerlerin oldukça altındadır. Alt kat şikâyetinin ciddi olduğu durumlarda tek başına parke altı şilteyle sorunun çözülmesini beklemek gerçekçi olmaz. En iyi sonuç, yüzer şap üzerine nitelikli bir parke altı şilte ve kaplamanın birlikte kurgulanmasıyla elde edilir; mevcut dairelerde ise şilte, hızlı ve ekonomik bir ilk iyileştirme adımıdır.

Yüzer şapın bütün mantığı, şapın yapıya hiçbir noktadan rijit temas etmemesidir. Kenar yalıtım bandı, şapın duvarlara, kolonlara ve tesisat borularına değdiği tüm çevre hattında bu ayrımı sağlar. Bant unutulursa veya şap dökümü sırasında yırtılırsa, şap duvara tek bir hattan bile temas etse titreşim o noktadan yapıya kısa devre yapar ve pahalı şiltenin sağladığı kazanım büyük ölçüde kaybolur. Aynı nedenle süpürgelik montajında da süpürgeliğin hem duvara hem şapa rijit vidalanmaması gerekir. Uygulamalarımızda kenar bantlarını şap kotunun üzerinde bırakır, fazlasını ancak kaplama bittikten sonra keseriz.

Yapılabilir; ancak seçenekler yeni inşaata göre daha sınırlıdır ve mevcut kaplamanın sökülmesi gerekir. Kot yüksekliği elverişliyse mevcut şap üzerine ince bir şilte ve kuru yüzer döşeme sistemi kurulabilir ya da şap kırılıp klasik yüzer şap yeniden dökülebilir. Yüksekliğin hiç el vermediği durumlarda parke altı akustik şilteler ve halı gibi yumuşak kaplamalarla kısmi iyileşme sağlanır. Hangi yolun uygulanabilir olduğu; kapı altı boşluklarına, eşiklere ve taşıyıcı sistemin yük kapasitesine bağlıdır. Ücretsiz keşifte bu kısıtları yerinde değerlendirir, beklentiyi en gerçekçi biçimde ortaya koyarız.

Çimento esaslı şapın hem mukavemet kazanması hem de bünyesindeki nemi atması gerekir. Pratik kural şöyledir: ilk 4 santimetre için santimetre başına yaklaşık bir hafta, sonraki her santimetre için yaklaşık iki hafta hesaplanır. 5 santimetrelik bir şapta en az altı hafta beklemek sağlıklıdır; serin ve nemli koşullarda bu süre sekiz haftayı bulabilir. Ahşap ve laminat kaplamalar neme duyarlı olduğundan, döşemeden önce şapın nem oranı ölçülerek üreticinin izin verdiği sınırın altına indiği doğrulanmalıdır. Seramik uygulamalarında bu süre bir miktar daha esnektir. Hızlandırılmış projelerde hızlı kuruyan özel şaplar kullanılabilir. İş programını, bu kuruma sürelerini baştan hesaba katarak planlarız.

Teknik olarak en etkili çözüm her zaman kaynağa en yakın noktada, yani sizin zemininizde alınan önlemdir; çünkü darbe enerjisi yapıya girmeden kesilir ve yalnızca alt kat değil, yanal yollarla rahatsız olan diğer daireler de korunur. Zemininize uygulanacak yüzer sistem veya nitelikli parke altı şilte bu yüzden ilk tercihtir. Zemine müdahalenin mümkün olmadığı durumlarda ise alt kata esnek askılı akustik asma tavan uygulanır; bu da hissedilir bir iyileşme sağlar ancak yanal iletim nedeniyle kaynak tarafındaki çözüm kadar etkili olmayabilir. İki seçeneği maliyet ve sonuç beklentisiyle birlikte değerlendirip size en uygununu öneririz.

Binaların Gürültüye Karşı Korunması Hakkında Yönetmelik, yeni yapılarda döşemelerin darbe ses yalıtımı için mekân türlerine göre sınır değerler tanımlar; konutlar arasındaki döşemelerde standartlaştırılmış darbe ses seviyesinin belirli bir desibel değerini aşmaması istenir. Uygunluk, proje aşamasında seçilen sistemin hesap ve katalog değerleriyle, yapı tamamlandığında ise saha ölçümüyle denetlenir. Bu ölçümü dışarıya yönlendirmeyiz; öncesi ve sonrasıyla darbe sesi ölçümünü kendi bünyemizde yapar, sonucu karşılaştırmalı bir raporla teslim ederiz.
