Akustik Ses Yalıtımlı Kapı

Bir duvarın ses yalıtımı, o duvarın en zayıf noktası kadardır ve o nokta neredeyse her zaman kapıdır. Akustik ses yalıtımlı kapı, bu zayıf halkayı kapatmak için tasarlanmış bir kapı takımıdır: ağır ve katmanlı bir kanat, çevresini saran conta sistemi, alt sızdırmazlığı sağlayan eşik ya da giyotin ve bunlarla uyumlu bir kasa. Elit Acoustic olarak bu kapıları ölçüye göre üretiyor, camlı ya da camsız, istediğiniz renk ve kaplamayla teslim ediyoruz. Bu sayfada kapının fiziğini, sahada neyin işe yaradığını ve nerede sınırın olduğunu olduğu gibi anlatıyoruz.

Duvara Yatırdığınız Desibelin Bir Kısmını Kapı Geri Alır

Ses yalıtımında iki farklı yüzeyin değerleri toplanmaz; alanlarına göre ağırlıklı bir ortalama alınır ve sonuç her zaman zayıf olanın tarafına çekilir. Somut bir örnek verelim: 50 desibellik iyi bir duvar yaptınız ve içine, duvar alanının yaklaşık yüzde onu kadar yer kaplayan 30 desibellik sıradan bir kapı taktınız. Bütünün değeri 50 değil, 40 desibel civarına iner. Duvara harcadığınız emeğin on desibeli kapıda kaybolur.

Bu, bizim iddiamız değil, mevzuatın kendi cümlesi. Binaların Gürültüye Karşı Korunması Hakkında Yönetmelik, kapı içeren yapı elemanlarında kapıyla beraber sağlanan yalıtım değerinin sınır değerlerden en fazla 10 desibel düşük olmasına izin verir. Yani düzenleme, kapının duvarı aşağı çekeceğini baştan kabul eder ve bu düşüşe bir tavan koyar. Aynı yönetmelik kapıyı akustik performans beyanına tabi ürünler arasında sayar. Kapı seçimi, duvarın hesabından ayrı düşünülemez; ikisini birlikte hesaplıyoruz.

Belirleyici Olan Kalınlık Değil, Kanadın Kilogramı

Piyasada kapı kalınlığı bir performans göstergesi gibi konuşulur. Oysa akustik literatürünün klasik ölçümleri bunun yanıltıcı olduğunu net biçimde gösterir: 43 milimetre kalınlığında içi boş bir kapı 500 hertz civarında 14 desibel verirken, aynı 43 milimetre kalınlıkta masif sert ağaçtan bir kapı 26 desibele çıkar. Kalınlık aynı, sonuç on iki desibel farklı. Farkı yaratan tek şey yüzey kütlesidir: birinde metrekareye yaklaşık 9 kilogram düşerken diğerinde 28 kilogram düşer.

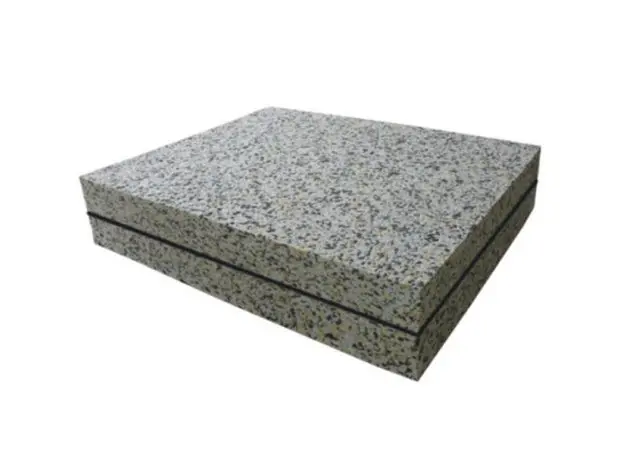

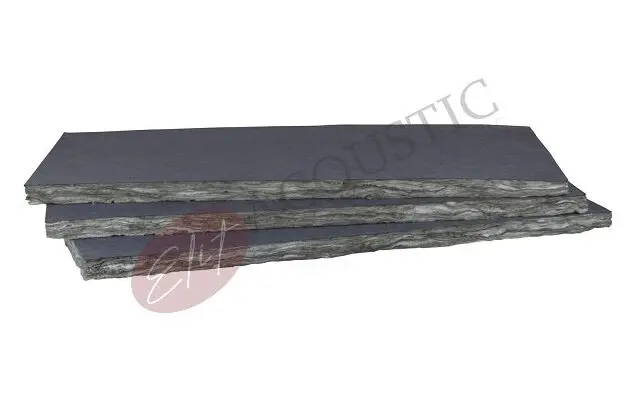

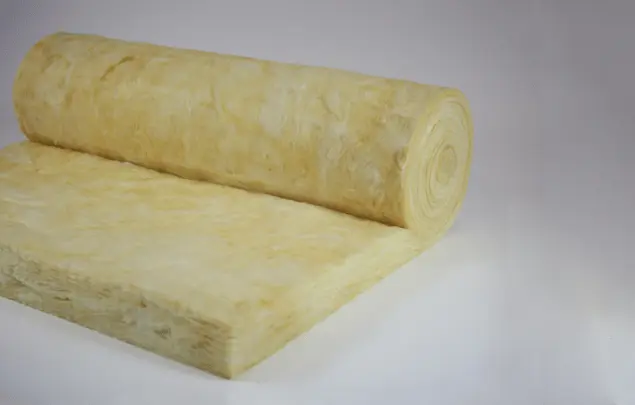

Bu yüzden kanadı bir sandviç gibi kuruyoruz. İçeride yüksek yoğunluklu MDF ya da kontrplak taşıyıcı katmanlar, aralarında kütle kazandıran bir bariyer katmanı, boşluklarda taş yünü veya cam yünü dolgu bulunur. Amaç yalnızca ağırlık eklemek değil, ağırlığı sönümlemeyle birlikte kurmaktır; çünkü tek başına kütle, belirli bir frekansta açılan çukuru kapatmaz. Kanadın hedef sınıfa göre kaç kilograma çıkacağını ve hangi kalınlıkta olacağını projede hesaplayıp teklifte yazılı bildiriyoruz. Katman mantığının duvar tarafındaki karşılığını merak ediyorsanız ağır ses bariyeri ürünümüz aynı fiziğin kabuk hâlidir.

Boşluk, Kapının En İyi Olduğu Bandı Yer

Contasız bir kapı, kanadı ne kadar ağır olursa olsun düşük bir değerde takılı kalır; sektör ölçümlerinde sızdırmazlığı olmayan kapılar 15 ile 20 desibel aralığında görülür. Aynı kapıya düzgün bir conta sistemi eklendiğinde değer on birkaç desibel birden sıçrar. Sızdırmazlık, kapı yalıtımında en ucuz ve en yüksek getirili adımdır; kanadı değiştirmeden önce yapılacak iş budur.

İşin sezgiye aykırı tarafı şu: boşluk en çok basları değil, tizleri kaçırır. Ölçümler, sızdırmazlığın 100 hertz civarında yalnızca birkaç desibel kazandırdığını, buna karşılık 4-5 kilohertz bandında yirmi beş desibelin üzerine çıktığını gösteriyor. Konuşmanın anlaşılırlığını taşıyan bant tam orada olduğu için, contasız bir kapıda önce gizlilik çöker: karşı odadaki konuşma duyulmakla kalmaz, anlaşılır da olur. Bu nedenle çevre contasını kesintisiz kuruyor, köşe birleşimlerini boş bırakmıyor, menteşe ve kilit bölgesinde de sızdırmazlığı sürdürüyoruz.

Eşik mi Giyotin mi: Yangın Yönetmeliği Kararı Zorluyor

Kapının alt kenarı, çevresindeki en büyük ve en zor kapatılan açıklıktır. Bunu kapatmanın iki yolu var ve kapılarımızı bu iki tipte üretiyoruz: sabit eşikli ya da otomatik düşer eşikli, yani giyotinli. Sabit eşik basit ve sağlamdır; kapı kapandığında alt conta eşiğe oturur.

Ancak Binaların Yangından Korunması Hakkında Yönetmelik, kaçış yolu kapılarında eşik bulunmasını yasaklar. Kaçış merdiveni ve yangın güvenlik holü kapılarında ayrıca duman sızdırmazlık, kata göre en az 60 veya 90 dakika yangın dayanımı ve kendiliğinden kapanma şartı vardır. Yani kaçış yolu üzerindeki bir kapıda eşik koyamazsınız, ama akustik için alt sızdırmazlığa mecbursunuz. Giyotinin varlık sebebi tam olarak budur: kapı kapanırken içindeki mekanizma tetiklenir, sızdırmaz profil zemine iner, kapı açılınca yukarı çekilir ve zeminde hiçbir engel kalmaz. Kapının kaçış yolunda olup olmadığını projede kontrol ediyor, alt detayı buna göre seçiyoruz.

Beyan Edilen Değer Kanadın Değil, Kapı Takımının Değeridir

Bir kapının akustik performansı kanattan ibaret değildir. Hakemli ölçümler, tek başına 27 desibel veren bir kanadın kasasıyla ve boşluklarıyla birlikte ölçüldüğünde 24 desibele düştüğünü gösteriyor; kasa ve birleşimler beş ile sekiz desibel arası bir bedel alıyor. Bu yüzden kanadı satıp kasayı müşteriye bırakmıyoruz: kanat, kasa, contalar, menteşe ve kilit tek bir takım olarak kurgulanır ve bir bütün olarak teslim edilir.

İkinci nokta gösterge okumakla ilgili. Kapıların katalog değeri laboratuvarda, yandan iletim bastırılmış ideal koşulda ölçülür; standardın kendisi bu değerin doğrudan sahaya taşınamayacağını yazar. Almanya'da kapılar için laboratuvar değerinden beş desibel düşerek saha hedefi bulmak yerleşik bir kuraldır ve ciddi üreticiler kendi föylerinde bu düşüşü açıkça yazar. Üçüncü nokta ise spektrum: Rw tek bir sayıdır ve spektrumu gizler. Yanına yazılan C ve Ctr uyarlama terimleri, aynı kapının trafik ya da bas ağırlıklı müzik karşısında birkaç desibel daha aşağıda kaldığını gösterir. Ev sineması ve müzik odası konuşuluyorsa tek başına Rw yeterli bir ölçüt değildir; bu yüzden test raporunu, hangi laboratuvarda ve hangi standarda göre ölçüldüğüyle birlikte teklifte veriyoruz. Gösterge okumanın ayrıntılarını ayrı bir yazıda topladık.

Tek Kapının Tavanı Var: Sonrası Akustik Lobi

Kanadı ağırlaştırmanın da bir sınırı vardır; bir noktadan sonra kapı menteşede taşınamaz, kolay açılmaz ve conta baskısı yönetilemez hâle gelir. Belgeli üretici verilerinde ahşap tek kanatlı akustik kapılarda pratik tavan 50 desibel civarındadır. Bunun ötesi isteniyorsa çözüm daha kalın bir kanat değil, arka arkaya iki kapı ve aralarında bir hacim kurmaktır; stüdyo dilinde buna akustik lobi ya da sas denir.

Burada bir yanlış anlama düzeltmek gerekiyor. Çift kapı ile çift kanatlı kapı aynı şey değildir. Çift kanatlı bir kapı, ortadaki dikey birleşim yüzünden tek kanatlıdan genellikle daha düşük performans verir. Buna karşılık iki ayrı kapı takımı ve aralarında en az 20 santimetrelik bir boşluk, kütle-hava-kütle sistemi kurar ve tek kapının çok üstüne çıkar. Bu bir toplama işlemi değildir: iki kapı aynı yapıda olursa rezonansları çakışır, bu yüzden farklı kurgu ve farklı sınıflarda seçilir; ara hacmin yüzeyleri emici malzemeyle kaplanır, yoksa boşluk bir yankı odasına döner. Stüdyo, atış poligonu ya da makine dairesi gibi hedefin yüksek olduğu işlerde bu kurguyu baştan projelendiriyoruz; ses geçirmez oda kurgusunun tamamını birlikte konuşabiliriz.

Kapı Ses Emmez, Odanın Yankısına Dokunmaz

Akustik kapı bir yalıtım elemanıdır: sesin bir hacimden diğerine geçişini azaltır. Bu kapı ses emici değildir. Gözeneksiz ve sızdırmaz bir kabuk olarak çalışır; odanın içindeki yankıyı azaltmaz, çınlamaya da etki etmez. Kapı, ses alanının içinde değil sınırında durur: ağır olduğu için sesi geçirmez, gözenekli olmadığı için de içine alıp söndüremez.

Piyasada sık duyulan bir iddia, kapıya sünger yapıştırmanın yalıtım sağladığıdır. Sağlamaz. Sünger bir emicidir, bariyer değildir; kütlesi neredeyse yoktur. Metrekaresi iki kilogram gelen bir sünger, dokuz kilogramlık içi boş bir kapıyı on bir kilograma çıkarır ve kütle yasasının aritmetiğiyle kazandırdığı iki desibeli bile bulmaz; üstelik kapı çevresindeki boşluklar açık kaldığı sürece bu kazanç sahaya hiç yansımaz. Peki oda içindeki yankı da rahatsız ediyorsa? O zaman iş bölümü yaparız: gözenekli emici yüzeyler duvara ve tavana gelir. Bu iş için akustik duvar panellerimiz var, kapı ise sesin odadan çıkmasını engeller. İki iş birbirinin yerine geçmez; ikisini aynı projede birlikte kuruyoruz.

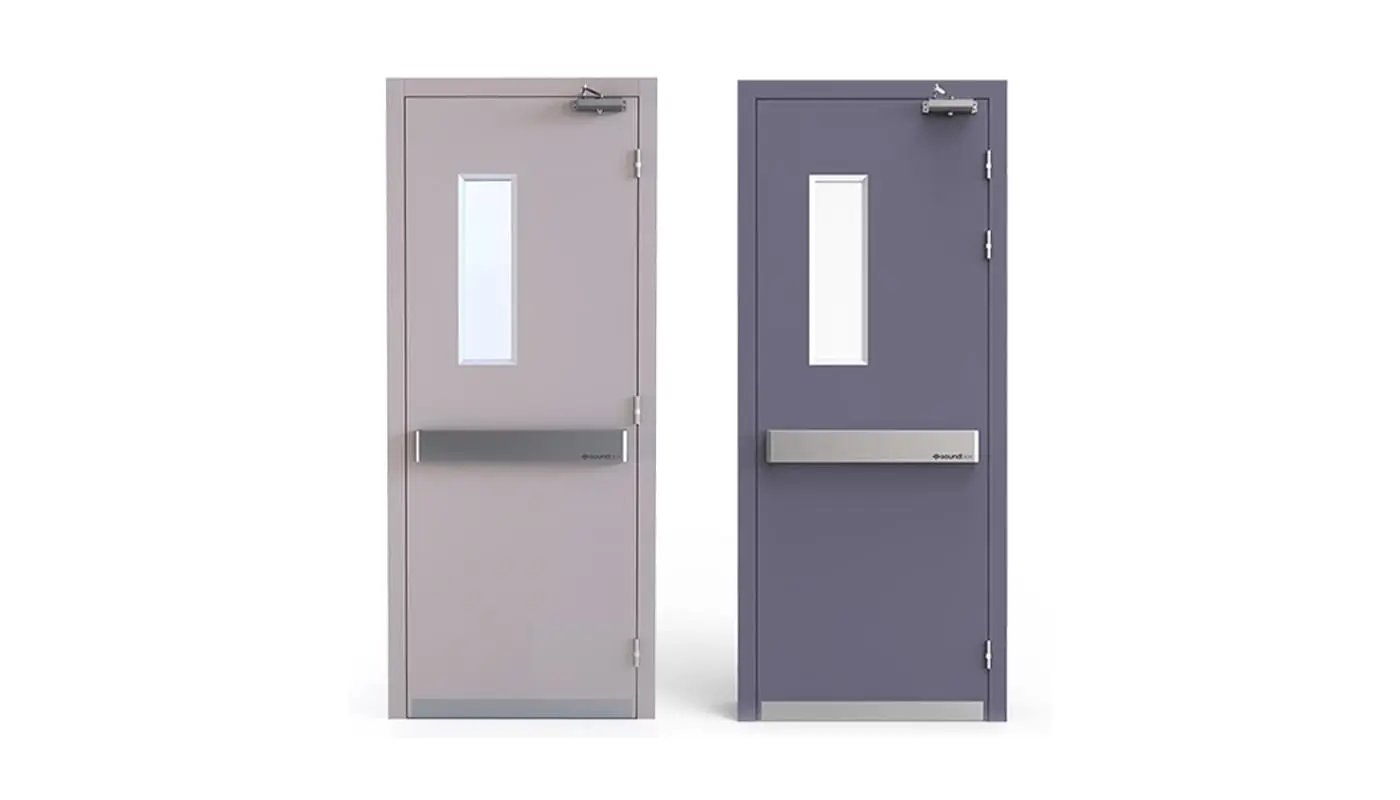

Yangın ve Akustik: Aynı Kapı, İki Ayrı Belge

Bir kapının yangına dayanması ile sesi kesmesi iki ayrı özelliktir ve iki ayrı testten çıkar. Yangın dayanımı yangın testiyle, akustik performans ise ayrı bir laboratuvar ölçümüyle belgelenir; biri diğerinin yerine sayılmaz. Contaları bile farklı iş yapar: yangın contası ısıyla genleşerek boşluğu kapatan şişen tiptir ve normal şartlarda akustik bir işlevi yoktur. Akustik conta ise kapı kapalıyken sürekli temas eden elastik tiptir.

İkisi bir arada istenebilir ve gerçekten bir arada üretilebilir; kaçış yolu üzerindeki bir stüdyo kapısı hem yangın dayanımı hem yüksek yalıtım isteyebilir. Bu durumda kapı takımını her iki gereksinimi de karşılayacak şekilde kurar, her bir özelliğin kendi test raporunu proje dosyasına ayrı ayrı ekleriz. İç kapılarda Avrupa'da ortak bir CE ürün standardı henüz yürürlükte olmadığı için performans, üreticinin test raporuyla beyan edilir; biz de bu raporu teklifle birlikte iletiyoruz.

Hangi Kapıyı Ne Zaman Seçmelisiniz?

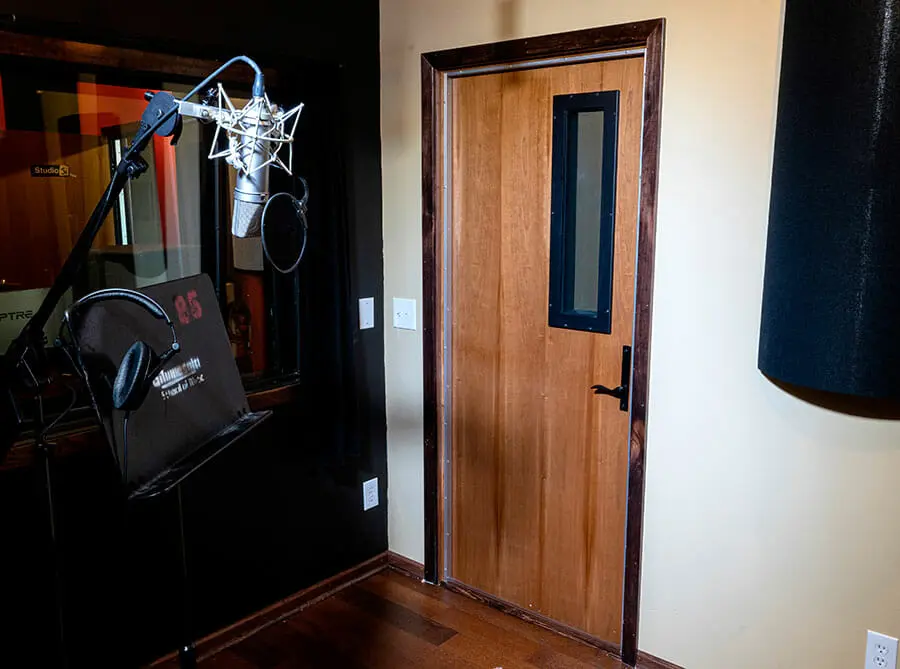

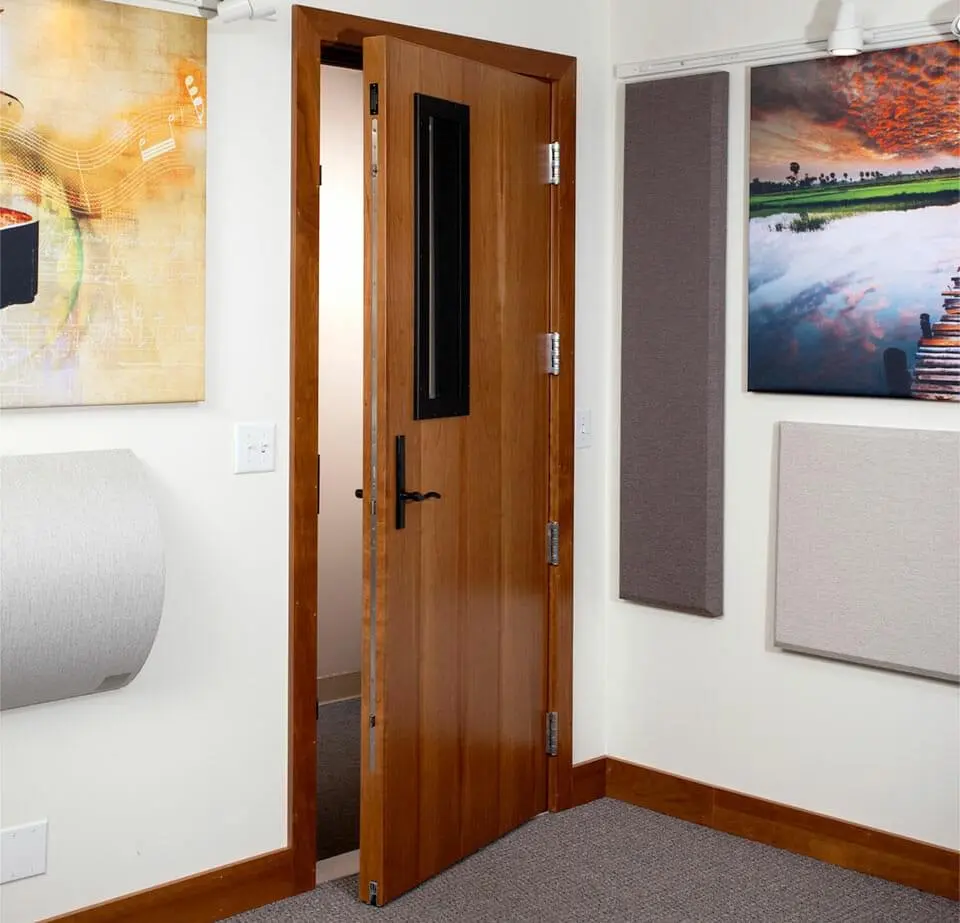

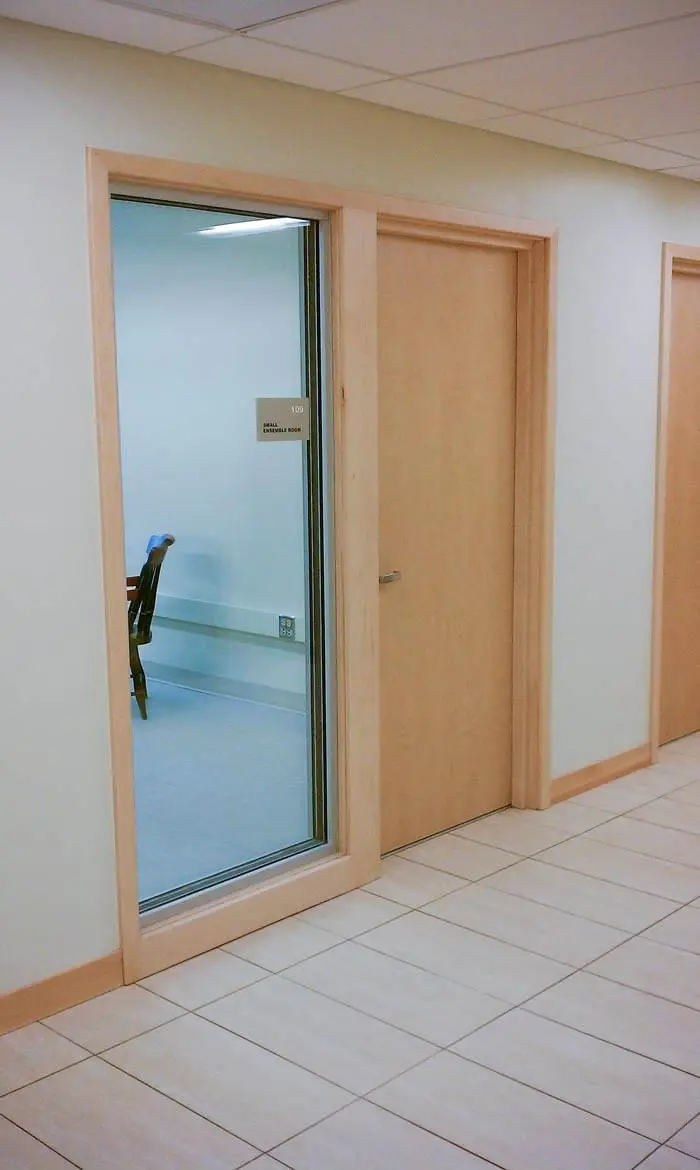

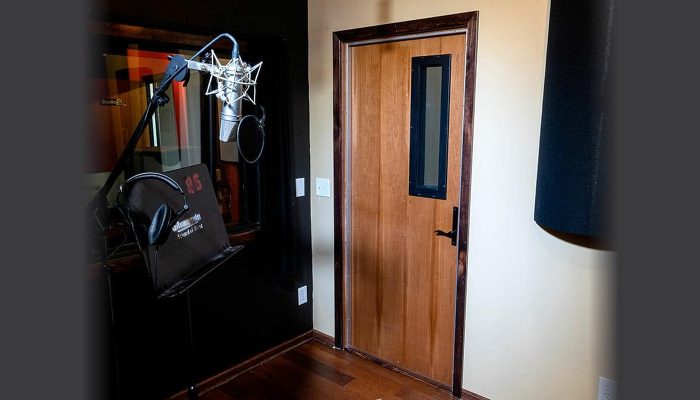

Seçim, kapının arkasındaki sese ve önündeki beklentiye göre yapılır. Ofis toplantı odası ve görüşme odalarında hedef konuşma mahremiyetidir; burada sızdırmazlık ve orta seviyede bir kanat çoğu zaman yeterlidir. Otel odası, hastane muayene odası, derslik ve çağrı merkezinde koridordan gelen konuşma ve trafik sesi konuşulur. Kayıt stüdyosu, reji odası, ev sineması ve müzik odasında ise oyun değişir: içeride yüksek ses basıncı ve bas ağırlıklı içerik vardır, dolayısıyla hem daha ağır bir kanat hem de spektrumun düşük ucuna bakan bir değerlendirme gerekir. Makine dairesi, jeneratör odası ve atış poligonunda ise sorun tek bir kapının çözebileceğinden büyükse, akustik lobi kurgusuna geçeriz.

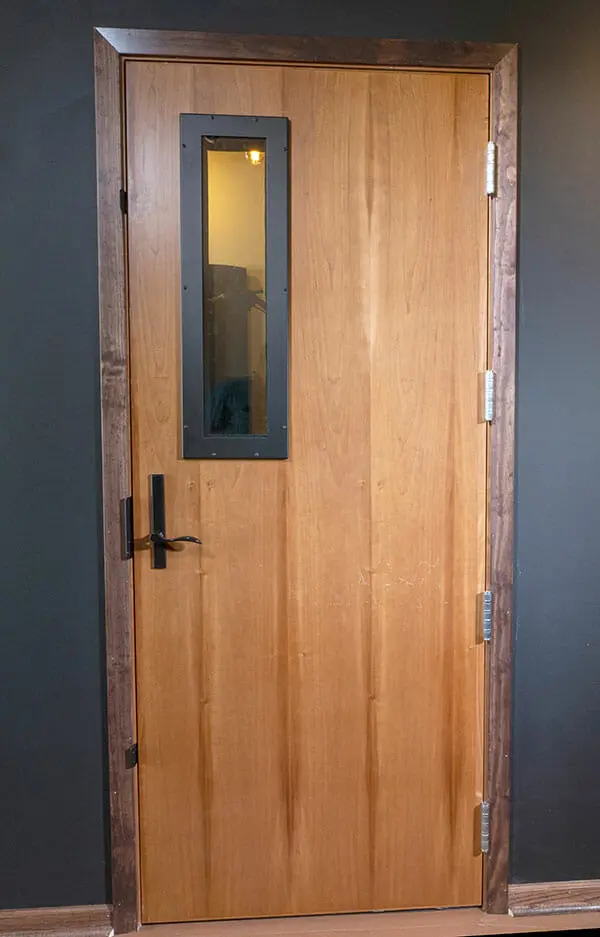

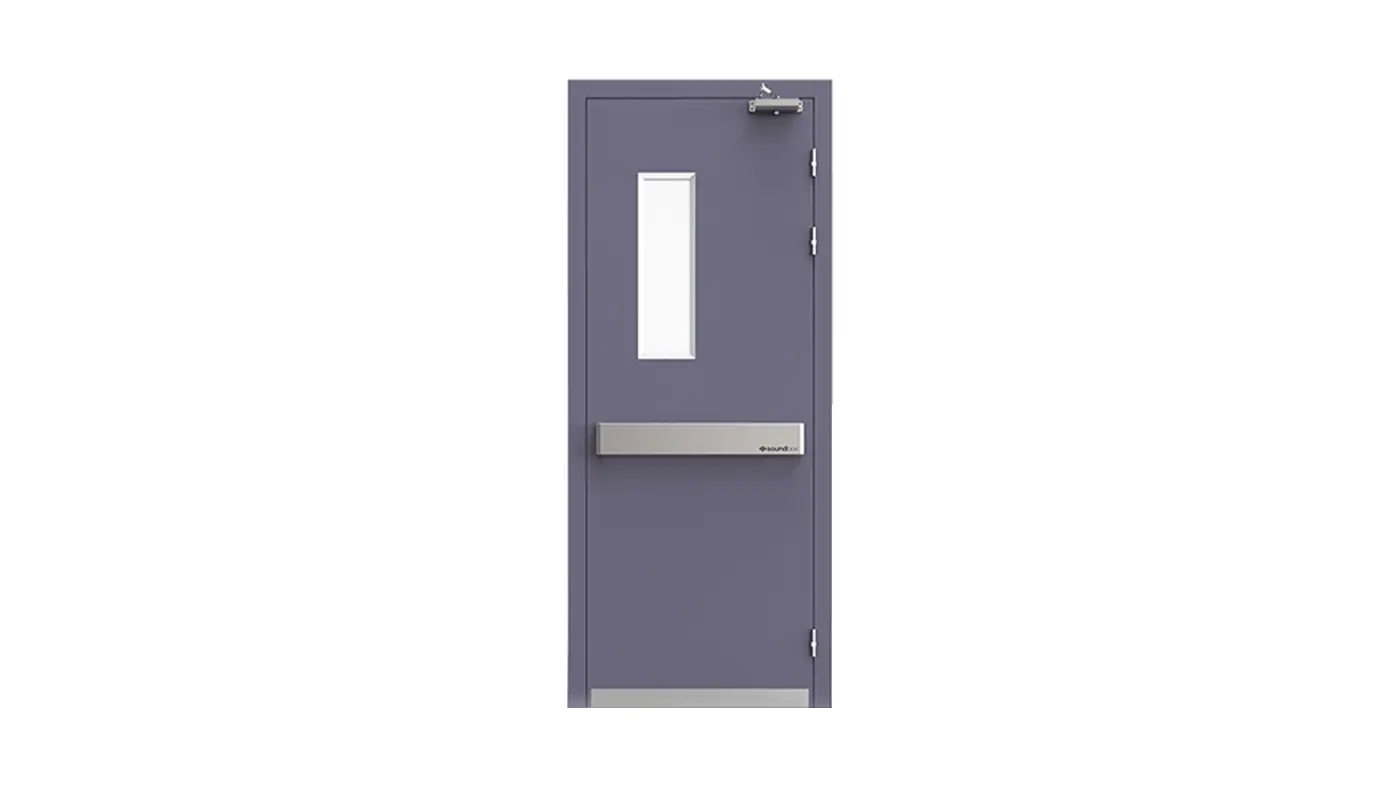

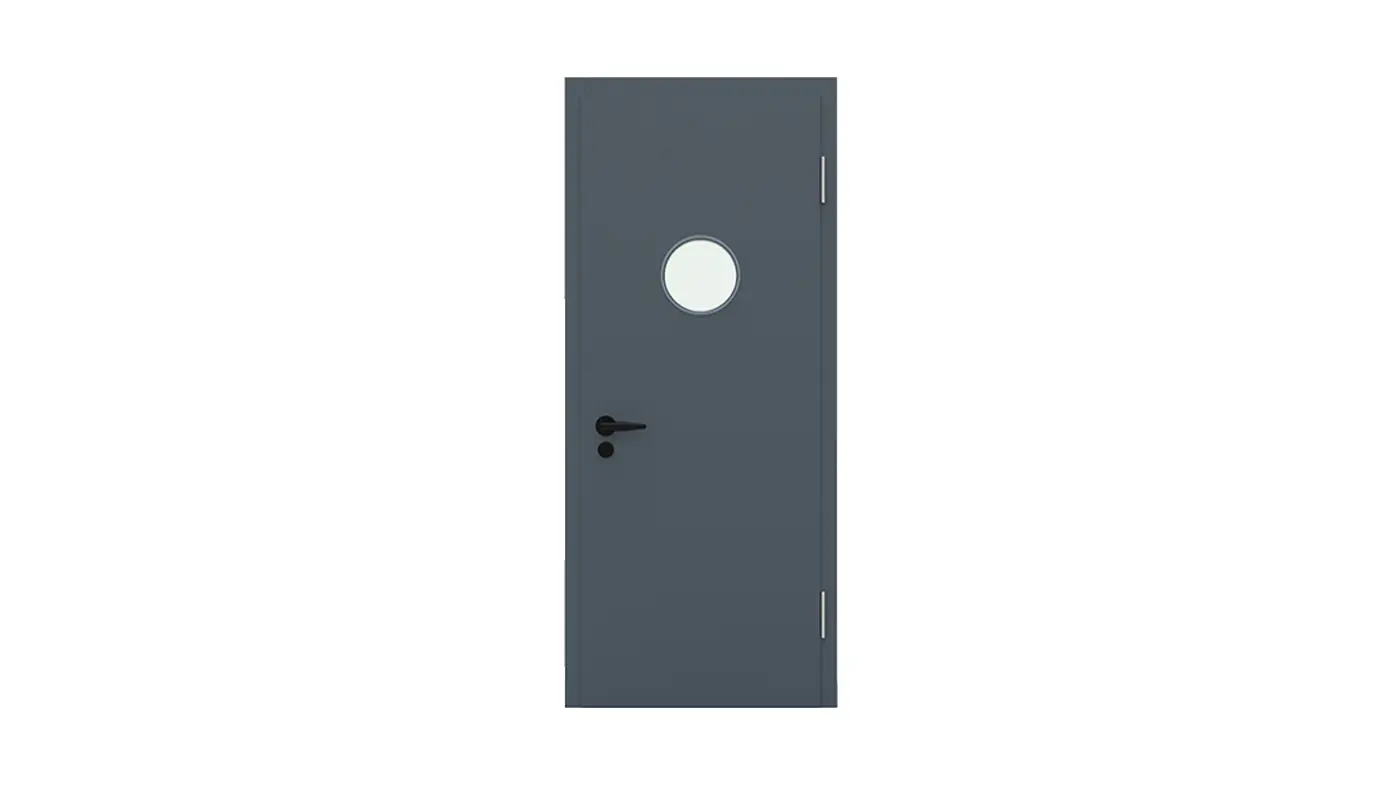

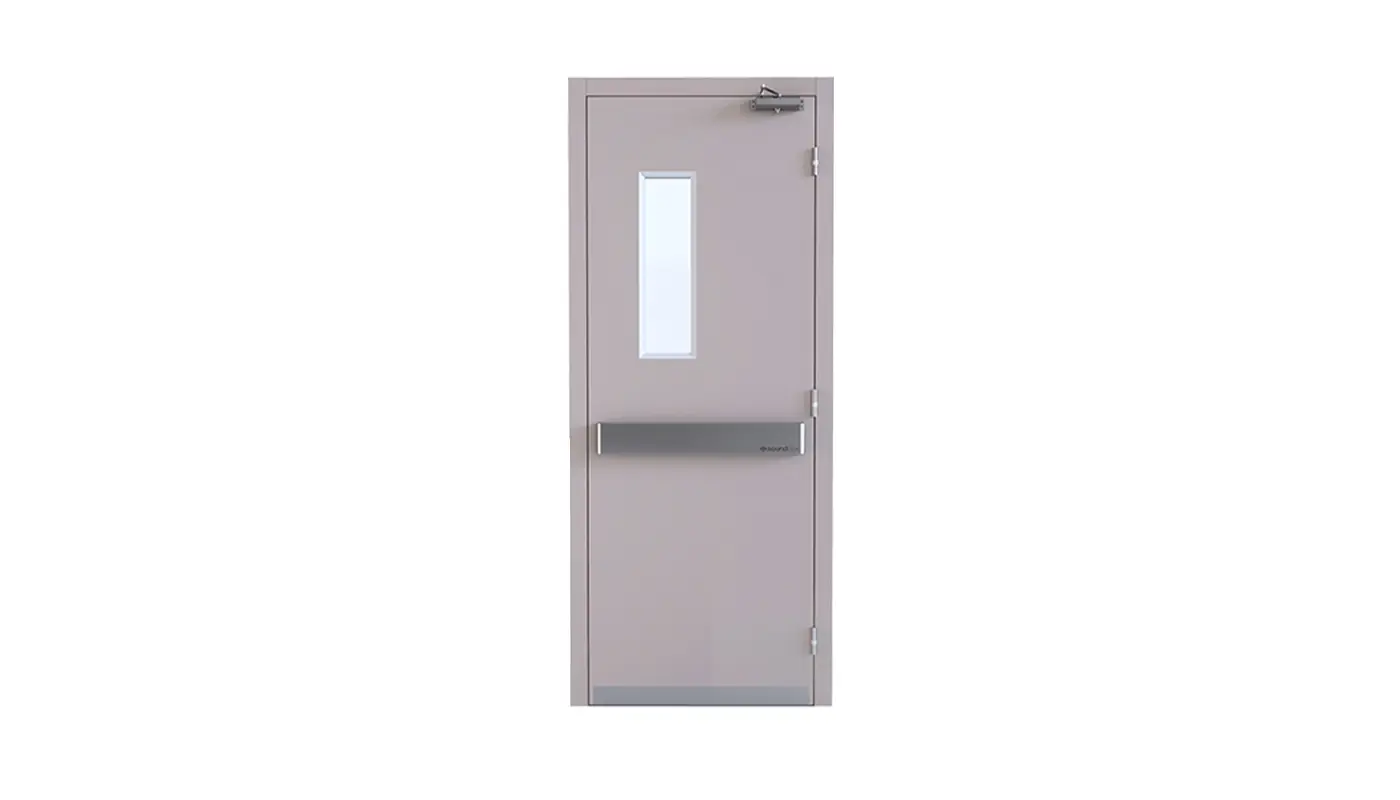

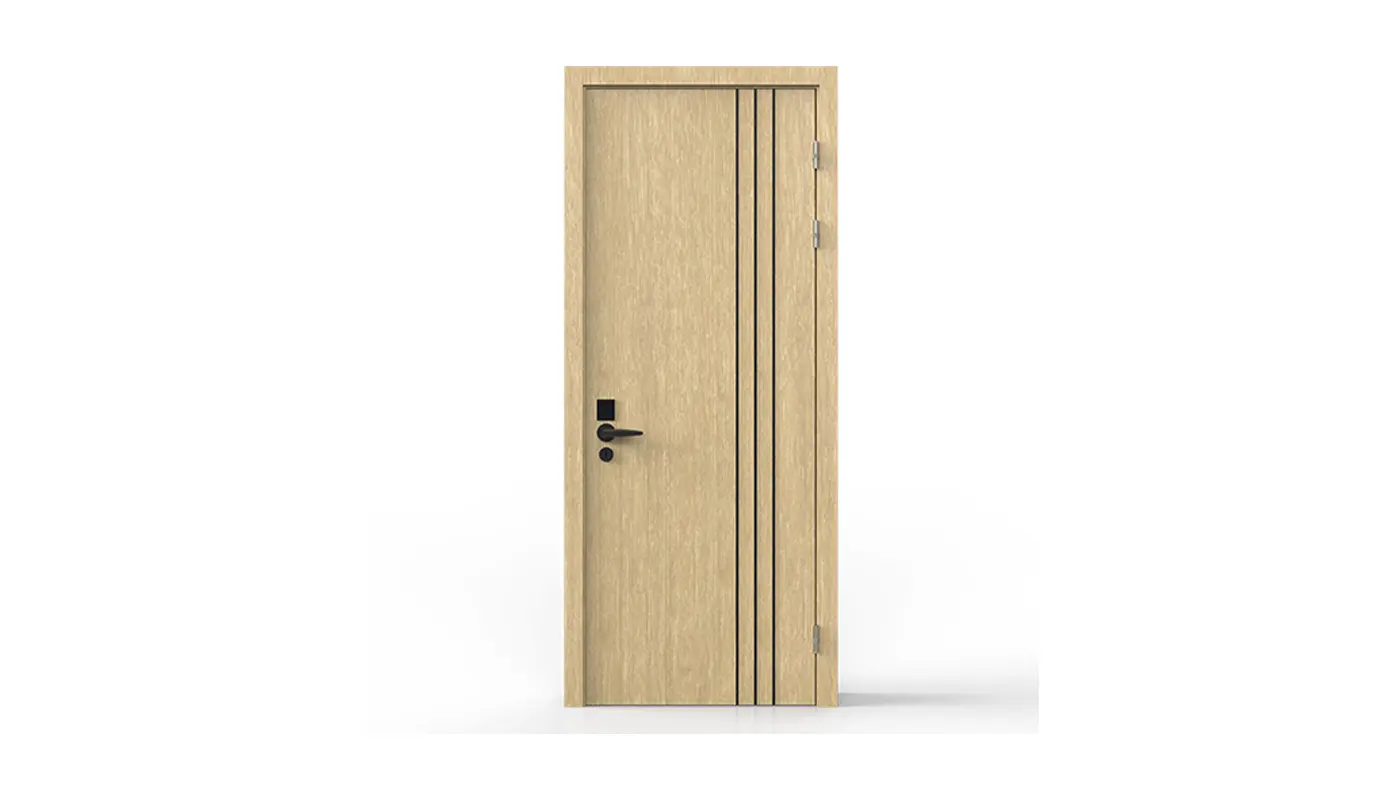

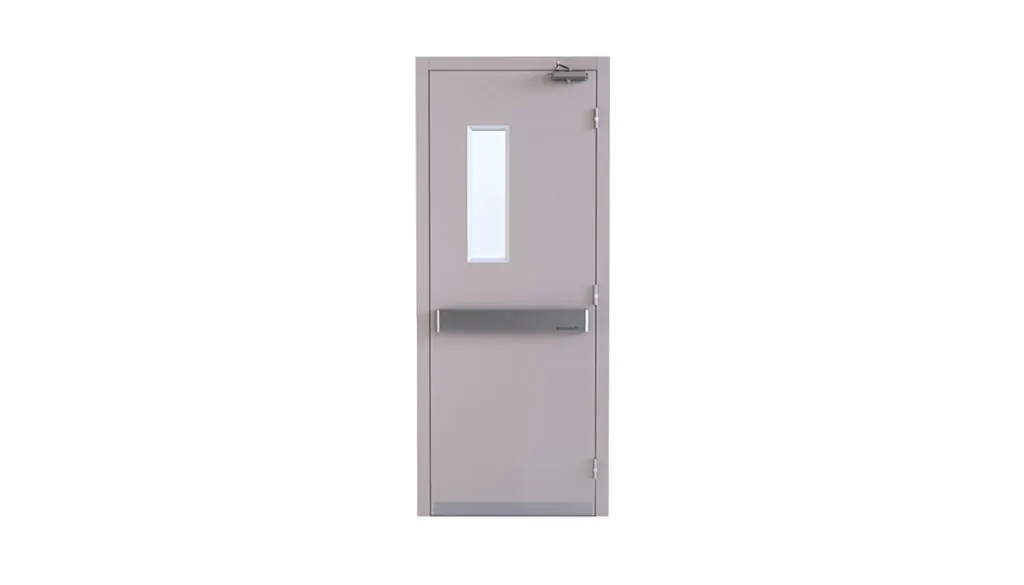

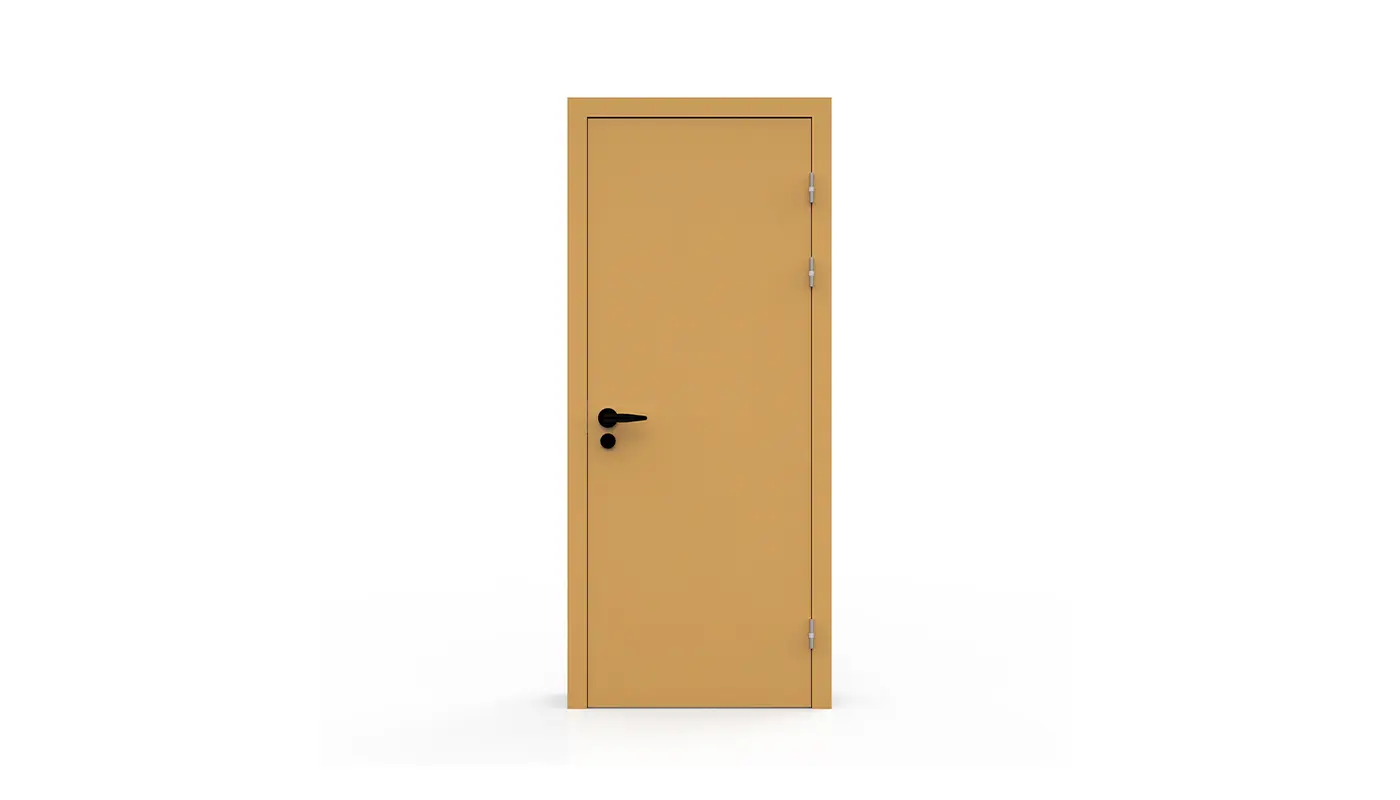

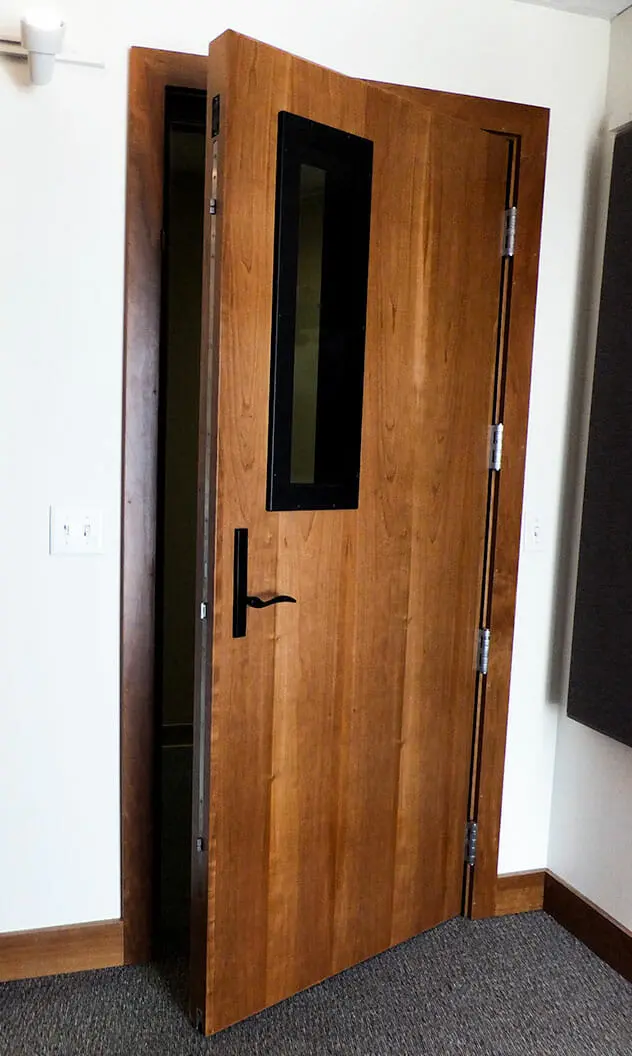

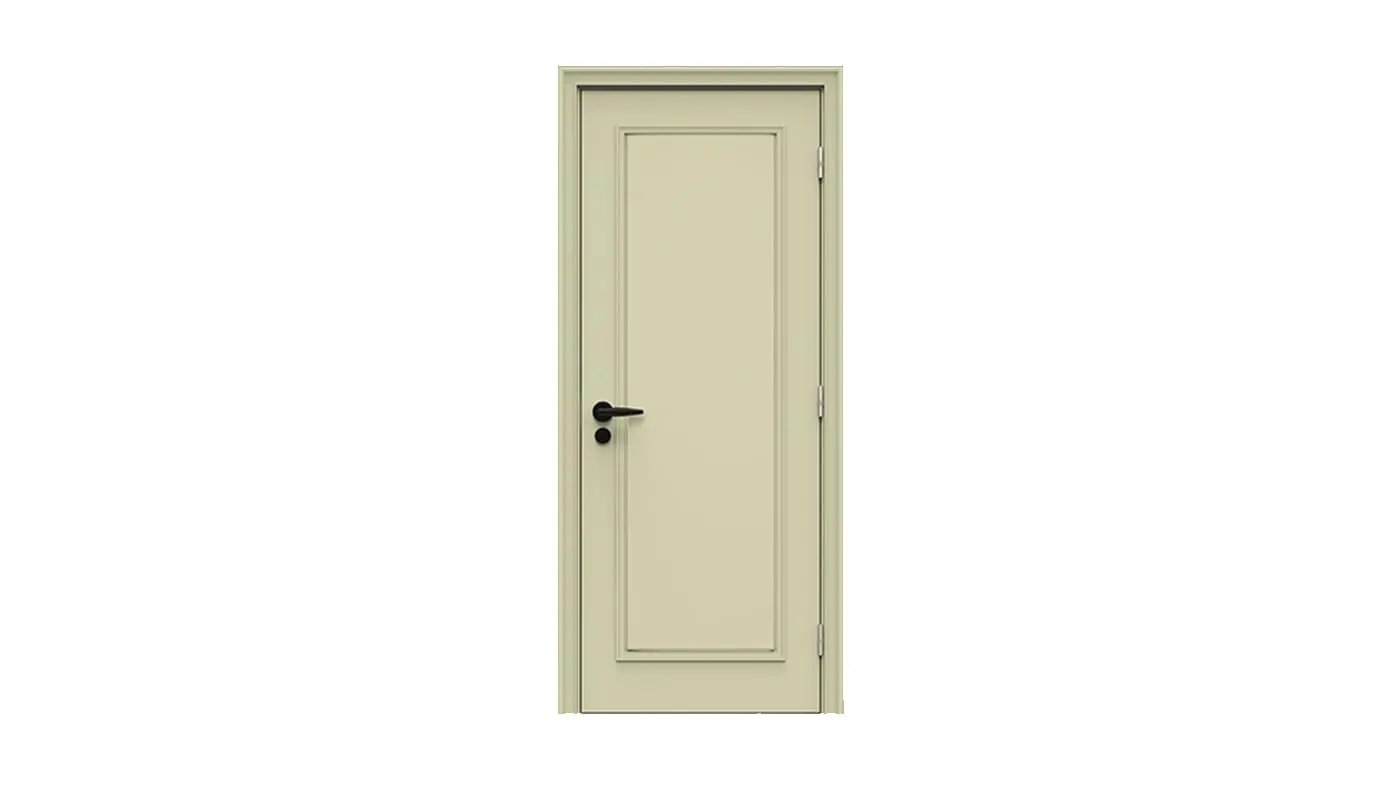

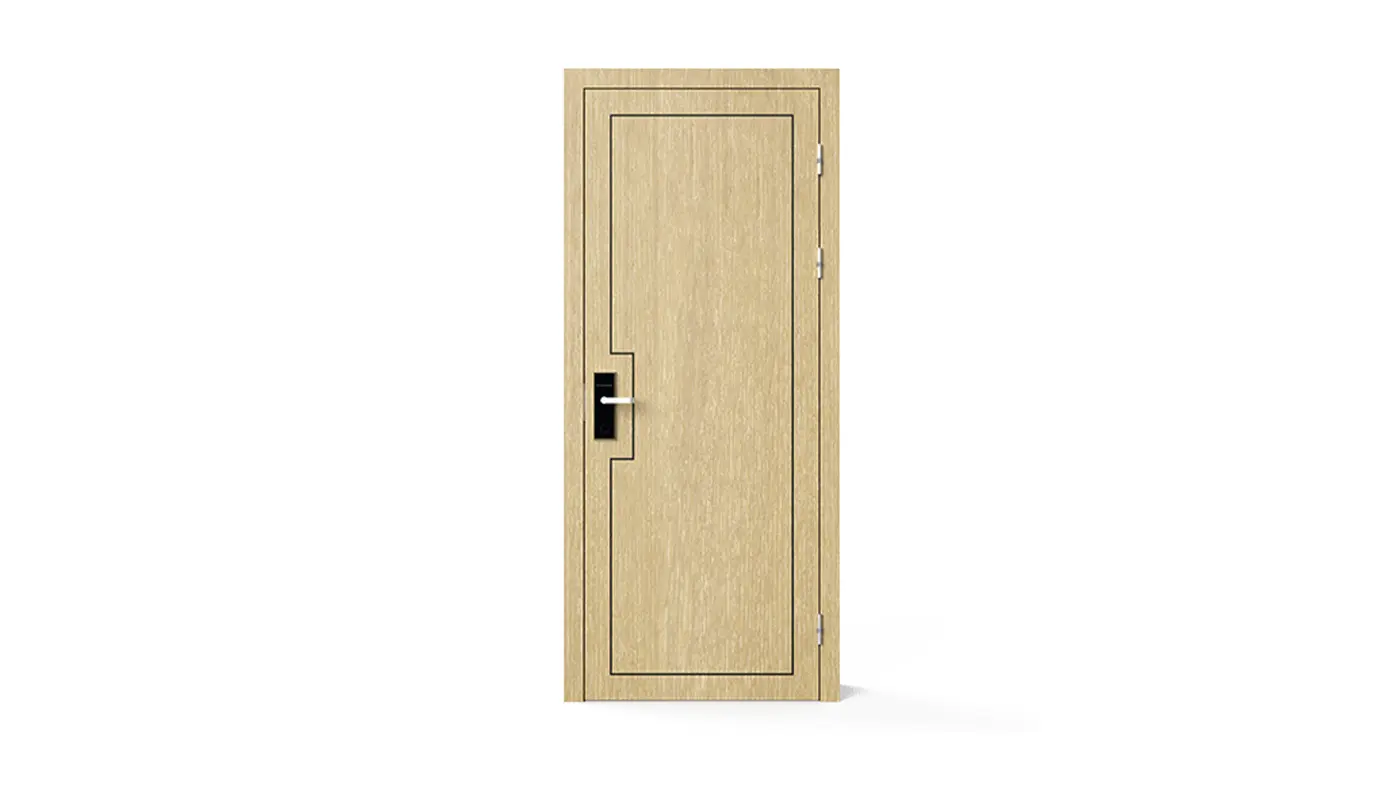

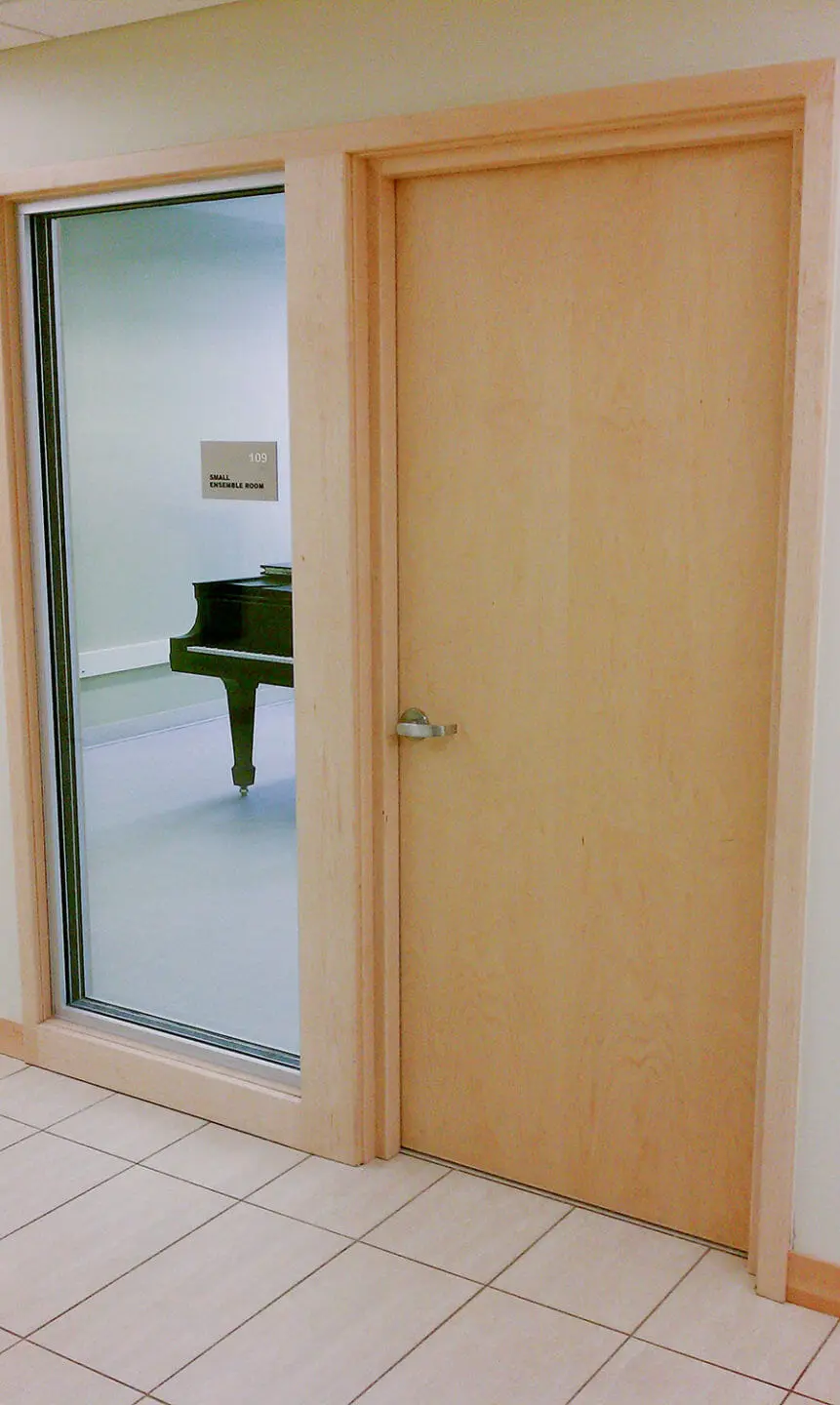

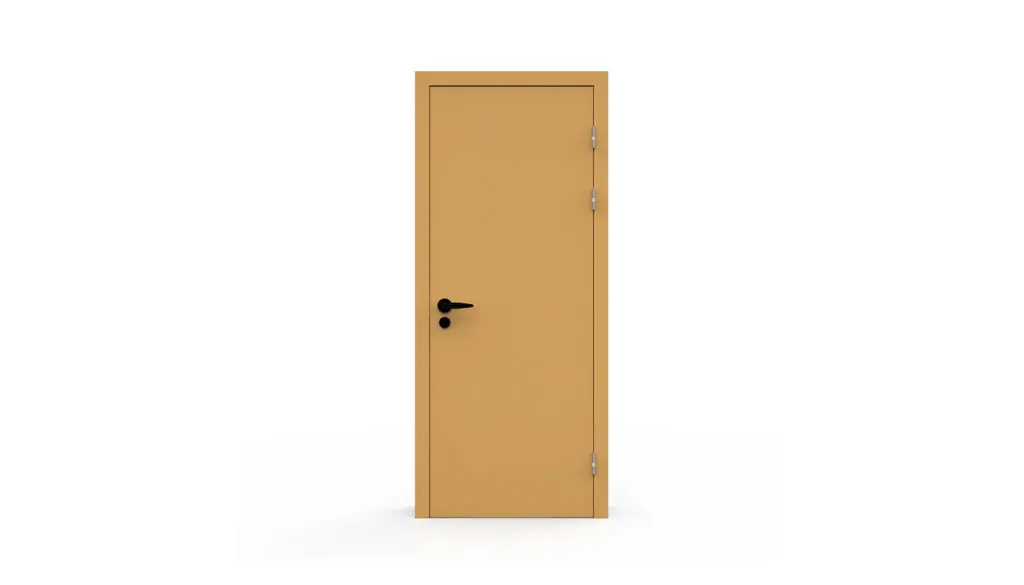

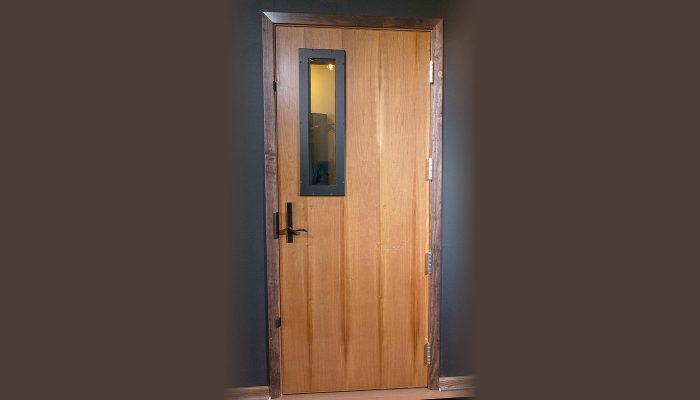

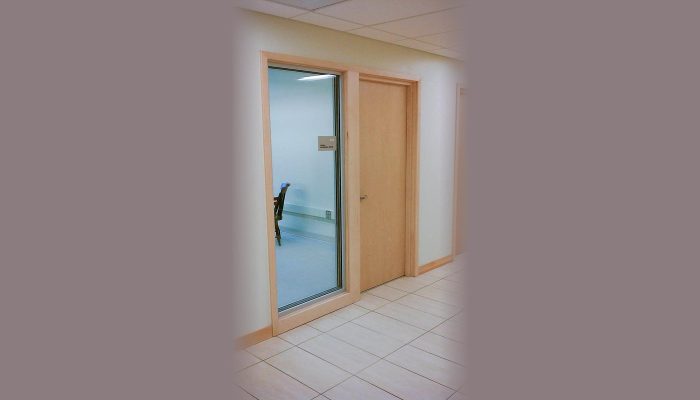

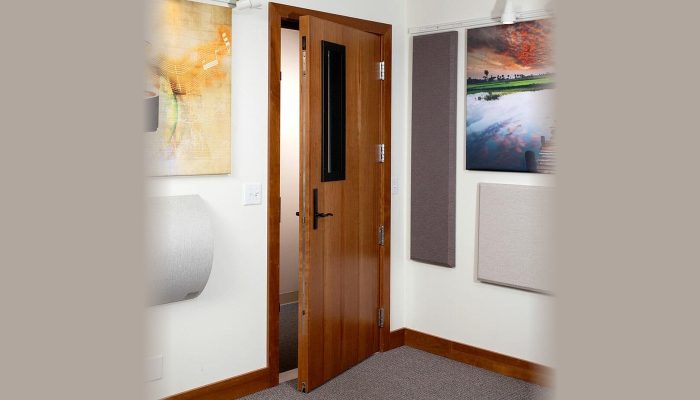

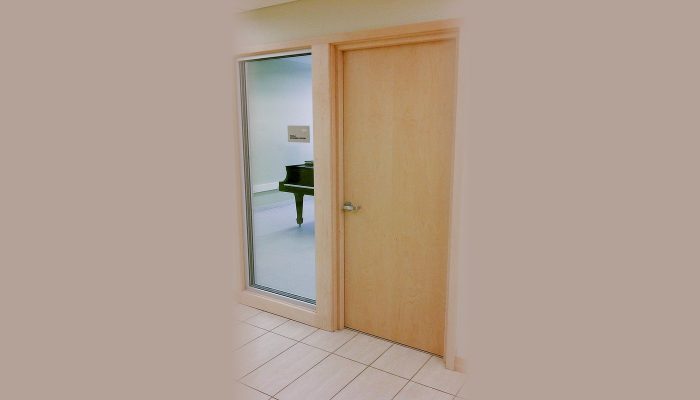

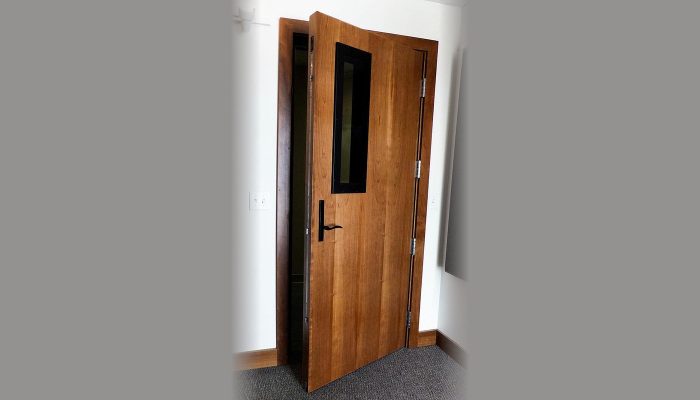

Kapı yüzeyi tasarımın bir parçasıdır ve bunu performanstan ödün vermeden yönetiyoruz. Kanatlar camlı ya da camsız üretilebilir; camlı seçenekte cam açıklığının büyüklüğü kapının hedef sınıfına göre sınırlanır, çünkü cam kanadın en hafif bölgesidir. Yüzey, istediğiniz renkte boyanabilir ya da kaplanabilir; ahşap dokulu, düz boyalı ya da metal gövdeli modellerimiz mevcuttur. Ölçü, yön, kasa tipi ve donanım projeye göre belirlenir.

Kapıyı Duvarla Birlikte Ölçüyoruz

Kapınızın binada hangi sonucu vereceğini buradan söz veremeyiz; gerçek cevap, kapının tek başına değil içine oturduğu duvarla birlikte ortaya koyduğu değere bağlıdır. Kanadın kütlesi, conta sisteminin sürekliliği, kasanın duvara nasıl sabitlendiği, çevresinin akustik mastikle doldurulup doldurulmadığı ve sesin kapıyı atlayarak dolaştığı yan yollar sonucu birlikte belirler. Kasa çevresi boş bırakılmış bir kapı, kanadı ne olursa olsun beklenen sonucu vermez.

Yaptığımız iş şu: mekanı geziyoruz, kaynak ve hedef seviyeyi belirliyoruz, duvarın mevcut değerini ve kapı alanını hesaba katıp gereken kapı sınıfını çıkarıyoruz, kanat kesitini, conta ve alt detayını, kasa ve montaj çözümünü çiziyoruz. Ölçüyü, donanımı ve fiyatı teklifte yazılı veriyoruz; ürünün test raporunu da teklife ekliyoruz. Montajı kendi ekibimizle yapıyoruz, çünkü bu kapıda sonucu belirleyen şeylerin yarısı montajda saklıdır. Pencere ve kapı tarafındaki yalıtımın bütününü konuşmak isterseniz bize yazın.
