Atış Poligonu Ses Yalıtımı

Silah sesinin ürettiği çok yüksek anlık ses basıncını içeride tutan, atıcının işitme sağlığını ve çevreyi koruyan yapısal ses yalıtımı ve titreşim kontrolü çözümleri uyguluyoruz.

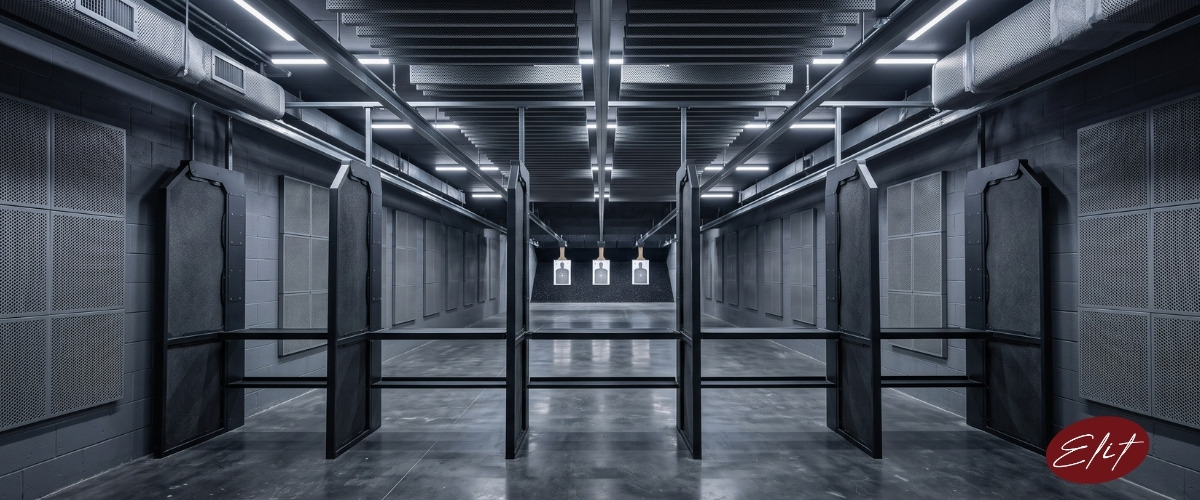

Elit Acoustic atış poligonu ses yalıtımı: yüksek ses basıncına karşı bariyer ve emici sistem uygulaması

Atış poligonu, akustik açıdan yapılabilecek en zorlu mekân tiplerinden biridir. Silah atışı; müzik ya da makine gürültüsünden temelden farklı olan, milisaniyeler içinde tepe değerine ulaşan bir impuls gürültüdür. Ateşli silahlarda anlık tepe ses basıncı seviyesi tabancalarda tipik olarak 155 ile 165 dB aralığında ölçülür; uzun namlulu silahlarda 160 dB'nin üzerine çıkar. İşitme korumasında 140 dB tepe değeri, tek atışta bile kalıcı hasar riski taşıyan eşik kabul edilir; poligondaki her atış bu eşiğin çok üzerindedir.

Poligon keşfinde üç şeye bakarız: mekânın yapısal durumu, kullanılacak silah sınıfı ve komşu birimlerin hassasiyeti. Çözüm; ses yalıtımı, yüksek ses basıncına dayanıklı emici sistemler ve titreşim izolasyonunun bütünüdür. Mermi güvenliği gibi balistik gereksinimleri ise işveren ve ilgili uzmanlarla koordineli yürütürüz; akustik ölçüm işin hem başında hem sonundadır.

Atış Poligonlarında İmpuls Gürültü ve İşitme Sağlığı Riski

İmpuls gürültünün tehlikesi yalnızca yüksek seviyesinden değil, ulaştığı hızdan da kaynaklanır. Ses basıncı o kadar kısa sürede tepe değerine çıkar ki kulağın doğal koruma refleksi devreye giremeden iç kulaktaki hassas tüy hücreleri zarar görebilir. Bu nedenle atış poligonlarında anlık tepe ses basıncı seviyesi (LCpeak), sürekli gürültüdeki eşdeğer ses seviyesi kadar, hatta çoğu durumda daha kritik bir tasarım parametresidir.

Neden Standart Gürültü Yaklaşımı Yetersizdir?

Ofis ya da fabrika gürültüsünde ölçülen ortalama seviyeler, atış gürültüsünün tehlikesini temsil etmez. İmpuls karakterli bir kaynakta tepe değeri, ortalamanın çok üzerindedir ve hasar potansiyeli bu tepe değerine bağlıdır. Bu yüzden poligon tasarımında hedef, yalnızca ortalama seviyeyi düşürmek değil, tepe enerjisini hem atış hattında hem de komşu hacimlerde güvenli sınırların altına indirmektir. Bu ancak kişisel koruyucu donanım, akustik düzenleme ve yapısal yalıtımın birlikte çalışmasıyla sağlanır; hiçbiri tek başına yeterli değildir.

Yüksek Ses Basıncına Karşı Yapısal Ses Yalıtımı

Poligonda üretilen enerji çok yüksek olduğundan, yalıtım kabuğu da buna göre boyutlandırılır. Temel ilke diğer ses yalıtımı projeleriyle aynıdır: kütle, hava boşluğu ve yapısal ayrıştırma. Ancak hedeflenen azaltım değeri çok daha yüksek olduğundan, kabuk katmanları belirgin biçimde ağırlaştırılır ve iki kabuk arasındaki bağlantılar özenle koparılır.

Kütle-Boşluk-Kütle Kabuğu

Atış hacmini çevreleyen duvar ve tavan, ağır bir dış kabuk ile içeride ondan mekanik olarak ayrıştırılmış ikinci bir kütle katmanından oluşur. İki kabuk arasında yalnızca hava boşluğu ve lifli sönümleyici dolgu bulunur; tek bir rijit vida bağlantısı ya da sıva teması bile bir ses köprüsü oluşturarak sistemin tepe seviyesindeki performansını düşürür. Bu nedenle iç kabuk elastik askı ve mesnetlerle taşınır, tüm çevre birleşimleri elastik dolgu ile sızdırmaz hale getirilir. Duvar ve tavan yalıtımına ilişkin genel yaklaşımımızı duvar ses yalıtımı ve tavan ses yalıtımı sayfalarımızda da bulabilirsiniz.

Kabuğun en zayıf elemanı toplam sonucu belirler. Bu nedenle atış poligonlarında kapı, gözlem penceresi ve havalandırma geçişleri özel olarak detaylandırılır. Yüksek yoğunluklu dolgulu akustik kapılar, çok katlı gözlem camları ve kanal güzergâhındaki kulisli susturucular, kabuğun bütünlüğünü koruyan kritik elemanlardır.

Duvar ve Tavan Özel Emici ve Bariyer Sistemleri

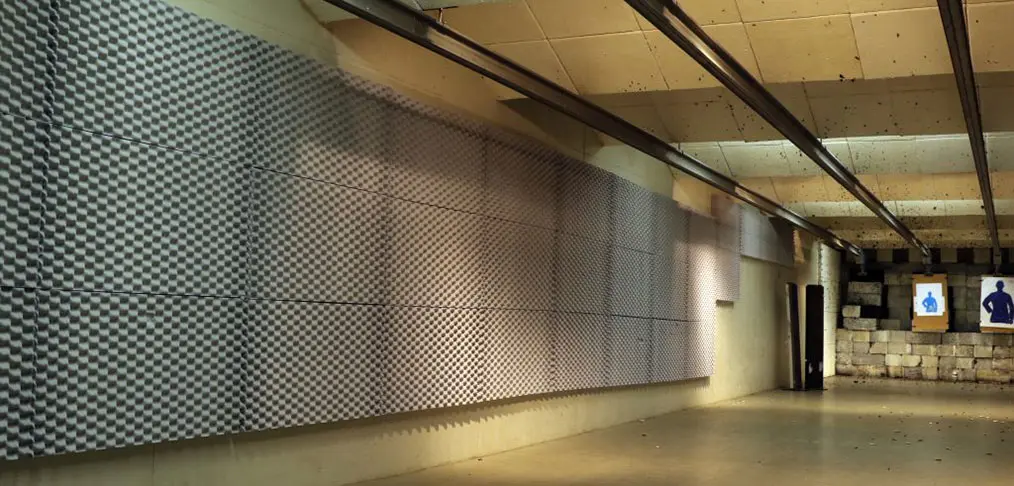

Atış hacminde yalıtım kabuğu sesi dışarıda tutarken, içeride kalan yüksek enerjinin de kontrol edilmesi gerekir. Yankının bastırılmadığı bir poligonda tepe basıncı yüzeyler arasında defalarca yansıyarak atıcı ve eğitmenin maruz kaldığı seviyeyi daha da yükseltir. Bu yüzden iç yüzeyler, standart akustik süngerlerle değil, poligon koşullarına uygun yüksek performanslı emici ve bariyer sistemleriyle kaplanır.

Poligona Uygun Emici ve Bariyer Katmanları

Atış poligonlarında kullanılan emici ve bariyer sistemleri hem yüksek ses basıncına dayanıklı hem de güvenli olmalıdır. Uyguladığımız başlıca katmanlar şunlardır:

  • Bariyer katmanlı akustik emiciler: Yüksek yoğunluklu ağır bariyer tabakasıyla birlikte kullanılan emiciler, hem yansımayı azaltır hem de yalıtıma katkı sağlar.
  • Koruyucu yüzeyli emici paneller: Emici malzemenin önüne yerleştirilen delikli metal ya da dayanıklı kaplama, panelin darbe ve aşınmaya karşı korunmasını sağlar.
  • Geri sıçrama riskini azaltan yerleşim: Emici ve bariyer sistemleri, sert yüzeylerin açıkta kalmadığı bir düzende planlanır; böylece hem akustik hem güvenlik açısından denetimli bir yüzey elde edilir.

Bu sistemleri projenin gereksinimine göre kendi tesisimizde üretiyor, seçim ve yerleşimi ölçüm sonuçlarına dayandırıyoruz. Balistik güvenlik gerektiren yüzeylerde ise akustik katmanı, işverenin belirlediği mermi durdurucu sistemle çakışmayacak biçimde koordine ediyoruz.

Atış Hattı ve Namlu Bölgesi Akustik Düzenlemesi

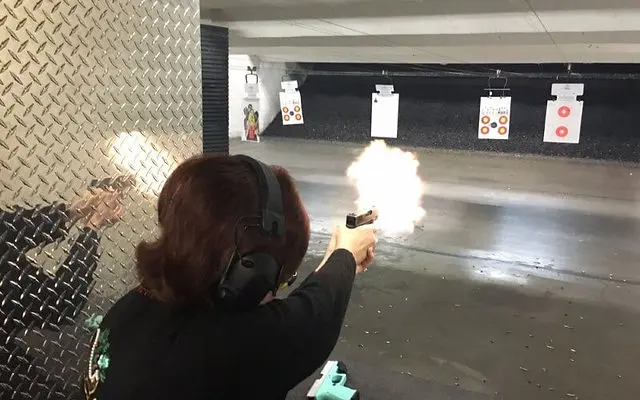

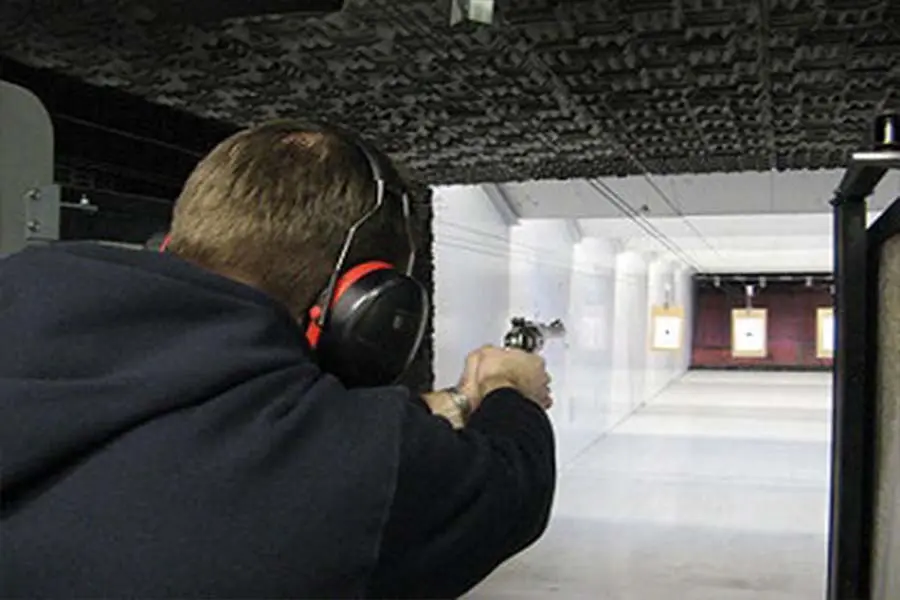

Atıcının maruz kaldığı en yüksek seviye, namlunun hemen çevresinde oluşur. Bu bölgedeki akustik düzenleme, hem atıcının hem de arkasında bekleyen eğitmen ve diğer katılımcıların güvenliği açısından belirleyicidir. Amaç, namlu ağzından çıkan enerjinin atış kabinine ve atıcıya geri dönmesini en aza indirmektir.

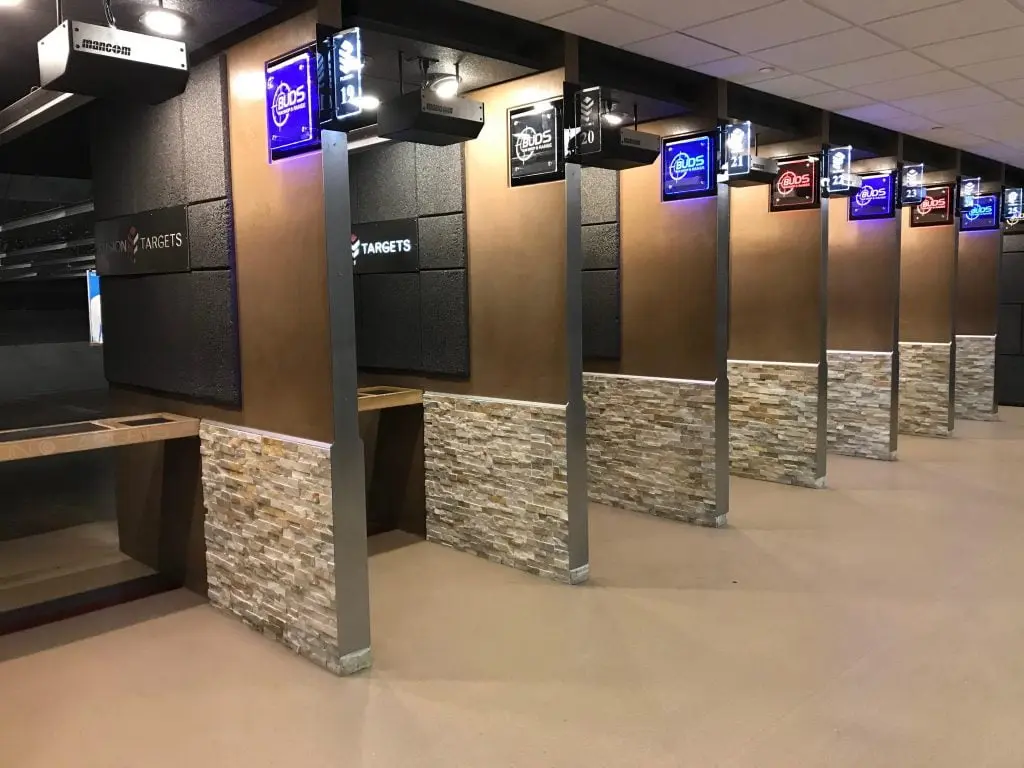

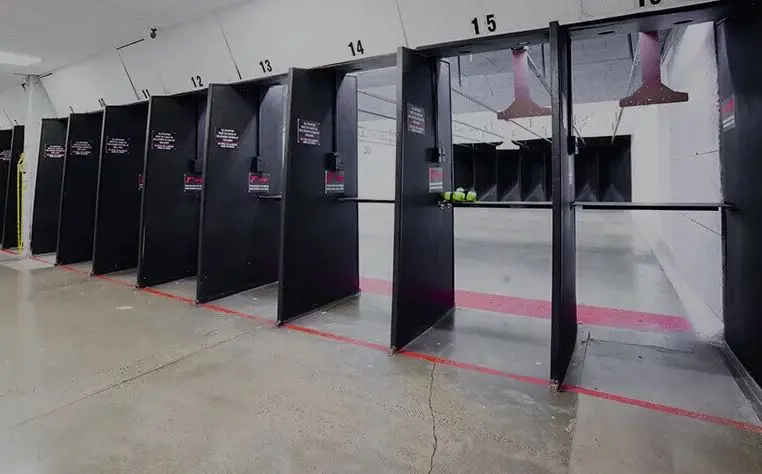

Atış hattında öncelikli müdahale noktaları, atıcının hemen önündeki ve üstündeki yüzeylerdir. Atış kabini bölmeleri, tavandaki namlu üstü bölge ve yan yüzeyler emici sistemlerle kaplanarak ilk ve en güçlü yansımalar kesilir. Namlu hattı boyunca uzanan bölgede yansımayı dağıtan ve enerjiyi sönümleyen bir düzen kurulur; böylece tepe basıncının atıcıya odaklanması engellenir. Bu düzenleme, kişisel koruyucu donanımın yerine geçmez ancak kulak koruyucularının üzerine binen yükü azaltarak toplam maruziyeti düşürür.

Titreşim ve Komşu / Çevre Koruması

Atış gürültüsü yalnızca havadan yayılmaz; her atışın ürettiği enerji yapıya da geçerek titreşim biçiminde ilerler. Beton ve çelik içinde çok az kayıpla yol alan bu yapısal titreşim, binanın uzak noktalarında yeniden sese dönüşebilir. Özellikle poligonun bir bina içinde ya da yerleşim alanına yakın konumda olduğu durumlarda, titreşim yalıtımı en az havadan yalıtım kadar önemlidir.

Yapısal Ayrıştırma ve Çevre Koruması

Titreşimin yapıya geçişini kesmek için atış hacmini taşıyıcı sistemden elastik katmanlarla ayırırız. Bu amaçla döşemede yüzer zemin sistemleri, mesnet ve askılarda ise elastomer izolatörler kullanılır; malzeme, gelen yük ve hedef frekansa göre seçilir. Titreşim kontrolüne ilişkin yaklaşımımızın tamamını titreşim kontrolü sayfamızda inceleyebilirsiniz. Ayrıca mermi tahliye sistemi fanları ve havalandırma cihazlarının titreşimi de esnek bağlantılarla yapıdan ayrıştırılır. Bu katmanlar birlikte çalıştığında hem komşu birimler hem de çevredeki yapılar atış kaynaklı gürültü ve titreşimden korunur.

İş Sağlığı, Çevre Koruma ve Uygulama Süreci

Atış poligonu yalıtımı yalnızca konfor değil, bir iş sağlığı ve güvenliği gereğidir. Poligonda görev yapan eğitmen ve personel düzenli olarak gürültüye maruz kalır; bu nedenle tasarım, çalışanların gürültü maruziyetini yasal sınırların altında tutacak biçimde kurgulanmalıdır. Aynı şekilde tesisin çevreye yaydığı gürültü de yürürlükteki çevresel gürültü mevzuatına uygun olmak zorundadır. Projelerimizi bu iki çerçeveyi birlikte gözeterek planlarız.

Uygulama Süreci Nasıl İşler?

Süreci öngörülebilir ve denetlenebilir adımlarla yürütürüz:

  • Keşif ve ölçüm: Silah sınıfı, yapının durumu ve komşu hacimler değerlendirilir; mevcut durum akustik ölçümle belgelenir.
  • Hedef tanımı ve tasarım: Atıcı bölgesi, komşu birim ve çevre için ayrı hedef seviyeler belirlenir; yalıtım, emici ve titreşim katmanları bu hedeflere göre boyutlandırılır.
  • Koordinasyon: Mermi durdurma, mermi tahliye havalandırması ve elektrik gibi sistemlerle akustik çözüm çakışmayacak biçimde uyumlanır.
  • Üretim ve montaj: Sistemlerin önemli bölümü kendi tesisimizde üretilir, montaj kendi uygulama ekibimizle tamamlanır.
  • Doğrulama: Uygulama sonrası ölçümle atıcı bölgesi, komşu birim ve çevredeki değerler hedeflere göre denetlenir.

Böylece atış poligonu; atıcının ve personelin işitme sağlığını koruyan, komşu birimleri ve çevreyi gürültüden ayıran, mevzuata uygun ve denetlenebilir bir tesise dönüşür. Bu niş alandaki teknik gereksinimleri, standart bir ses yalıtımı işinden çok daha titiz bir mühendislik yaklaşımıyla ele alırız.

Sıkça Sorulan Sorular

Atış poligonu ses yalıtımı çözümümüzle ilgili en çok merak edilen soruları sizin için yanıtladık.

Silah atışı, milisaniyeler içinde çok yüksek bir tepe değerine ulaşan impuls karakterli bir gürültüdür. Tabanca atışında tepe seviye çoğunlukla 155 ile 165 dB bandındadır; uzun namlulu silahlarda daha da yükselir. Bu enerji o kadar hızlı yükselir ki kulağın doğal koruma refleksi devreye giremeden iç kulaktaki hassas tüy hücreleri zarar görebilir. Bu nedenle poligon tasarımında ortalama ses seviyesi değil, anlık tepe basıncı belirleyici parametredir ve tek bir korumasız atış bile kalıcı işitme hasarına yol açabilir.

Kişisel koruyucu donanım gereklidir ancak tek başına yeterli değildir. Kulak koruyucular yalnızca kullanan kişiyi ve yalnızca kulak yolundan gelen sesi belli bir oranda azaltır; komşu birimleri, çevredeki yapıları ve poligona giren ziyaretçiyi korumaz. Ayrıca yüksek tepe seviyelerinde koruyucunun sağladığı azaltım sınırlı kalır. Akustik düzenleme ve yapısal yalıtım, atıcının maruz kaldığı toplam seviyeyi düşürerek koruyucunun üzerine binen yükü azaltır. Doğru sonuç, koruyucu donanım, iç akustik düzenleme ve yapısal yalıtımın birlikte çalışmasıyla elde edilir.

Standart akustik sünger, oda içindeki yankıyı bir miktar azaltır ancak ses yalıtımı sağlamaz ve poligon koşullarına dayanıksızdır. Ses yalıtımı kütle, hava boşluğu ve yapısal ayrıştırma ile elde edilir; hafif ve gözenekli sünger bu koşulların hiçbirini karşılamaz. Ayrıca yüksek ses basıncı ve olası partikül etkisi altında hızla yıpranır. Atış poligonlarında bunun yerine, yüksek yoğunluklu bariyer katmanlarıyla birlikte çalışan ve koruyucu yüzeyle kaplanmış özel emici sistemler kullanılır. Süngerin tek başına kullanımı ne akustik ne de güvenlik açısından uygun bir çözümdür.

Kapalı poligonlar genellikle beton ve metal gibi sert yüzeylerle çevrilidir. Atışın ürettiği yüksek tepe enerjisi bu yüzeyler arasında defalarca yansır ve atıcının, eğitmenin maruz kaldığı seviyeyi doğrudan atış seviyesinin de üzerine çıkarabilir. Yankı ayrıca komutların anlaşılmasını zorlaştırarak güvenliği olumsuz etkiler. Çözüm, iç yüzeyleri poligona uygun emici ve bariyer sistemleriyle kaplayarak yansımaları kesmektir. Özellikle atıcının önündeki, üstündeki ve yanındaki yüzeyler öncelikli olarak düzenlenir; böylece hem maruziyet düşer hem de mekân denetlenebilir hale gelir.

Komşuya ve çevreye geçen ses iki yolla ilerler: havadan ve yapıdan. Havadan yayılan sesi, ağır kütle katmanları ve mekanik olarak ayrıştırılmış çift kabuklu bir yalıtım sistemiyle keseriz. Yapıya geçen titreşimi ise atış hacmini taşıyıcı sistemden elastik katmanlarla ayırarak, döşemede yüzer zemin ve mesnetlerde elastomer izolatörler kullanarak kontrol altına alırız. Kapı, pencere ve havalandırma geçişleri kabuğun zayıf noktaları olduğundan özel olarak detaylandırılır. Tüm bu katmanlar bir arada çalıştığında atış sesi ve titreşimi ne bitişik birimlere ne de çevre yapılara rahatsızlık verecek düzeyde ulaşır.

Evet, özellikle poligon bir bina içindeyse ya da yerleşim alanına yakınsa titreşim yalıtımı zorunludur. Her atışın ürettiği enerjinin bir bölümü yapıya geçerek beton ve çelik içinde çok az kayıpla ilerler ve binanın uzak noktalarında yeniden sese dönüşebilir. Sadece havadan yalıtım yapıldığında bu yapısal yol açık kalır ve alt katlarda ya da bitişik birimlerde rahatsız edici bir uğultu duyulur. Bu nedenle atış hacmini taşıyıcı sistemden yüzer zemin ve elastomer izolatörlerle ayırır, havalandırma ve tahliye fanlarının titreşimini de esnek bağlantılarla yapıdan koparırız.

Hayır, bunlar farklı amaçlara hizmet eden iki ayrı sistemdir. Akustik yalıtım ve emici sistemler sesi ve titreşimi kontrol eder; mermi durdurma ve tahliye sistemleri ise balistik güvenliği sağlar. Bu iki sistem birbirinin yerine geçmez ancak aynı yüzeylerde çalıştıkları için koordineli tasarlanmalıdır. Biz akustik katmanı, işverenin ve balistik uzmanının belirlediği mermi durdurucu çözümle çakışmayacak biçimde konumlandırırız. Emici panellerin önüne yerleştirilen koruyucu yüzeyler ise panelin darbe ve aşınmaya karşı korunmasını sağlar; bu, balistik koruma anlamına gelmez, yalnızca akustik katmanın dayanıklılığını artırır.

Havalandırma, atış poligonlarında hem hava kalitesi hem de yalıtım açısından kritik bir bileşendir. Poligon, atış sırasında ortaya çıkan gazların tahliyesi için güçlü bir havalandırmaya ihtiyaç duyar; ancak her hava kanalı aynı zamanda iki hacmi birbirine bağlayan açık bir ses yoludur. Yanlış tasarlandığında, aylarca emek verilen yalıtım kabuğunu tek başına etkisiz bırakabilir. Doğru çözümde kanal güzergâhına kulisli susturucular yerleştirilir, cihaz bağlantılarında esnek elemanlar kullanılır ve kanalın duvar geçişleri elastik dolgu ile sızdırmaz hale getirilir. Böylece hem gerekli hava debisi hem de yalıtım hedefi birlikte korunur.

Atış poligonu yalıtımı iki ayrı çerçeveyle ilgilidir. Birincisi iş sağlığı ve güvenliğidir: poligonda görev yapan eğitmen ve personelin gürültü maruziyeti, yürürlükteki gürültü yönetmeliği sınırlarının altında tutulmalıdır. İkincisi çevresel gürültüdür: tesisin çevreye yaydığı ses, çevresel gürültü mevzuatına uygun olmalıdır. Projeyi bu iki çerçeveyi birlikte gözeterek tasarlar, atıcı bölgesi, komşu birim ve çevre için ayrı hedef seviyeler belirleriz. Uygulama sonrası ölçümle bu hedeflerin sağlandığını belgeleriz. Böylece tesis hem çalışan sağlığı hem de çevre açısından denetlenebilir hale gelir.

Süreç yerinde keşif ve akustik ölçümle başlar; silah sınıfı, yapının durumu ve komşu hacimler değerlendirilir ve mevcut durum belgelenir. Ardından atıcı bölgesi, komşu birim ve çevre için ayrı hedef seviyeler belirlenir; yalıtım, emici ve titreşim katmanları bu hedeflere göre boyutlandırılır. Mermi durdurma, tahliye havalandırması ve elektrik gibi sistemlerle akustik çözüm koordine edilir. Sistemlerin önemli bölümü kendi tesisimizde üretilir, montaj kendi uygulama ekibimizle tamamlanır. Son olarak uygulama sonrası ölçümle atıcı bölgesi, komşu birim ve çevredeki değerler hedeflere göre denetlenir. Keşif ücretsizdir; kapsamı poligonu yerinde görerek birlikte netleştiririz.
