Endüstriyel Makine Titreşim ve Gürültü Kontrolü

Bir üretim tesisinde makineler yalnızca ürün üretmez; her devir, her darbe ve her strok aynı zamanda yapıya aktarılan bir titreşim ve gürültü kaynağıdır. Zamanla bu enerji zeminden kolonlara, kolonlardan komşu birimlere ve hatta bitişik binalara taşınır; hassas ölçüm cihazlarını yanıltır, ürün kalitesini bozar, çalışanları yorar ve çoğu zaman komşu şikâyetleriyle yasal bir soruna dönüşür. Titreşim kontrolü bu nedenle makinenin ayağına birkaç kauçuk parça koymaktan çok daha fazlasıdır: kütle, elastiklik ve sönümleme dengesinin makinenin çalışma frekansına göre hesaplandığı bir mühendislik işidir.

Endüstriyel projelerde işe sahada titreşim ve gürültü ölçümüyle başlar, her makine için izolatör tipini ve sertliğini ayrı hesaplarız; presin ihtiyacı ile CNC tezgahının ihtiyacı aynı değildir. Ağır bariyer ve makine kabini elemanlarının önemli bölümü kendi üretimimizden çıkar, montajı sahada kendi ekibimiz yapar.

Fabrika ve Üretim Hattı Titreşimi Neden Yapıya ve Çevreye Yayılır?

Sesin havadan yayıldığını çoğu kişi bilir; ancak endüstriyel tesislerdeki asıl sorun genellikle yapıdan taşınan titreşimdir (structure-borne). Bir makine çalışırken tabanına uyguladığı dinamik kuvvet, doğrudan betonarme döşemeye geçer. Beton ve çelik, titreşimi çok az kayıpla ileten malzemelerdir; bu yüzden bir presin veya kompresörün ürettiği enerji, onlarca metre ötedeki bir kolonda ya da üst kattaki bir ofiste yeniden sese ve hissedilir sarsıntıya dönüşebilir.

Rezonans: Titreşimin Büyüdüğü Nokta

Titreşimin kontrolsüz büyümesinin en önemli nedeni rezonanstır. Her yapı elemanının ve her makine kaidesinin bir doğal frekansı vardır. Makinenin devir frekansı bu doğal frekansa yaklaştığında, görece küçük bir uyarım büyük genlikli salınımlara yol açar. İzolasyon mühendisliğinin temel hedefi, sistemin doğal frekansını makinenin çalışma frekansının belirgin biçimde altına indirmektir; genel kural olarak izolasyon frekansı, uyarım frekansının en az kök iki katı altında olduğunda titreşim iletimi azalmaya, ideal oranlarda ise makine kuvvetinin büyük bölümünü sönümlemeye başlar.

Komşu Bina ve Çevre Şikâyeti

Yapıdan taşınan titreşim özellikle düşük frekanslarda çok inatçıdır ve duvar örerek durdurulamaz. Bitişik nizam sanayi yapılarında veya konut alanına yakın atölyelerde, gece çalışan bir hat komşu binalarda uğultu, mobilyada titreme ve uyku bozukluğu şikâyetlerine yol açar. Bu tür sorunlar çoğu zaman titreşim ölçümü ve frekans analizi yapılmadan çözülemez; çünkü hangi makinenin, hangi frekansta ve hangi yoldan sorun ürettiği belirlenmeden uygulanan izolasyon ya yetersiz kalır ya da gereksiz maliyet oluşturur.

Hidrolik Pres Darbe ve Titreşim İzolasyonu

Hidrolik ve eksantrik presler, endüstriyel tesislerin en zorlu titreşim kaynaklarındandır; çünkü ürettikleri yük dengeli bir salınım değil, ani ve çevrimsel darbe (şok) yüküdür. Her strokta ortaya çıkan yüksek genlikli darbe, temele geniş bir frekans bandında enerji pompalar. Bu darbeler yalıtımsız bir kaidede hem yapıya iletilir hem de zamanla temel betonunda çatlama ve gevşemeye yol açar.

Temel (Foundation) İzolasyonu

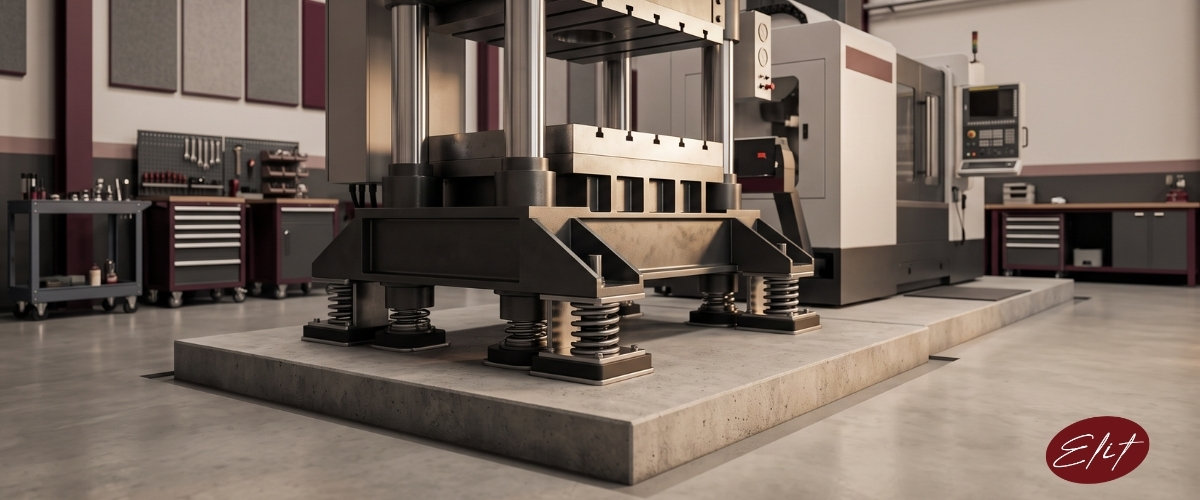

Ağır preslerde en etkili çözüm, makineyi doğrudan tesis döşemesine oturtmak yerine ayrı bir izole edilmiş temel bloğu üzerine kurmaktır. Bu blok (inertia block), makinenin ürettiği darbe enerjisini kendi kütlesiyle yavaşlatır ve tesis döşemesinden elastik bir katmanla ayrılır. Kütlesi artan sistemin doğal frekansı düşer, böylece darbe yüklerinin yüksek frekans bileşenleri etkili biçimde filtrelenir. Blok ile döşeme arasına yerleştirilen elastomer şilteler veya çelik yaylı izolatörler, kalan titreşimin yapıya geçmesini engeller.

Ağır Makineler İçin Yaylı ve Elastomer İzolatör Seçimi

Presin ağırlığına ve strok frekansına göre iki temel yol izlenir. Çok düşük doğal frekans gereken, ağır ve düşük devirli preslerde çelik yaylı izolatörler tercih edilir; çünkü büyük statik çökme sağlayarak çok düşük izolasyon frekanslarına inebilirler. Orta ağırlıktaki ve daha yüksek frekanslı makinelerde ise mikro gözenekli poliüretan esaslı elastomer izolatörler hem yalıtım hem de iç sönüm (damping) sağlayarak darbe sonrası salınımı hızla söndürür. Doğru seçim, yalnızca statik ağırlığa değil, presin darbe genliğine ve çevrim hızına göre yapılır.

CNC Tezgahları Hassas Titreşim Yalıtımı

CNC tezgahlarında titreşim iki yönlü bir problemdir ve bu onları özel kılar. Bir yandan tezgah, hızlı eksen hareketleri ve kesme kuvvetleriyle çevreye titreşim yayar; öte yandan aynı tezgah, çevreden gelen titreşimlere karşı son derece hassastır. Yakındaki bir presin darbesi ya da forkliftin geçişi, işlenen parçanın yüzeyinde titreşim izlerine, ölçü sapmasına ve takım ömründe kısalmaya neden olabilir. Bu nedenle CNC izolasyonu her zaman çift yönlü tasarlanır.

Hem Yayılmayı Hem Hassasiyeti Koruyan İzolasyon

Doğru kurulmuş bir tezgah izolasyonu, makine ile döşeme arasına yerleştirilen düşük doğal frekanslı elastomer altlıklarla iki işi birden görür: tezgahın kendi ürettiği titreşimin yapıya geçişini keser ve dışarıdan gelen titreşimin tezgaha ulaşmasını zayıflatır. Hassasiyeti yüksek işleme merkezlerinde, izolasyon malzemesinin statik çökmesi ve iç sönümü, makinenin işleme toleransına göre seçilir; yüzey işleme kalitesinin kritik olduğu uygulamalarda tezgahın kendi izole temeli üzerine oturtulması gerekebilir. Doğru tabanlama ayrıca tezgahın seviyesini uzun süre koruyarak eksen hizasının bozulmasını da önler.

Kompresör, Koli/Ambalaj Bantlama Makineleri ve Konveyör Titreşim Kontrolü

Sürekli çalışan yardımcı ekipmanlar, tekil darbeleri olmasa da kesintisiz ve tekrarlı titreşim ürettikleri için tesis genelinde en yaygın gürültü şikâyetlerinin kaynağıdır. Hava kompresörleri, koli ve ambalaj bantlama makineleri (halk arasında "akbant makinesi" olarak bilinen koli/ambalaj bantlama üniteleri) ile konveyör hatları bu grubun tipik örnekleridir.

Hava Kompresörleri

Pistonlu ve vidalı kompresörler hem dönen kütle dengesizliğinden kaynaklanan titreşimi hem de yüksek seviyeli hava ve motor gürültüsünü aynı anda üretir. Kompresörün ayakları altına doğru sertlikte titreşim takozları yerleştirilerek yapıya geçen titreşim kesilir; kompresör odasının duvarları ağır ses bariyerleriyle güçlendirilir ve gerektiğinde cihaz bir akustik makine kabini içine alınarak ortama yayılan gürültü düşürülür. Boru bağlantılarında esnek elemanlar kullanılması, titreşimin borular üzerinden yapıya "atlamasını" önlemek için şarttır.

Bantlama Makineleri ve Konveyör Hatları

Koli bantlama makineleri ve konveyörler, tekrarlayan mekanik hareketleri nedeniyle özellikle orta frekanslarda ritmik titreşim ve gürültü üretir; bu ritmik yapı, düşük seviyede bile rahatsız edici olarak algılanır. Makine ayaklarının elastomer takozlarla izole edilmesi, tahrik motoru ve rulman bloklarının altına sönümleyici altlık serilmesi ve hat çerçevesinin döşemeden ayrıştırılması, yapıya iletilen enerjiyi belirgin biçimde azaltır. Uzun konveyör hatlarında titreşimin birden çok noktadan yapıya geçebildiği unutulmamalı ve izolasyon hat boyunca planlanmalıdır.

Titreşim Takozları, Sismik İzolatörler ve Elastomer Altlıklar

Titreşim kontrolünün başarısı, doğru malzemenin doğru sertlikte seçilmesine bağlıdır. Programımızda her yük ve frekans aralığına uygun çözümler bulunur; malzemeleri projenin hesabına göre satış ve tedarik hizmetimizle temin ediyoruz.

• Mikro gözenekli poliüretan elastomerler: Geniş bir yük aralığında hassas biçimde ayarlanabilen, düşük doğal frekans ve yüksek iç sönüm sunan malzemelerdir. Pres, tezgah, jeneratör ve fan gibi çok farklı makinelerin nokta veya tam yüzey izolasyonunda kullanılır.
• Kauçuk granül şilteler: Geri dönüştürülmüş kauçuk esaslı, tam yüzey serilen zemin ve makine altı titreşim şilteleridir; özellikle yaygın yüklerin dağıtıldığı uygulamalarda ekonomik ve dayanıklı bir çözüm sağlar.
• Çelik yaylı takozlar: Çok düşük izolasyon frekansı gereken ağır ve düşük devirli makinelerde, büyük statik çökme sayesinde en yüksek yalıtım performansını verir.
• Mantar ve kauçuk altlıklar: Kauçuk-mantar kompozit ve kauçuk esaslı altlıklar, orta frekanslı titreşimlerin ekonomik biçimde sönümlenmesinde ve makine ayak takozlarında kullanılır.

Doğru Sertlik ve Statik Çökme Seçimi

Bir izolatörün performansını belirleyen en kritik parametre, yük altında yaptığı statik çökmedir. Çökme arttıkça sistemin doğal frekansı düşer ve titreşim yalıtımı iyileşir. Ancak malzeme çok yumuşak seçilirse makine kararsız biçimde salınır ve devrilme riski doğar; çok sert seçilirse titreşim yapıya geçmeye devam eder. Bu yüzden izolatör, makinenin ağırlığı ayaklara nasıl dağıldığına ve çalışma frekansına göre tam yükte hedeflenen çökmeyi verecek şekilde hesaplanır. Elit Acoustic her projede statik yük dağılımını çıkarır, izolatör tipini ve kalınlığını bu hesaba göre boyutlandırır.

İşyeri Gürültü Yönetimi ve Çalışan Sağlığı / Yasal Sınırlar

Endüstriyel titreşim kontrolü yalnızca yapıyı ve komşuyu değil, en başta çalışanları korur. Yüksek makine gürültüsüne uzun süre maruz kalmak kalıcı işitme kaybına, dikkat dağınıklığına ve iş kazası riskinde artışa yol açar. Bu nedenle işyeri gürültüsü hem bir konfor hem de bir iş sağlığı ve güvenliği konusudur.

Maruziyet, Ölçüm ve Yasal Sınırlar

Mevzuat, çalışanların günlük gürültü maruziyetini eylem ve sınır değerlere bağlar; belirli bir eşiği aşan maruziyette işveren teknik önlem almak, ölçüm yapmak ve gerektiğinde kişisel koruyucu donanım sağlamakla yükümlüdür. Doğru yaklaşım, sorunu kaynağında değerlendirmektir: gürültü haritalama ve maruziyet ölçümüyle hangi istasyonların riskli olduğu belirlenir ve önlemler bu ölçüme göre planlanır.

Kaynağında Azaltım ve Makine Kabinleri

Gürültü kontrolünde en etkili ve en ekonomik yöntem, sesi kaynağında azaltmaktır. Gürültülü makinenin çevresine ses yutucu ve bariyerli panellerle kurulan akustik makine kabinleri, gürültüyü doğduğu noktada hapsederek ortama yayılmasını engeller. Kabin çözülemeyen durumlarda çalışma istasyonları arasına ses bariyerleri kurulur, tavan ve duvarlar ses yutucu panellerle kaplanarak yankı düşürülür ve makineler titreşim takozlarıyla izole edilerek yapı kaynaklı gürültü azaltılır. Bu bariyer ve kabin elemanlarının önemli bölümünü kendi tesisimizde üretiyor, projeyi ölçümden montaja kadar tek elden yürütüyoruz. Benzer titreşim yalıtımı prensiplerini spor salonu titreşim yalıtımı ve zemin / döşeme ses yalıtımı çözümlerimizde de uyguluyoruz.
