Bina Akustiği ve İnşaat Ses Yalıtımı

Ortak duvar, katlar arası döşeme ve darbe sesi geçişlerini yönetmeliğe uygun biçimde kontrol eden yapı akustiği çözümleri sunuyoruz.

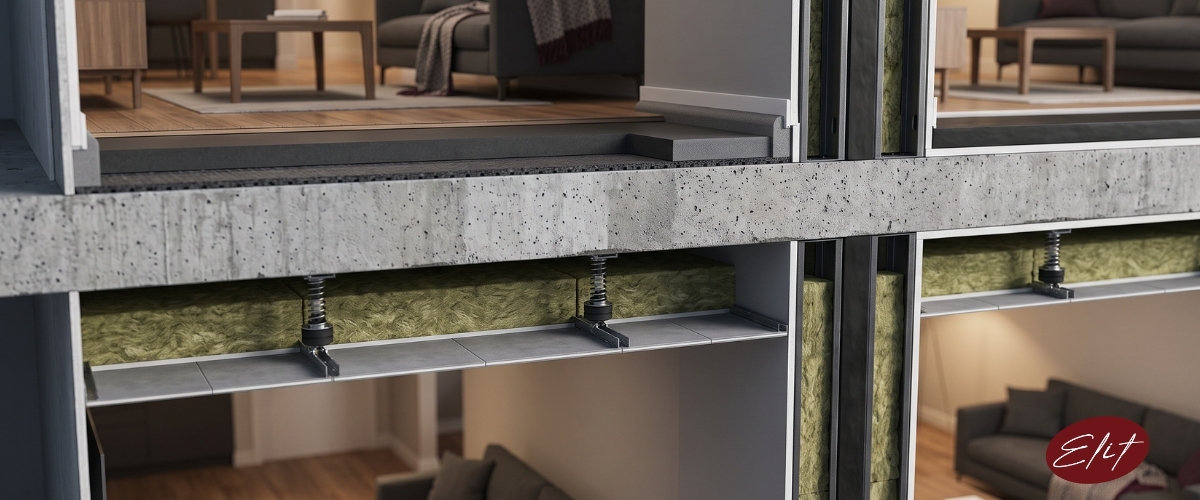

Elit Acoustic bina ve inşaat akustiği: ortak duvar ile katlar arası döşemede ses yalıtımı detayı

Bir binada yaşam konforunun büyük bölümü, çoğu zaman fark edilmeden, akustik tasarımın kalitesine bağlıdır. Komşudan gelen konuşma sesi, üst kattaki ayak sesleri, asansör ve tesisat titreşimi ya da sokak gürültüsü; hepsi aslında sesin yapı elemanları arasında nasıl iletildiğiyle ilgilidir. İnşaat akustiği, bu iletim yollarını tasarım aşamasında öngörüp doğru katman kurgusuyla kontrol altına alan mühendislik alanıdır. Sonradan yapılan yamalar yerine, kütle, hava boşluğu ve yapısal ayrıştırma ilkelerinin baştan kurgulanması hem daha ucuz hem de kalıcıdır.

Konut, ofis, otel ve karma kullanımlı yapılarda; ortak duvarlardan katlar arası döşemelere ve tesisat şaftlarına kadar tüm geçişleri tek bir proje bütünü olarak ele alırız. İşin başında ölçüm, sonunda yine ölçüm vardır; aradaki her karar, bu iki sayının arasını kapatmak içindir.

İnşaat / Bina Akustiği Nedir ve İlgili Yönetmelik

Bina akustiği; yapı içindeki mekânların birbirinden ve dış ortamdan ses açısından ne kadar ayrıştığını, her hacmin kullanım amacına uygun sessizliği sağlayıp sağlamadığını inceler. Türkiye'de bu alan, Binaların Gürültüye Karşı Korunması Hakkında Yönetmelik ile düzenlenir. Yönetmelik, yeni yapılan binalarda ortak duvarlar, döşemeler, cepheler ve tesisat sistemleri için sağlanması gereken asgari ses yalıtım değerlerini ve binaların akustik performans sınıflarını tanımlar.

Konfor Sınıfları ve Akustik Rapor

Yönetmelik binaları performansına göre sınıflandırır; daha yüksek sınıf, komşu birimler arasında daha düşük ses geçişi anlamına gelir. Ruhsata tabi her yapı için bir mimari akustik raporu hazırlanır; bodrum ve çatı arası hariç yedi kattan yüksek konutlar ile toplam inşaat alanı 2.000 m²'yi aşan çok katlı binalarda ayrıca akustik uzmana akustik proje yaptırılması gerekir. Yeni binalarda en az C performans sınıfı zorunludur. Bu nedenle akustik, mimari ve statik projelerle eş zamanlı yürütülmelidir. Duvar kalınlığının, döşeme tipinin ve şap detayının kâğıt üzerindeyken kararlaştırılması, inşaat başladıktan sonra yapılacak her müdahaleden çok daha etkilidir.

Proje aşamasındaki yapılarda hedef performans sınıfını mimarla birlikte belirler, yapı elemanlarını bu hedefe göre boyutlandırır ve uygulama sonrası ölçümlerle sonucu doğrularız.

Hava Doğuşlu Ses, Darbe Sesi ve Titreşim Farkı

Doğru çözüm seçmenin ilk koşulu, sorunun hangi iletim türünden kaynaklandığını anlamaktır. Bina akustiğinde üç ana iletim biçimi vardır ve her birinin çözümü farklıdır.

  • Hava doğuşlu ses: Konuşma, televizyon, müzik gibi havada yayılan seslerdir. Bir duvar veya döşemeye çarpar, onu titreştirir ve komşu hacimde yeniden sese dönüşür. Elemanın laboratuvar değeri Rw ile, sahadaki bina performansı ise yönetmelikteki gösterimiyle DnT,A ile ifade edilir; çözümü kütle, hava boşluğu ve esnek karkasla ayrıştırmadır.
  • Darbe (impact) sesi: Ayak sesi, düşen eşya, sürüklenen mobilya gibi bir yüzeye doğrudan uygulanan darbelerdir. Yapıya çarpma noktasından girer ve döşeme boyunca yayılır. Ölçüsü ağırlıklı darbe sesi seviyesi L'nT,w'dir; çözümü yüzer şap ve elastik altlıklardır.
  • Yapısal titreşim: Asansör, pompa, klima santrali gibi mekanik cihazların ürettiği, yapı iskeletinde ilerleyen titreşimdir. Çözümü kaynağın elastik takoz ve izolatörlerle mekanik olarak yalıtılmasıdır.

Bir binada şikâyetlerin çoğu bu türlerin karışımıdır. Bu yüzden önce sorunun baskın kaynağını ölçümle belirler, ardından her iletim yoluna uygun katmanı kurgularız.

Ortak (Komşu) Duvar Ses Yalıtımı

Bitişik daireler, oteldeki komşu odalar ya da yan yana ofisler arasındaki en yaygın şikâyet, ortak duvardan geçen hava doğuşlu sestir. Tek kabuklu, sıvalı bir bölme duvarda yalıtımı artırmanın tek yolu kütleyi büyütmektir; ancak kütleyi ikiye katlamak yalnızca yaklaşık 6 dB kazanç verir ve duvar hem ağırlaşır hem kalınlaşır.

Çift Duvar ve Esnek Karkas Prensibi

Çok daha verimli çözüm, duvarı araya hava boşluğu konularak ikiye bölünmüş bir kütle-yay-kütle sistemine çevirmektir. Mevcut duvarın önüne, ona rijit temas etmeyen bağımsız veya esnek klipsli bir metal karkas kurulur; karkas arası taş yünüyle sönümlenir ve üzeri tek ya da çift kat yüksek yoğunluklu levhayla kapatılır. Kritik nokta, iki kabuğun birbirine ses köprüsü oluşturmadan bağımsız kalmasıdır; tek bir rijit vida veya sıva teması bile kazancı düşürür. Çevre birleşimleri elastik akustik mastikle sızdırmaz hale getirilir, priz ve tesisat kutuları karşılıklı olmayacak biçimde kaydırılır. Bu prensiplerin ayrıntısına duvar ses yalıtımı çözüm sayfamızda daha yakından değiniyoruz.

Katlar Arası Döşeme Ses Yalıtımı

Katlar arası döşeme iki farklı sorunu aynı anda taşır: üst kattan gelen hava doğuşlu ses (konuşma, müzik) ve darbe sesi (ayak sesi, düşen yük). Hava doğuşlu geçişte döşemenin kendi kütlesi belirleyicidir; bunu artırmak için alttan asma tavan, üstten ise ilave kaplama katmanları kullanılır.

Alttan Asma Tavan, Üstten Kaplama

Alt kata gelen hava doğuşlu sesi azaltmak için döşemenin altına, taşıyıcıdan esnek askılarla ayrılmış bir akustik asma tavan kurulur; boşluğu taş yünüyle doldurulur ve alt yüzeyi yüksek yoğunluklu levhayla kapatılır. Bu detayın kurgusuna tavan ses yalıtımı sayfamızda ayrıntılı yer veriyoruz. Döşemenin üst tarafında ise şap altına serilen elastik katman ve kaplama, hem hava doğuşlu sese hem de darbe sesine katkı sağlar. En iyi sonuç, üst ve alt müdahalenin birlikte tasarlanmasıyla elde edilir; yalnızca bir taraftan çözüm çoğu zaman hedeflenen değere ulaşmaz.

Darbe (Impact) Sesi ve Yüzer Şap / Elastik Altlık Sistemleri

Üst kattaki ayak sesinin alt kata rahatsız edici biçimde geçmesi, döşeme akustiğinin en zorlu başlığıdır. Darbe enerjisi döşemeye doğrudan girdiği için, tavana levha eklemek tek başına yeterli olmaz; darbeyi kaynağında, yani zemin katmanında kesmek gerekir. Bunun yöntemi yüzer şap sistemidir.

Yüzer Şap ve Şap Altı Şilte

Yüzer şapta, taşıyıcı döşemenin üzerine bir şap altı akustik şilte (elastik altlık) serilir; bu katmanın üzerine yük dağıtıcı ayırıcı tabaka ve ardından yeni şap dökülür. Böylece şap plakası, taşıyıcı döşemeye ve çevre duvarlara hiçbir noktada rijit temas etmeyen, elastik bir yay üzerinde "yüzen" bir kütle gibi davranır. Şap plakasının duvarlarla temas ettiği tüm kenarlar kenar yalıtım bandıyla ayrılır; süpürgelik ve kapı eşiği gibi noktalarda ses köprüsü oluşmasına izin verilmez. Bu sistemin malzeme seçimi ve uygulama ayrıntısını zemin / döşeme ses yalıtımı sayfamızda ele alıyoruz.

DnT,A ve L'nT,w Kavramları

Döşeme performansı iki değerle birlikte değerlendirilir. DnT,A hava doğuşlu ses için sahada ölçülen standartlaştırılmış seviye farkının A-ağırlıklı halidir ve yüksek olması istenir. L'nT,w ise darbe sesi için alt kata iletilen ses seviyesidir ve düşük olması istenir. Yüzer şap altındaki şiltenin dinamik sertliği ne kadar uygun seçilirse, L'nT,w değeri o kadar düşer. Bu iki değer aynı döşemede farklı katmanlarla iyileştirildiğinden, çözümü tek bir malzemeye indirgemek yerine katman bütünü olarak boyutlandırırız.

Yeni Yapı ve Mevcut Bina (Tadilat) Çözümleri + Ölçüm / Sertifikasyon

Akustik müdahalenin kapsamı, binanın hangi aşamada olduğuna göre değişir. En verimli senaryo, çözümün proje aşamasında planlanmasıdır; en zorlu senaryo ise sorunun bina kullanımdayken ortaya çıkmasıdır.

Yeni Yapıda: Proje Aşamasında Tasarım

Yeni yapıda döşeme tipi, ortak duvar sistemi, yüzer şap detayı ve tesisat güzergâhları henüz kâğıt üzerindeyken belirlenir. Bu aşamada akustik katmanlar yapının doğal parçası olarak inşa edilir; ne alan kaybı ne de sonradan sökme-takma maliyeti oluşur. Hedeflenen performans sınıfı baştan seçilir ve tüm detaylar bu hedefe göre çözülür.

Mevcut Binada: Tadilat Çözümleri

Bina kullanımdaysa çözümler daha çok mevcut yüzeylere eklenen katmanlarla kurgulanır: ortak duvara esnek karkaslı ikinci kabuk, tavana esnek askılı asma tavan, zemine ise mümkün olduğunda yüzer şap ya da ince elastik kaplama sistemleri. Tadilatta amaç, en az kalınlık ve alan kaybıyla hedefe yaklaşmaktır; bu nedenle yüksek yoğunluklu ince katmanlar ve optimize edilmiş detaylar tercih edilir.

Ölçüm, Gürültü Yönetimi ve Sertifikasyon

Her iki senaryoda da işin başı ve sonu ölçümdür. Müdahale öncesi mevcut ses seviyesi ölçülerek sorunun baskın kaynağı belirlenir; uygulama sonrası ise saha ölçümüyle DnT,A ve L'nT,w değerleri doğrulanır ve yönetmelikte hedeflenen performans sınıfının sağlandığı raporlanır. Bu süreci akustik ölçüm ve danışmanlık hizmetimizle baştan sona yürütür; gürültü yönetimini planlarken sonucu da belgeleyebiliriz.

Sıkça Sorulan Sorular

Bina ve inşaat akustiği çözümlerimizle ilgili en çok merak edilen soruları sizin için yanıtladık.

Binaların Gürültüye Karşı Korunması Hakkında Yönetmelik öncelikli olarak yeni yapılan ve belirli büyüklükteki binaları, ruhsat süreciyle birlikte bağlar; bu yapılarda hedef akustik performans sınıfına göre projelendirme ve rapor beklenir. Mevcut binalarda ise yönetmelik doğrudan bir zorunluluk getirmese de, aynı ses yalıtım ilkeleri tadilatla uygulanabilir. Kullanımdaki bir binada komşu geçişi şikâyeti varsa, mevcut değerleri ölçer ve yönetmelikteki hedef değerleri referans alarak iyileştirme kapsamını belirleriz.

İkisi farklı iletim türüdür ve çözümleri de farklıdır. Konuşma ve müzik hava doğuşlu sestir; ortak duvar veya döşemenin kütlesi ve esnek karkasla ayrıştırılması ile azaltılır. Ayak sesi ise darbe sesidir; döşemeye doğrudan girdiği için yalnızca tavana levha eklemek yetmez, darbeyi zemin katmanında yüzer şap veya elastik altlıkla kesmek gerekir. Genellikle darbe sesi, çözümü döşemenin üst tarafında müdahale gerektirdiği için mevcut binalarda daha zorludur. Bu yüzden önce baskın kaynağı ölçümle belirleriz.

Hayır. Akustik sünger ve ince dekoratif paneller oda içindeki yankıyı azaltan ses yutuculardır; komşuya geçen hava doğuşlu sesi neredeyse hiç değiştirmezler. Ortak duvarda gerçek yalıtımın üç ayağı vardır: kütle, hava boşluğu ve yapısal ayrıştırma. Pratikte bunun karşılığı, mevcut duvarın önüne esnek karkaslı, taş yünü dolgulu ve yüksek yoğunluklu levhayla kapatılmış bağımsız bir ikinci kabuk kurmaktır. Süngerin doğru rolü, yalıtım tamamlandıktan sonra iç akustiği düzenlemektir.

Rw, bir yapı elemanının laboratuvarda ölçülen ağırlıklı ses azaltım indeksidir ve hava doğuşlu ses için ne kadar yüksekse o kadar iyidir. DnT,w ise aynı performansın sahada, bitmiş binada ölçülen karşılığıdır; yan yollardan kaçakları da içerdiği için gerçek konforu daha iyi yansıtır. Türk yönetmeliği bu saha değerinin A-ağırlıklı biçimi olan DnT,A üzerinden sınır koyar. L'nT,w darbe sesi içindir ve alt kata iletilen ayak sesi seviyesini gösterir; bu değerin düşük olması istenir. Projelerde hava doğuşlu (DnT,A) ve darbe sesi (L'nT,w) hedeflerini birlikte belirler, uygulama sonrası ölçümle doğrularız.

Yüzer şap, taşıyıcı döşemenin üzerine önce elastik bir şilte serilip, bunun üzerine ayırıcı tabaka ve yeni şap dökülerek oluşturulan bir sistemdir. Böylece şap plakası taşıyıcıya ve çevre duvarlara rijit temas etmeden bir yay üzerinde yüzer; üst kattaki ayak sesi ve düşen yük gibi darbe enerjisi alt kata iletilmeden önce bu elastik katmanda büyük ölçüde sönümlenir. Darbe sesinin baskın olduğu her döşemede en etkili çözüm budur. Kenar bantları ve eşik detaylarının ses köprüsü oluşturmayacak biçimde uygulanması, sistemin başarısını belirler.

Sorunun türüne bağlıdır. Alt kata gelen hava doğuşlu ses için tavana esnek askılı asma tavan çok etkilidir. Üst kattan gelen ayak sesi yani darbe sesi içinse çözümün üst kattaki zemin katmanında olması gerekir; yüzer şap veya elastik altlık darbeyi kaynağında keser. En iyi sonuç, iki tarafın birlikte tasarlanmasıyla elde edilir. Yalnızca alttan asma tavan yapmak darbe sesini genellikle yeterince azaltmaz; bu yüzden döşemeyi hava doğuşlu ve darbe sesi hedefleriyle bir bütün olarak ele alırız.

Çoğu durumda evet. Mevcut binalarda hava doğuşlu ses için tavana, taşıyıcıdan esnek askılarla ayrılmış yeni bir akustik asma tavan katmanı eklenebilir; bu, mevcut tavanı sökmeyi gerektirmez, yalnızca bir miktar yükseklik kaybına yol açar. Ancak üst kattan gelen ayak sesi baskınsa, en etkili çözüm üst komşunun zemininde yüzer şap uygulamaktır; bu mümkün değilse alttan yapılan müdahale beklentiyi karşılamayabilir. Doğru kapsamı, mevcut değerleri ölçerek ve kaynağı belirleyerek netleştiririz.

Evet. Asansör motoru, hidrofor, pompa ve klima santrali gibi mekanik cihazlar yapı iskeletine titreşim aktarır ve bu titreşim, kaynaktan uzak dairelerde bile uğultu veya gürültü olarak duyulabilir. Bu yapısal titreşim, hava doğuşlu sesten farklı olarak duvara levha ekleyerek çözülmez; kaynağın elastik takoz, izolatör ve esnek bağlantılarla mekanik olarak yalıtılması gerekir. Yönetmelik de tesisat kaynaklı gürültü için sınır değerler tanımlar. Bu tür sorunlarda önce titreşimi ölçer, ardından uygun izolasyon sistemini seçeriz.

Saha ölçümüyle. Uygulama tamamlandıktan sonra standart ölçüm yöntemleriyle komşu birimler arasındaki hava doğuşlu ses farkını (DnT,A) ve döşemede darbe sesi seviyesini (L'nT,w) ölçer, sonuçları proje başında belirlenen hedef ve yönetmelikteki performans sınıfı değerleriyle karşılaştırırız. Böylece iyileştirme yalnızca hissedilmez, sayısal olarak da belgelenir. Ölçüm ve raporlama, akustik ölçüm ve danışmanlık hizmetimizin bir parçasıdır; gerektiğinde iyileştirme öncesi ve sonrası değerleri birlikte sunarız.

Dört değişken fiyatı belirler: hedeflenen performans sınıfı veya yalıtım değeri, müdahale edilecek yüzey alanı, sorunun türü (hava doğuşlu, darbe veya titreşim) ve binanın hangi aşamada olduğu. Proje aşamasındaki bir yapıda akustik katmanlar inşaatın doğal parçası olarak kurgulandığı için birim maliyet düşerken, kullanımdaki bir binada sökme, tadilat ve alan optimizasyonu maliyeti etkiler. Keşif için ücret almayız; binayı yerinde değerlendirir, hedef performans sınıfına göre kapsamı belirleriz. Teklif kalem bazında şeffaftır ve malzemelerin önemli bölümü kendi üretimimiz olduğundan fiyata aracı payı yansımaz.
