Oval Tavan Panelleri

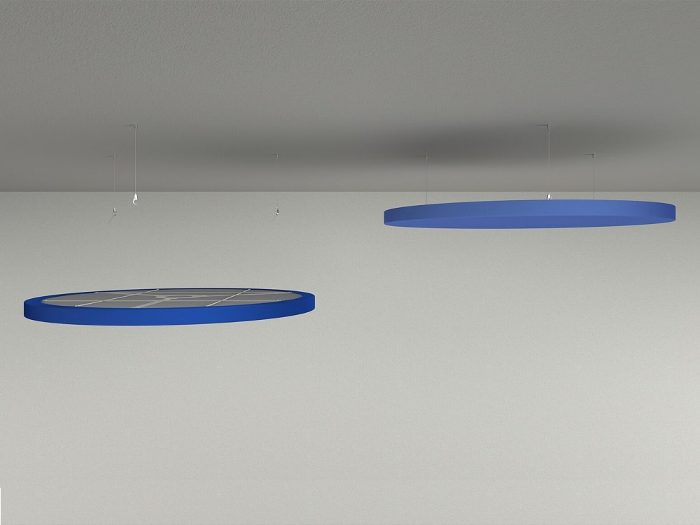

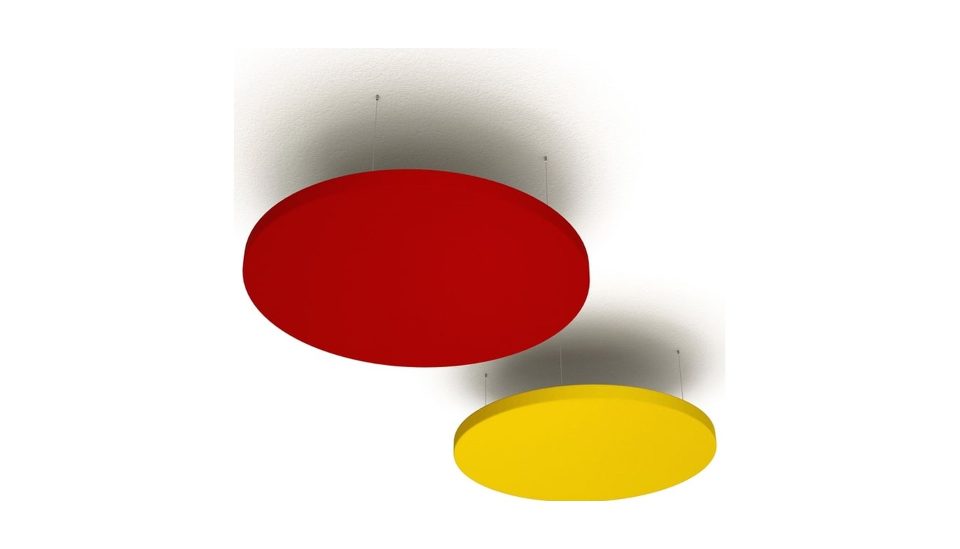

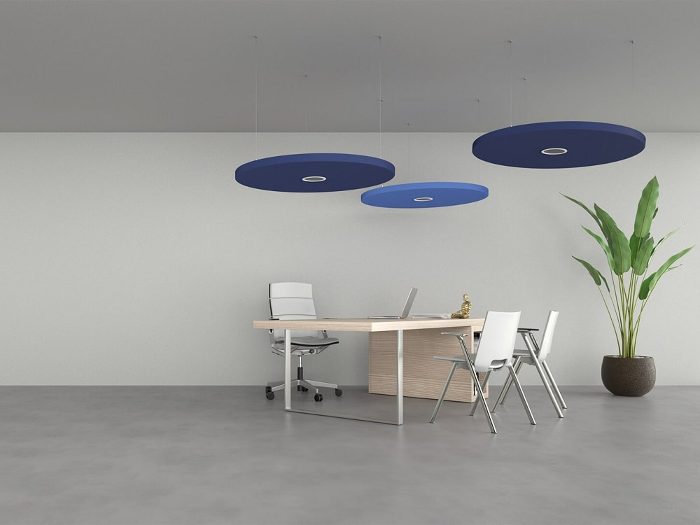

Oval tavan panelleri, tavana askı halatlarıyla asılan kumaş kaplı akustik kanopilerdir. Tavanı baştan sona kaplamazlar; ada gibi, aralıklı asılırlar. Bu sayfada ürünü överken atlamayacağımız birkaç şey var: kanopi her yerde en iyi çözüm değildir, alçak frekansta zayıftır ve kaç adet gerektiği hesapla bulunur. Nerede doğru ürün olduğunu, nerede olmadığını açıkça yazıyoruz.

Bu Ürünün NRC Değeri Yoktur

Panel alırken alışkanlık gereği NRC sorulur. Kanopide bu soru yanlış sorudur ve cevabını uyduran bir katalog gördüğünüzde şüphelenin. Emilim katsayısı ve NRC, sese yalnızca tek yüzü bakan düzlemsel emiciler için tanımlıdır: gelen ses, panelin bilinen bir yüzey alanına çarpar ve hesap o alana bölünür. Serbest asılı bir kanopide ses alttan, üstten ve kenarlardan dolaşır; "sese maruz kalan alan" diye tek bir sayı yoktur, dolayısıyla bölme işlemi de yapılamaz.

Standart bunu bilir. ISO 354, kanopi ve baffle gibi ayrık nesneleri emilim katsayısıyla değil, adet başına eşdeğer emilim alanıyla ölçer; birimi metrekare sabindir. Yani kanopinin verisi tek bir NRC sayısı değil, "bir adet şu kadar metrekare sabin emer" biçimindedir. Laboratuvarda tek panel de ölçülmez: birden fazla numune, aralarında en az iki metre mesafeyle birlikte asılır ve toplam emilim adede bölünür. Ürünümüzün adet başına eşdeğer emilim alanını teknik föyde ve teklifte bildiriyoruz.

Asılı Olmak Neyi Değiştirir?

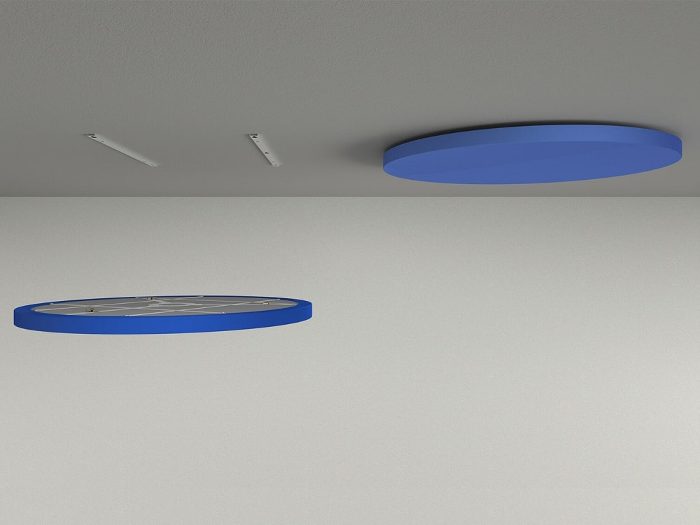

Tavana yapıştırılan bir panel yalnızca alt yüzünden ses alır. Asılı bir kanopi alt yüzünden, üst yüzünden ve kenarlarından alır; ses onun etrafından dolaşır. Bunun ölçülebilir sonucu şudur: orta frekanslarda bir kanopinin adet başına emilim alanı, kendi tek yüz alanının yaklaşık 1,5 ile 2 katı arasına çıkar. Düzlemsel bir emicide bu oran fiziksel olarak biri geçemez, çünkü bir yüzey kendi alanından fazlasını yutamaz.

Pratik karşılığı: aynı metrekare kumaş kaplı emici, tavana yapıştırıldığında en fazla kendi alanı kadar iş görürken, aralıklı asıldığında kabaca bir buçuk iki katı iş görür. Bu, kanopinin neden aralıklı asıldığının ilk cevabıdır; ikinci cevabı ısıl aktif tavan bölümünde.

Alçak Frekansta Kanopi Zayıftır

Piyasada sık duyulan bir iddia var: "kanopiler arkalarındaki hava boşluğu sayesinde bası daha iyi tutar." Bu, serbest asılı birimler için ölçüm verisiyle desteklenmiyor ve biz de böyle bir şey söylemiyoruz. Aynı kanopinin 125 Hz bandındaki adet başına emilimi, kendi yüz alanının yarısının bile altına iner. Sebep basit: kanopi alçak frekansın dalga boyuna göre küçük bir nesnedir, ses onu "görmeden" etrafından dolaşır.

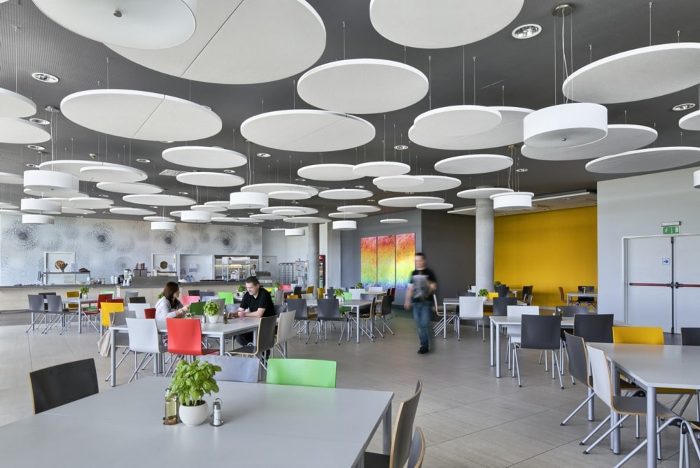

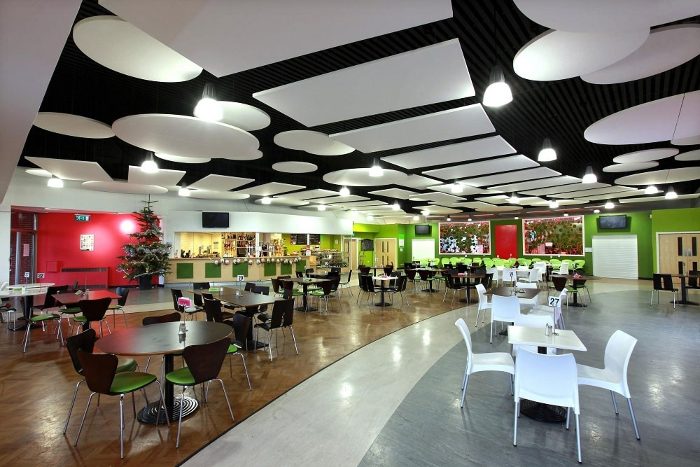

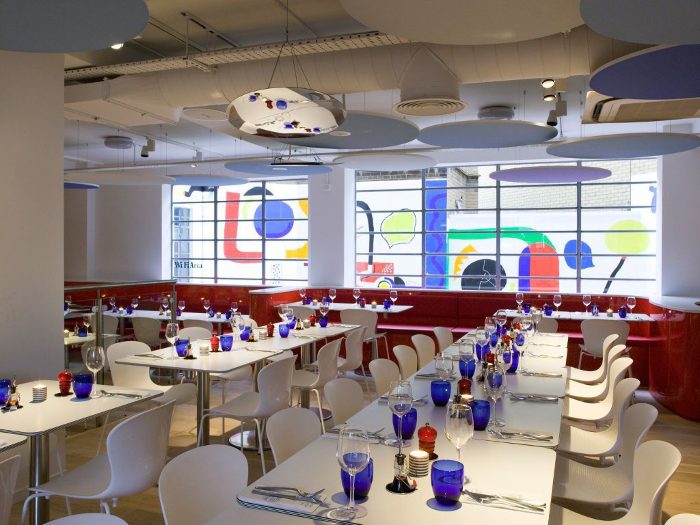

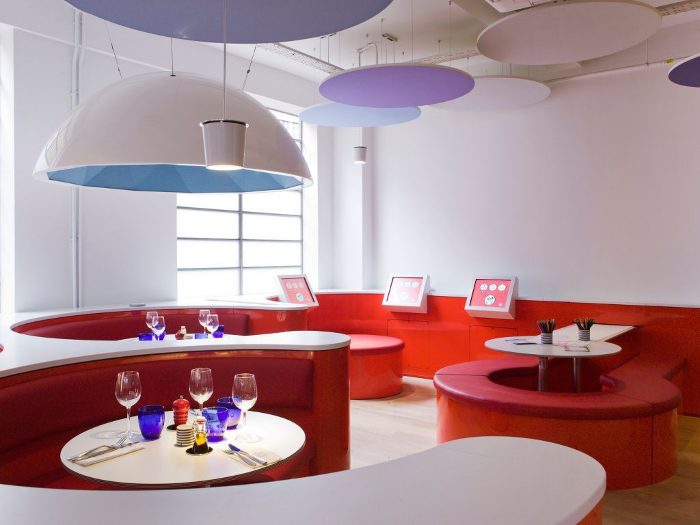

Yani kanopinin güçlü olduğu yer orta ve tiz banttır: konuşma karmaşası, kafe uğultusu, tabak çatal ve klavye sesleri, yüksek hacimli mekânların çınlaması. Odanızda bas kaynaklı bir problem varsa kanopiyi tek başına önermiyoruz; keşifte kalın çekirdekli duvar çözümleriyle birlikte kurguluyoruz. Sınırı baştan söylemek, sonradan hayal kırıklığı yaşatmaktan iyidir.

Asma Tavan Yapabiliyorsanız Asma Tavan Yapın

Bu cümleyi kendi ürün sayfamızda yazıyoruz, çünkü doğru. Akustik olarak baktığınızda duvardan duvara tam kaplama emici asma tavan, kanopiden genelde daha verimlidir ve fark özellikle alçak frekanslarda açılır. Yayımlanmış bir karşılaştırmada, yüksek tavanlı büyük bir mekânda çıplak yapıda 3 saniye olan çınlama süresi, tavanın yüzde otuzu kanopiyle kaplandığında 0,9 saniyeye, yüzde altmışı kaplandığında 0,6 saniyeye, tam kaplama asma tavanda ise 0,5 saniyeye iniyor. Gürültü azalması sırasıyla 5, 6 ve 8 dB.

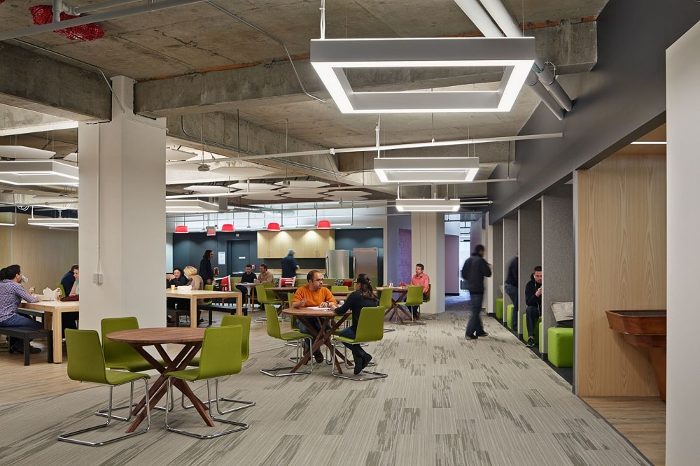

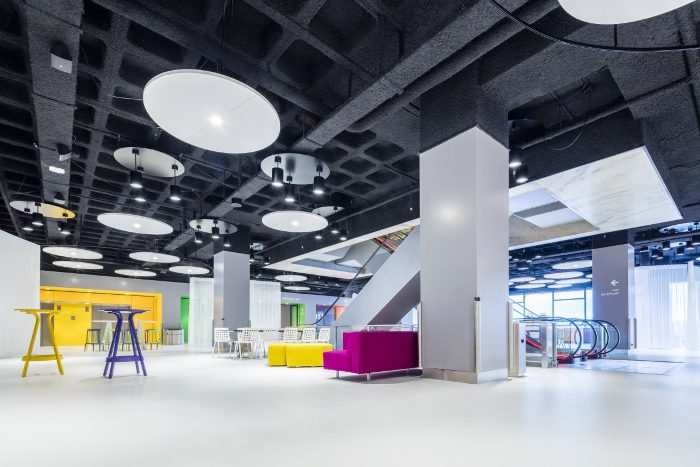

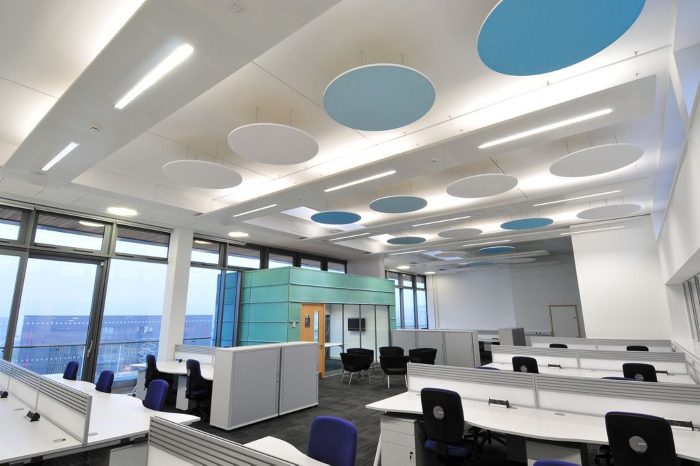

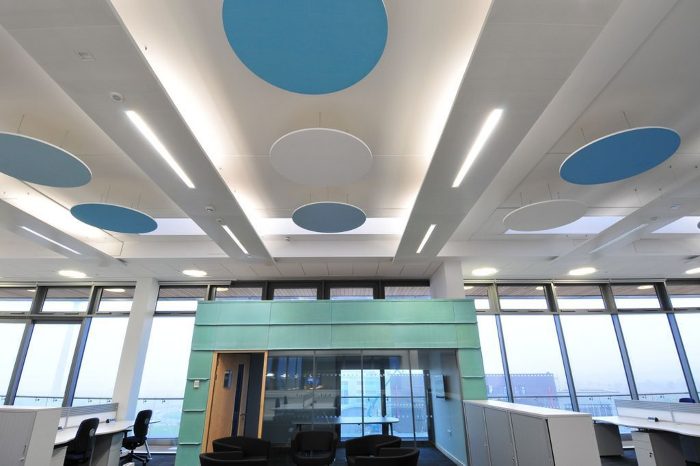

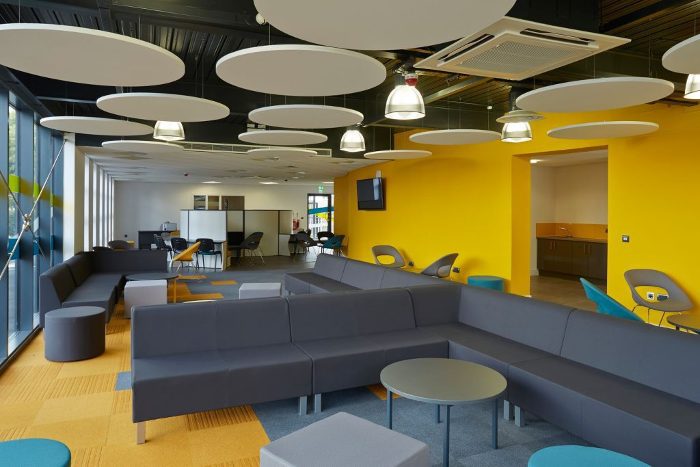

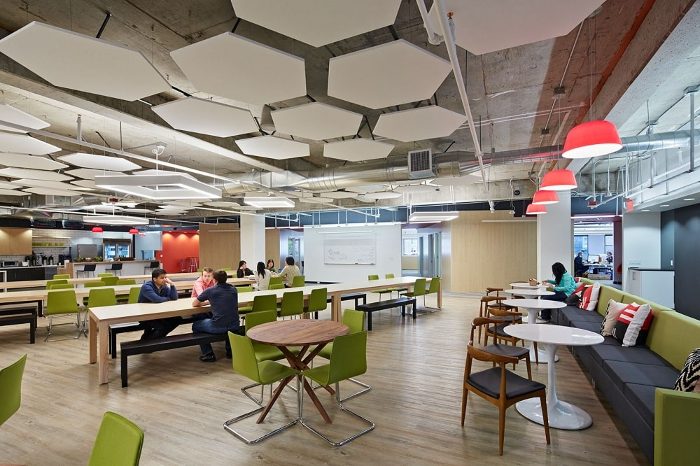

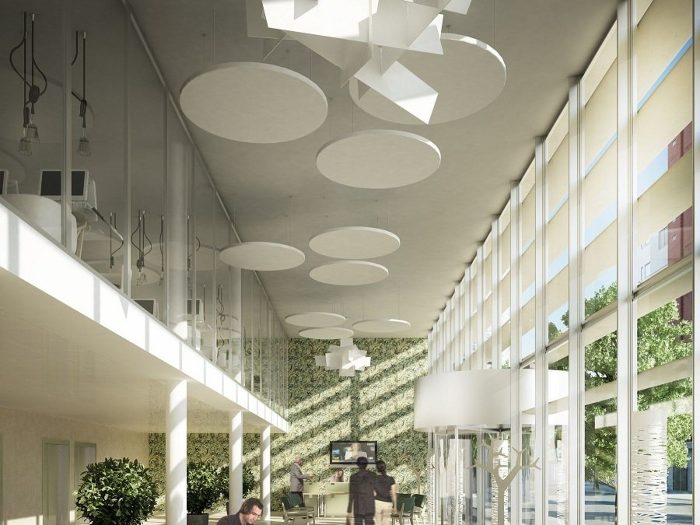

Kanopinin işi asma tavanla yarışmak değil, asma tavanın yapılamadığı yeri kurtarmaktır. Tesisatın bilinçli olarak açıkta bırakıldığı endüstriyel ofisler ve kafeler, beton döşemenin ısıtma soğutma yaptığı binalar, cam atriyumlar, mimari olarak tavanın kapatılmak istenmediği mekânlar. Tavanınız kapatılabiliyorsa size asma tavan öneririz ve gerekçesini de söyleriz.

Beton Tavanınız Isıtma Yapıyorsa

Isıl aktif döşemeli binalarda beton plağın içine gömülü borularla ısıtma ve soğutma yapılır; sistemin çalışması için beton yüzeyin odayla ısı alışverişini sürdürmesi gerekir. Tavanı tamamen kaplarsanız akustiği çözer, ısıl sistemi kaybedersiniz. Kanopi tam da bu noktada devreye girer: tavanın bir kısmını açık bırakarak iki ihtiyacı birlikte karşılar.

Rakamlar bu dengenin nerede kurulacağını gösteriyor. Tam ölçekli deneysel bir çalışmada, yatay emicilerle tavanın yüzde kırk üçü kaplandığında soğutma performansı kaybı yüzde on bir, yüzde altmışı kaplandığında yüzde yirmi üç, yüzde sekseni kaplandığında yüzde otuz altı çıkmış. Yani kaplama oranını yükseltmek belli bir noktadan sonra ısıl sistemi ciddi biçimde cezalandırıyor. Bu yüzden ısıl aktif tavanlarda kaplama oranını mekanik projeyle birlikte, tipik olarak yüzde altmışı aşmayacak şekilde belirliyoruz. Kanopide tavanı doldurmamak bir eksiklik değil, bir tasarım gerekliliğidir.

Ne Kadar Aşağı Asmalı, Aralarını Ne Bırakmalı?

İki somut sayı var ve ikisi de ölçüme dayanıyor. Birincisi asma yüksekliği: kanopiyi tavandan uzaklaştırmak emilimi 500 ile 4000 Hz bandında artırır ve yaklaşık bir metrede doygunluğa ulaşır. Bir metrenin ötesine inmek ek akustik kazanç getirmez, yalnızca tavan yüksekliğinden yer alır. Pratikte 20 ile 40 santimetre arası, kazancın büyük kısmını verir.

İkincisi kanopiler arası mesafe: birimleri birbirine 500 milimetreden yakın dizerseniz adet başına emilim bir miktar düşer. 500 milimetre ve üzerinde her kanopi tek başınaymış gibi çalışır. Yerleşim planını bu iki eşiği gözeterek çiziyoruz. Bu arada asma mesafesinin ısıl aktif tavanlarda soğutma kapasitesine kayda değer bir etkisi olmadığı da ölçülmüş; yani akustik için gereken boşluk ısıl sistemi ayrıca cezalandırmıyor.

Sprinkler Düzlemini Geçmeyin

Bu, kanopi projelerinin en çok atlanan ve en pahalıya patlayan detayı. Yatay asılı bir disk, yağmurlama başlığının püskürtme desenini engelleyebilir. Genel kural şu: kanopi, sprinkler başlığının deflektör düzleminin üstünde kalıyorsa püskürtme engellenmez; deflektörün altına inen bir eleman engel sayılır ve yangın projesinde ayrıca çözülmesi gerekir.

Burada akustikle yangın projesi arasında gerçek bir gerilim var: akustik olarak bir metreye kadar aşağı asmak kazanç sağlar, ama sprinkler düzlemi bu kazancı pratikte sınırlayabilir. Türkiye'de yağmurlama tasarımı Binaların Yangından Korunması Hakkında Yönetmelik gereği TS EN 12845'e göre yapılır ve son sözü projenin yangın mühendisi söyler. Duman dedektörleri de kanopilerin üzerine değil yapısal tavana monte edilir. Biz kanopi yerleşim planını sprinkler ve dedektör yerleşimiyle çakıştırıp projeye sunuyoruz; bu koordinasyonu keşif kapsamında yapıyoruz.

Konuşmacının Tepesine Asmayın

Emici kanopi ile yansıtıcı kanopi farklı ürünlerdir ve karıştırıldığında proje ters teper. Yansıtıcı bir reflektör sert yüzeylidir, konuşmacının sesini dinleyiciye yönlendirir, erken yansıma üretir ve konuşmanın seviyesini korur. Bizim kanopimiz emicidir: sesi yutar, çınlamayı ve genel gürültü seviyesini düşürür, erken yansıma üretmez.

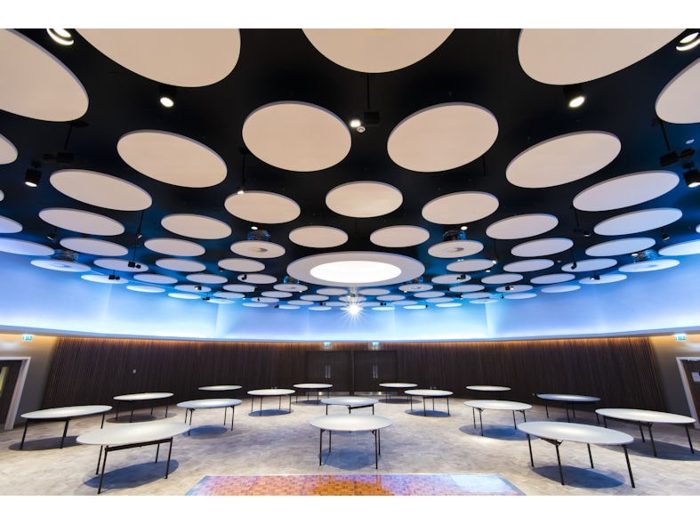

Ders sınıfı ve konferans salonu üzerine yapılan deneysel bir çalışma, emici tavan elemanlarının çınlamayı azaltırken konuşma seviyesini de belirgin biçimde düşürdüğünü gösteriyor. Yani konuşmacının tam tepesine emici kanopi asmak, faydalı erken yansımayı da yutar ve konuşmacıyı zayıflatır. Konuşma odaklı mekânlarda kanopiyi dinleyici alanının ve çınlamayı besleyen boş tavan bölgelerinin üstüne yerleştiriyoruz; konuşmacının üstündeki tavanın yansıtıcı kalması gerekiyorsa bunu keşifte açıkça söylüyoruz. Sesi yutmak ile sesi yönlendirmek iki ayrı iştir.

Kaç Adet Kanopi Gerekir?

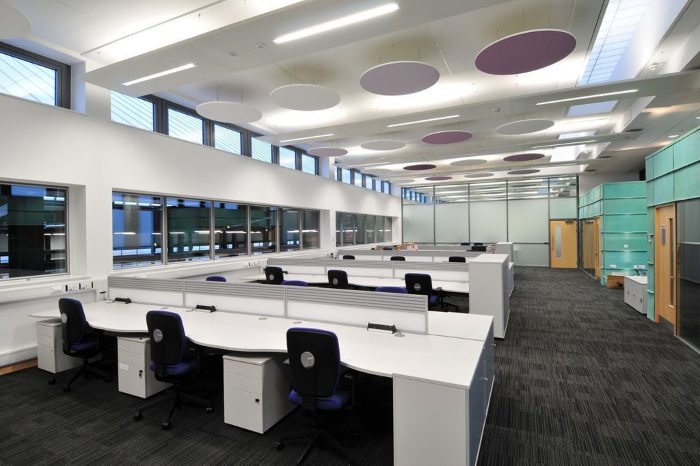

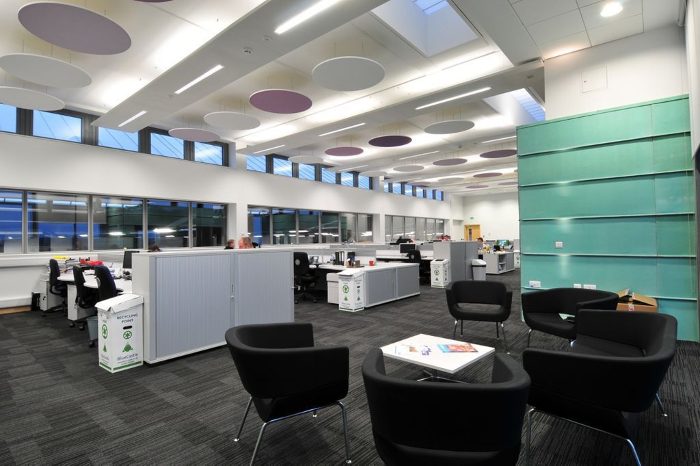

Kanopide birim metrekare değil adettir, ve adedi tahminle değil hesapla buluruz. Gereken toplam emilim, mekânın hacmi ve hedeflenen çınlama süresinden çıkar; mevcut emilim bundan düşülür; kalan miktar kanopinin adet başına emilim alanına bölünür. Örnek vermek gerekirse, yaklaşık 360 metreküplük ve boşken 2 saniye çınlayan bir açık ofiste hedefi 0,5 saniyeye çekmek için onlarca adet kanopi gerekir; "birkaç tane asalım yeter" gerçekçi bir beklenti değildir.

Yayımlanmış karşılaştırmalar bir şeyi daha gösteriyor: ilk yüzde otuz kaplama işin çoğunu yapar. Kaplamayı yüzde altmışa çıkarmak yalnızca 1 dB daha getirir. Bu yüzden bütçenizi tavana yığmak yerine, gereken emilimin bir kısmını duvar paneli ya da paravanla karşılamak çoğu zaman daha akıllıdır. Keşifte hangi dağılımın sizin mekânınıza uygun olduğunu hesaplayıp raporla veriyoruz.

Kanopi Neyi Çözmez?

Oval tavan panelleri ses emer; ses yalıtımı yapmaz. Odanın içindeki çınlamayı ve gürültü seviyesini düşürür, konuşmayı anlaşılır kılar. Üst kattan gelen ayak sesini ya da yan hacme geçen konuşmayı durdurmaz, çünkü yalıtım kütle ve süreklilik ister; havada asılı duran bir disk bunların hiçbirini sağlamaz. Böyle bir ihtiyacınız varsa ses yalıtım bariyerlerimiz ayrı bir sistem olarak devreye girer. Hangi problemin sizde olduğunu keşifte ayırıp yazılı bildiriyoruz.

Kanopi tesisatı da gizlemez ve gizlemeye çalışmaz. Bu ürün, açık tavan estetiğinin bilinçli bir tercih olduğu yerlerde çalışır; tesisatı saklamak istiyorsanız çözüm asma tavandır.

Hangi Tavan Ürününü Seçmelisiniz?

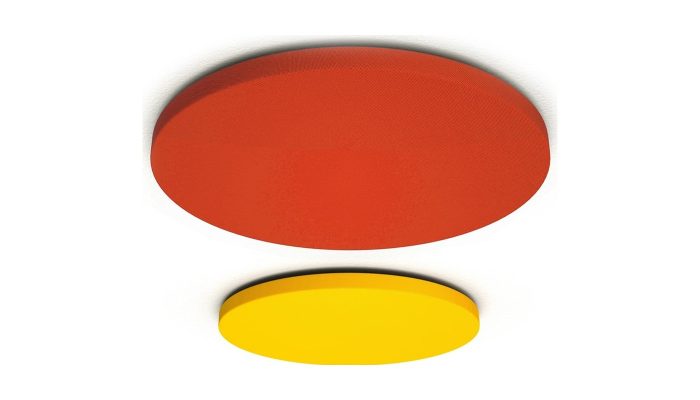

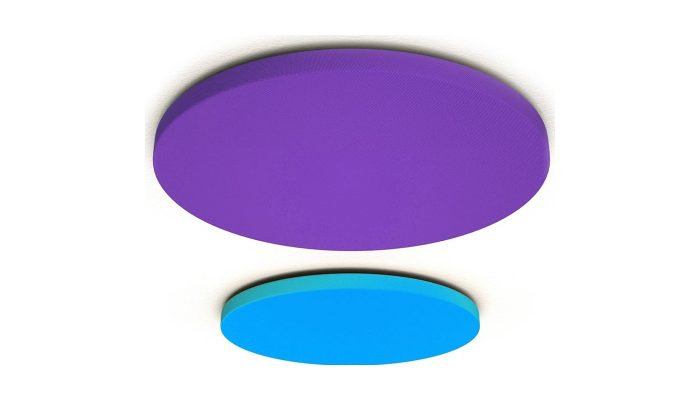

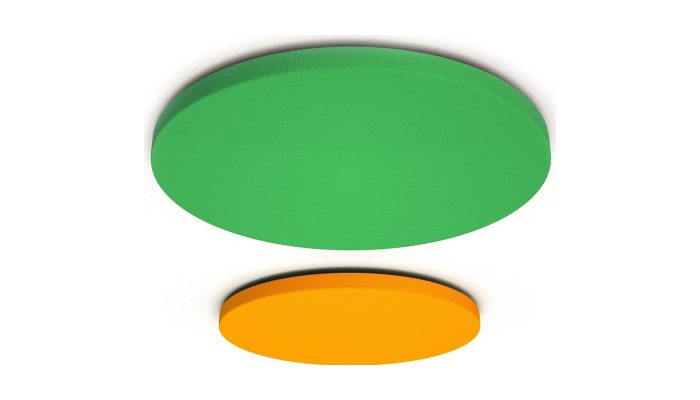

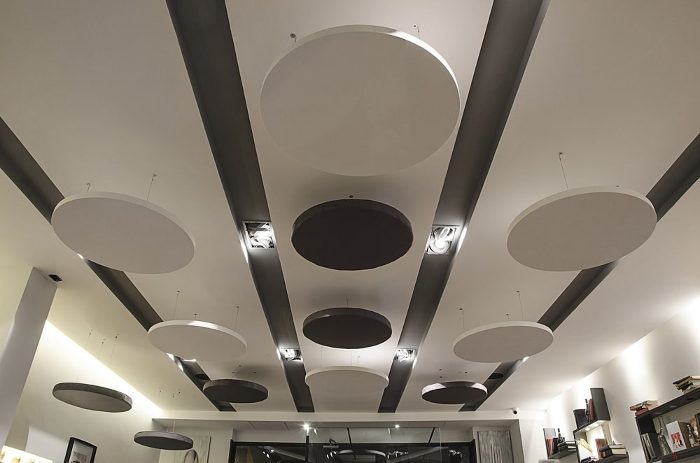

Tavan tarafında üç ürünümüz var ve üçü farklı işler yapar. Akustik baffle paneller tavana dikey asılan şeritlerdir; yüksek ve dar hacimlerde, tesisat yoğunluğunun yatay disk asmaya izin vermediği yerlerde işe yarar. Yüzer tavan panelleri yatay ada mantığında çalışır ve düz geometrisiyle daha nötr bir tavan kurar. Oval tavan panellerini, tavanın bir kompozisyon gibi okunmasını istediğinizde seçin: farklı çaplarda, ikili gruplar hâlinde, ızgaraya bağlı kalmadan.

Aynı oval formu duvarda da sunuyoruz. Oval duvar panellerinde panelin yalnızca bir yüzü sese bakar; tavanda asılıyken iki yüzü birden çalışır. Hangisini seçeceğiniz sesin nereden geldiğine ve hangi yüzeyin boş olduğuna bağlı; çoğu projede ikisini birlikte kurguluyoruz. Kumaş ve renk seçimini akustik kumaş kartelamızdan yapıyorsunuz; ofis akustik çözümleri sayfamızda hangi katmandan başlamak gerektiğini anlattık. Numune ya da keşif istiyorsanız iletişim sayfamızdan ulaşın. Mekânın hacmini ölçer, gereken kanopi adedini hesaplar, yerleşim planını sprinkler ve aydınlatma projesiyle çakıştırıp teklifle birlikte teslim ederiz.
