Cloth Screen Paneller

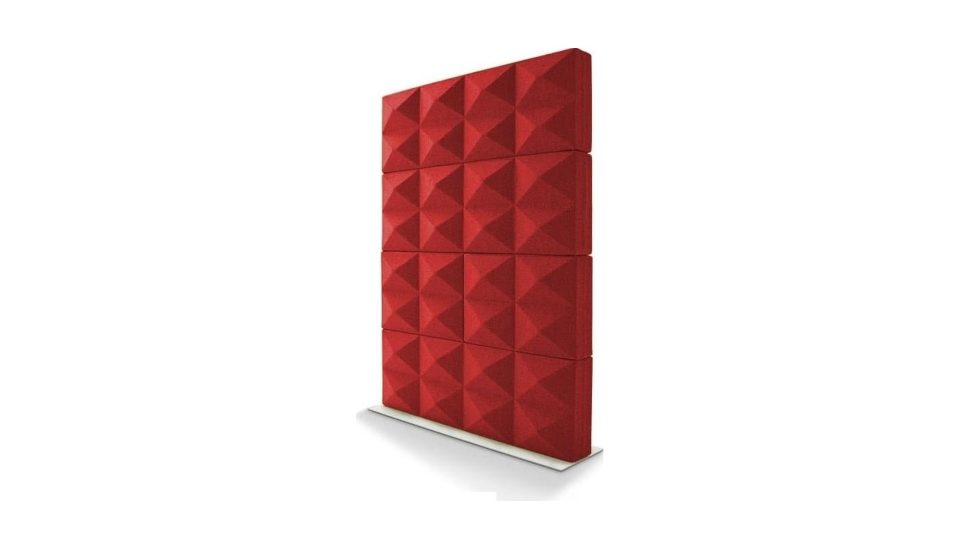

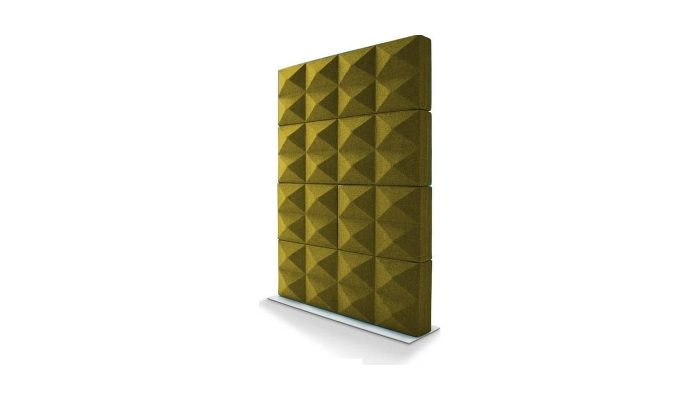

Cloth Screen Panel, kare piramit dokulu kumaş bloklardan kurulan, yüz milimetre gövdeli bir akustik ekrandır. Metal tabanı sayesinde yerde serbest durur; istenirse duvara da kaplanır. Kalınlığı onu kardeşlerinden ayırır: ince paneller odanın tiz yankısını alır, bu ekran onların göremediği alçak bandı açar. Panellerimizi projeye göre ölçüyor, kumaş ve renk seçimini birlikte yapıyoruz.

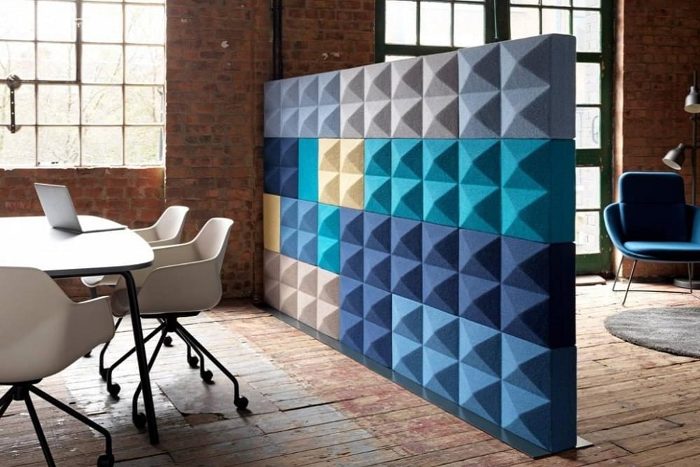

Blok Blok Kurulan Bir Ekran

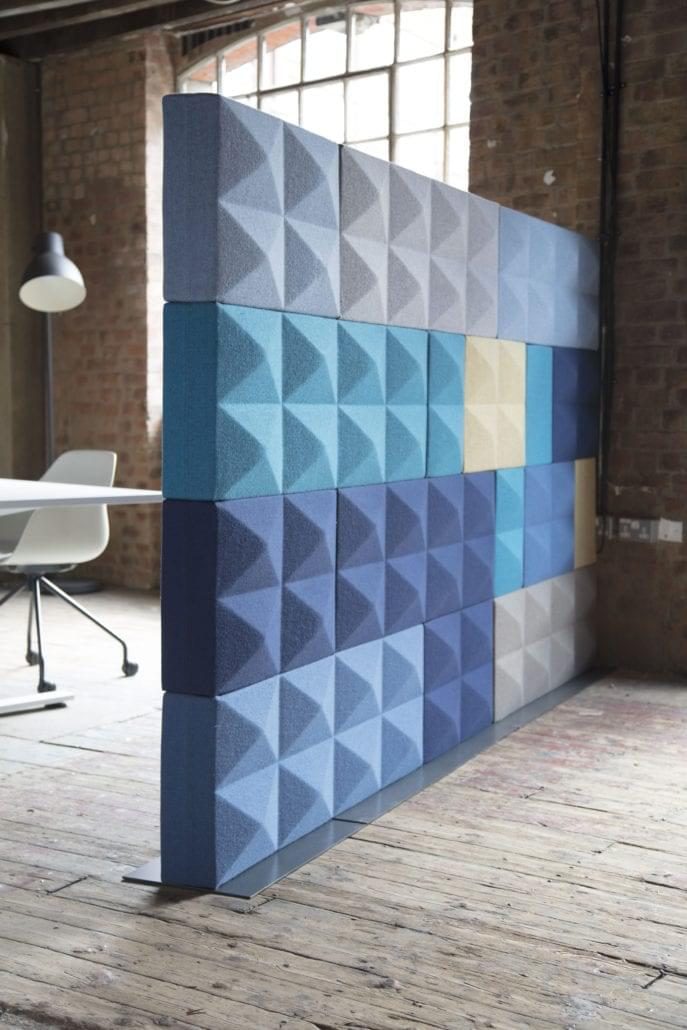

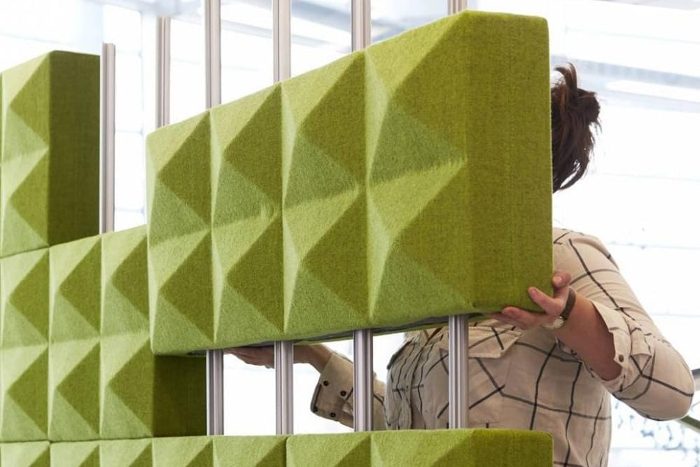

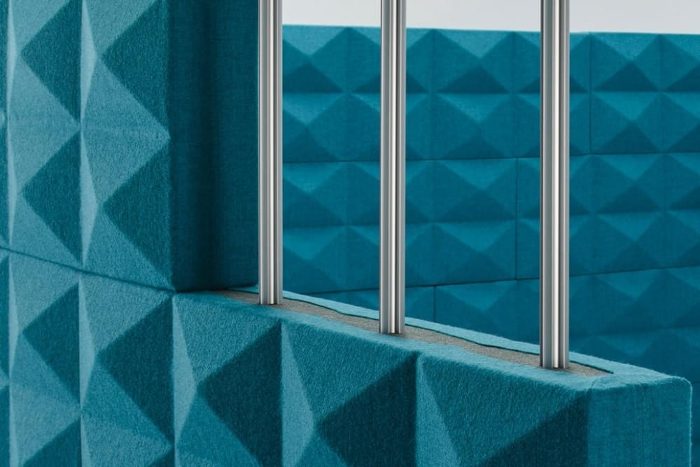

Bu ürün tek parça bir levha değil. Kare piramit yüzeyli bloklar bir iskelet üzerinde yan yana ve üst üste dizilerek ekranı oluşturur. İhtiyacınız bir masa arkasını kapatmaksa iki sıra yeter; bir açık ofisi ikiye bölmekse blok ekleyerek yükselir ve uzar. Modül ölçümüz 100 x 600 x 1500 milimetredir ve tek bir bloğun ağırlığı iskeletiyle birlikte 15 kilogramdır.

Yüzeydeki piramit kabartma tasarım kararıdır ve ışığa göre değişen bir gölge dokusu verir. Akustik işin büyük kısmını yüzeydeki bu kabartma değil, arkasındaki gövde yapar; kabartmanın kattığı yüzey artışı mütevazıdır. Bu ürünü seçenler genelde önce bu dokuyu sever, sonra kalınlığın ne kazandırdığını öğrenir.

Yüz Milimetre Ne Değiştirir?

Gözenekli bir emici sesi basınçla değil, hava parçacıklarının hızıyla yakalar. Bu hız sert bir yüzeyin tam üzerinde sıfırdır ve yüzeyden uzaklaştıkça artar; dolayısıyla bir emicinin işi, kalınlığının hangi dalga boyuna eriştiğine bağlıdır. Kabaca söylenirse malzeme, dalga boyunun onda birine ulaştığında anlamlı, dörtte birine ulaştığında tam emilim yapar. Yüz milimetre bu ölçütle yaklaşık 350 Hz civarından itibaren ciddi biçimde çalışmaya başlar; yirmi beş milimetrelik bir panel için aynı eşik 1300 Hz'in üstündedir.

Bunun ölçülmüş karşılığı çarpıcıdır. Yaklaşık 48 kg/m3 yoğunluktaki mineral yün levhalarda yayımlanan referans verilere göre, 125 Hz bandında elli milimetrelik bir levha 0,17 dolayında emerken yüz milimetrelik levha 0,84 dolayına çıkar. Yaklaşık beş kat. Aynı iki kalınlık 1000 Hz'de neredeyse hiç fark üretmez; ikisi de tavan yapmıştır. Kalınlığın getirisi doğrusal değildir, tamamen alçak frekansa yığılmıştır. Bu değerler referans malzeme verileridir, kendi ürünümüzün test raporu değildir; bitmiş panelin frekans eğrisini teklifle birlikte gönderiyoruz.

NRC'nin Görmediği Yer

Panel alırken bakılan ilk sayı NRC'dir ve bu ürün için tam da o sayı yanıltır. NRC yalnızca 250, 500, 1000 ve 2000 Hz'deki emilim katsayılarının ortalamasıdır; 125 Hz bandını hesaba katmaz. Sonuç şu: elli milimetrelik bir panel de NRC 1,00 mertebesine çıkar, yüz milimetrelik olan da 1,15 dolayında kalır. Kâğıt üzerindeki fark yüzde on beş görünür. Aynı iki panelin 125 Hz'deki gerçek farkı ise yaklaşık beş kattır.

Yani kalınlığın parasını alçak frekansta ödersiniz ve karşılığını NRC'nin bakmadığı yerde alırsınız. Bir de kataloglarda 1,15 ya da 1,24 gibi birden büyük katsayılar görürsünüz; bu, sesin yüzde yüzünden fazlasının yutulduğu anlamına gelmez. Çınlama odası ölçümünde numunenin kenarlarından kırınan ses hesaba karışır ve katsayı biri aşabilir. Standardın kendisi bunu kabul eder. Ürün karşılaştırırken tek bir ortalama sayıya değil, tam frekans eğrisine bakmak gerekir; biz o eğriyi vermekten çekinmiyoruz.

İki Yüzden Emen Bir Gövde

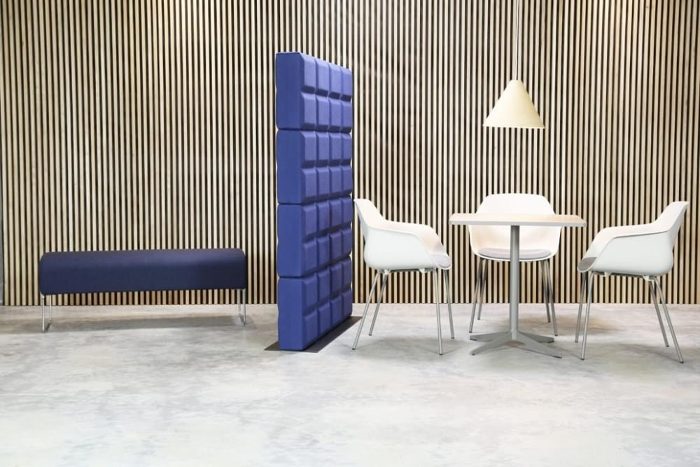

Serbest duran bir ekranın duvara monte panelde bulunmayan bir avantajı var: her iki yüzü de çalışır. Altmış santime bir buçuk metrelik bir modül duvara asıldığında yaklaşık 0,9 metrekarelik bir emici yüzey sunar. Aynı modül yerde serbest durduğunda ön yüzü, arka yüzü ve kenarlarıyla birlikte iki metrekarenin üzerine çıkar. Aynı malzemeden yaklaşık iki katı iş.

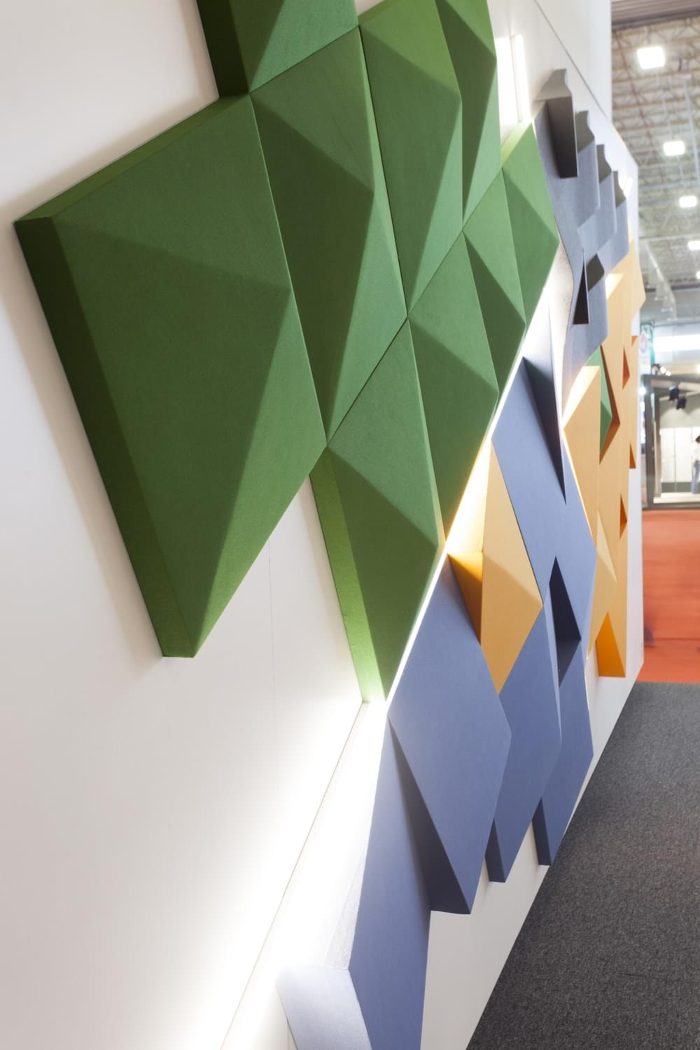

Fizik tarafında ikinci bir kazanç daha var. Duvara yapışık bir emici, hava parçacık hızının sıfıra indiği bölgeye sıkışır. Havada serbest duran bir ekrana ise ses her yönden ulaşır ve emici, hızın yüksek olduğu bölgede çalışır. Bu, kalınlığın alçak frekans getirisini destekleyen bir konumdur. Duvara monte etmek isterseniz de yapıyoruz; o durumda metrekare başına on yedi kilogramı aşan yüzey ağırlığı nedeniyle askı sistemini biz projelendiriyoruz, alçıpan duvarda basit bir vidayla asılacak bir ürün değildir.

Emici Bir Ekran, Yalıtım Duvarı Değil

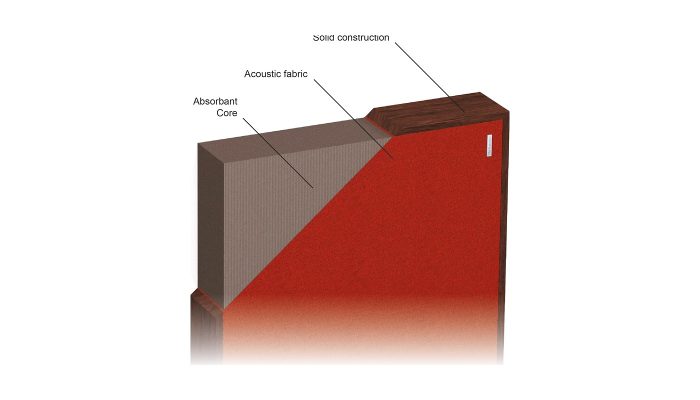

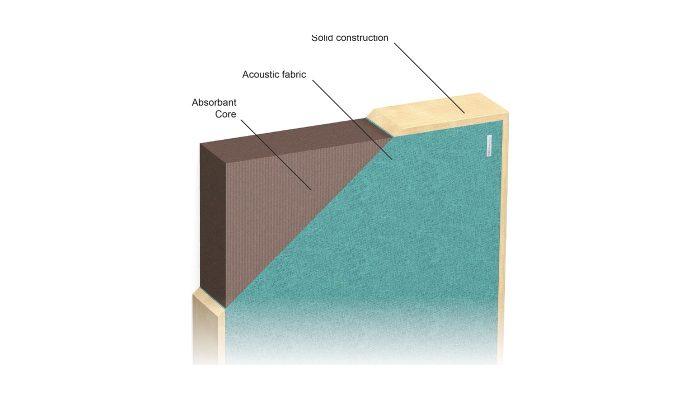

Bu ekran ses emer; ses yalıtımı yapmaz. İki iş birbirinin zıddıdır, çünkü yalıtım sesin malzemeye girmemesini, emilim ise tam tersine girmesini ister. Gövdemiz bilerek hava geçirgendir, kumaşı bilerek ses saydamdır. Girmeyen sesi yutamazsınız.

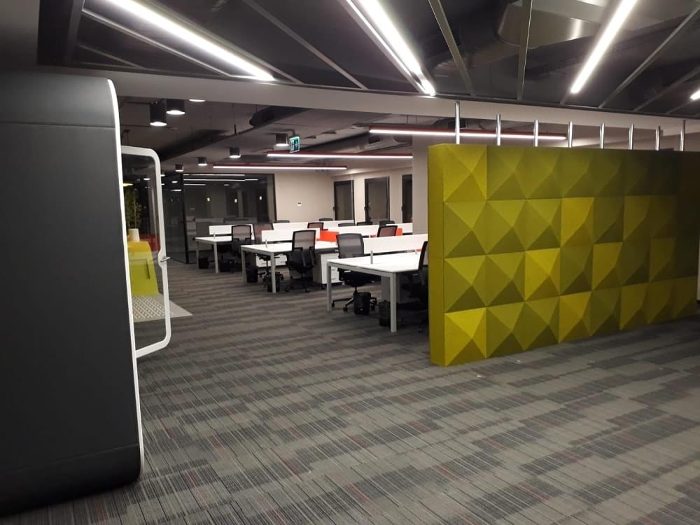

Bunun pratik sonucu net: ekran odanın içindeki sesi yönetir, yankıyı ve uğultuyu düşürür, konuşmanın açık ofiste yayılmasını sınırlar. Yan odaya ya da komşuya geçen sesi durdurmaz. Böyle bir şikâyetiniz varsa iş duvarda, kapıda ve döşemededir; o problemin ürünü ses yalıtım bariyerleridir. Mekânı gezerken iki sorunu birbirinden ayırıyor, sizde hangisinin olduğunu raporla bildiriyoruz.

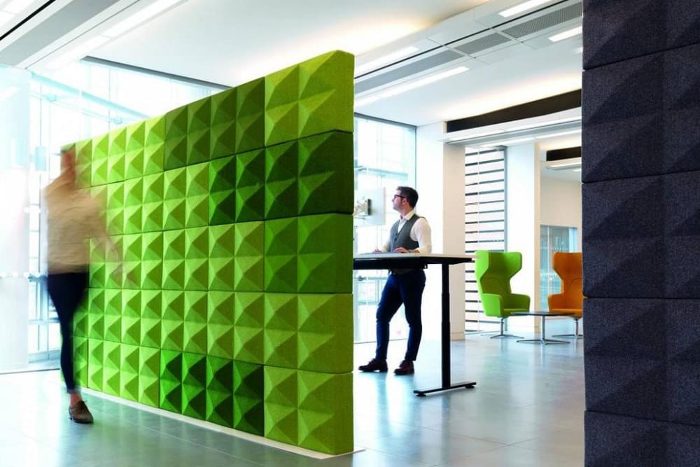

Bir Buçuk Metre Kime Yeter?

Bir bölücünün sesi ne kadar kestiğini belirleyen şey malzemesi değil, sesin üstünden dolanmasıdır. Ne kadar iyi bir gövde koyarsanız koyun, ekranın tepesinden geçen yolu kapatamazsınız; bu yüzden bölücüde yükseklik malzemeden daha belirleyicidir.

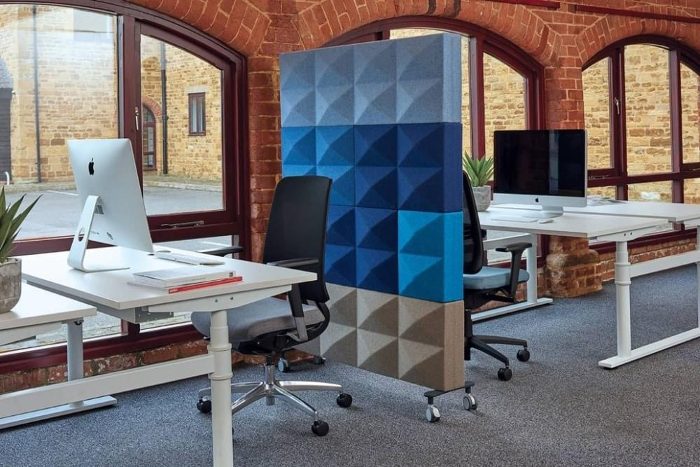

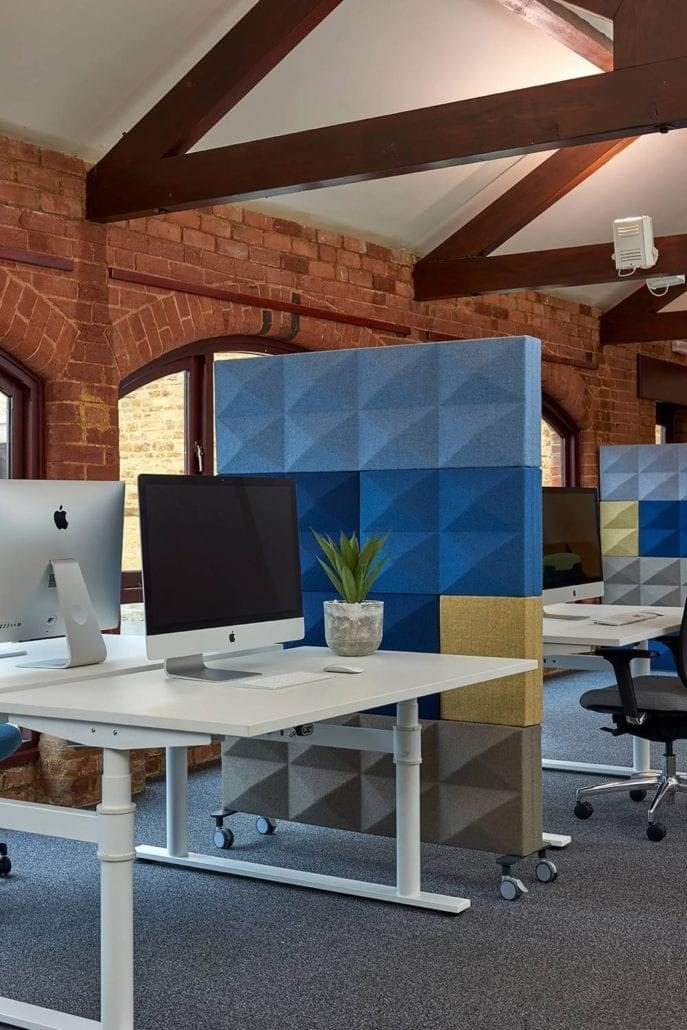

Oturan bir kişinin kulak yüksekliği yaklaşık 1,2 metredir. Bir buçuk metrelik ekranımız oturan iki kişi arasındaki doğrudan konuşma yolunu keser ve konuşmanın anlaşılırlığını komşu masada belirgin biçimde düşürür. Ayakta duran bir kişinin sesini aynı ölçüde kesmez, çünkü ayaktaki kulak yüksekliği ekranın üst kenarına yakındır. Ayakta yapılan sohbetlerin de kesilmesi gerekiyorsa blok ekleyerek yükseltiyor ya da yerleşimi ona göre kurguluyoruz. Bunu baştan söylüyoruz ki beklentiniz doğru kurulsun.

Ekran Tek Başına Yeter mi?

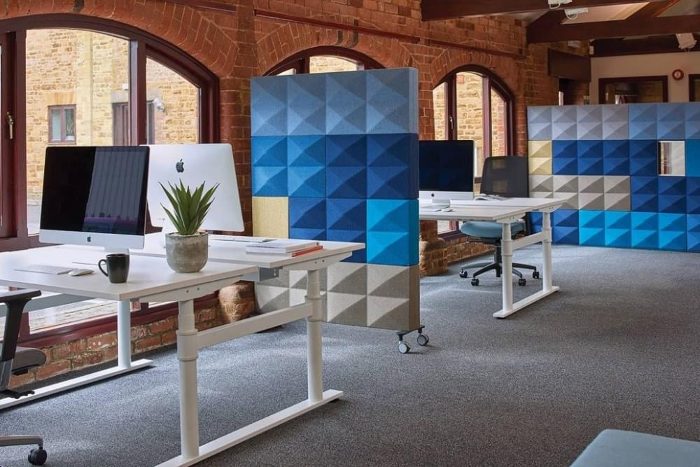

Açık ofiste ekranın işe yaradığı doğru, ama en verimli sıra şu: önce yüksek performanslı emici bir tavan, sonra ekran. Ölçümler, ekranların konuşmanın mesafeyle sönümünü tek başına belirgin biçimde artırdığını; emici tavan ve duvar yüzeyleriyle birlikte kurulduğunda ise aynı ekranların bu sönümü neredeyse iki katına çıkarabildiğini gösteriyor. Yani ekran, emici tavanın yerine geçen bir şey değil, onun etkisini çarpan bir şey.

Bir başka ölçülmüş gerçek de şu: iyi bir bölücü, sesi engelleyen bir gövde ile her iki yüzünde emici katman taşır. Yalnızca engelleyen ama yüzeyi sert ve yansıtıcı olan bir paravan, sesi konuşana ve yanındaki masaya geri döndürür. Bizim ekranımızın iki yüzü de emicidir. Mekânınızda hangi katmanın eksik olduğunu ofis akustik çözümleri kapsamında çıkarıyor, bütçenizi en çok işe yarayacak yere yönlendiriyoruz.

Yoğunluk: Daha Sıkı Her Zaman Daha İyi Değil

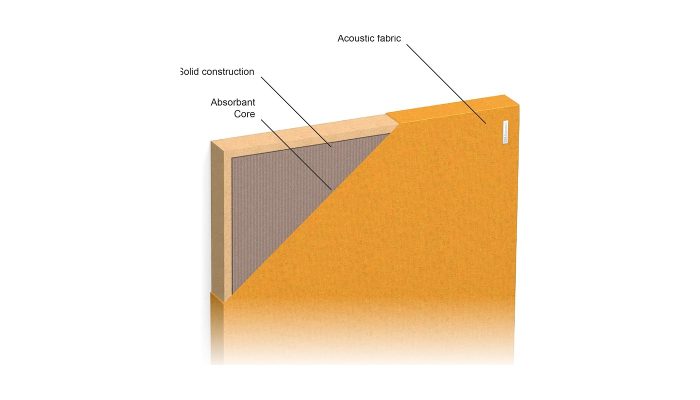

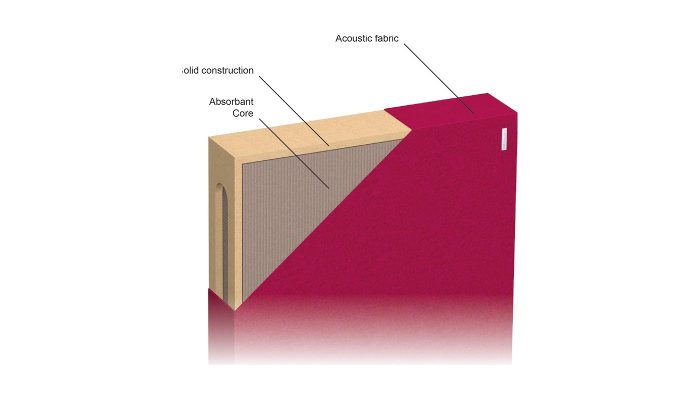

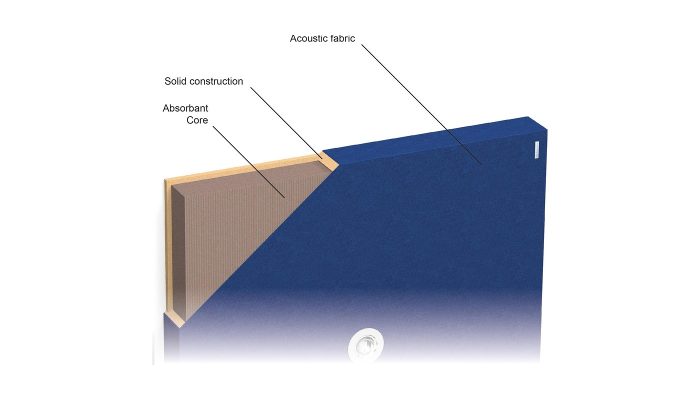

Emici çekirdeğimizin yoğunluğu 50 ile 60 kg/m3 arasındadır ve bu rakam rastgele seçilmemiştir. Gözenekli emicide belirleyici büyüklük hava akış direncidir ve bunun iki uçlu bir optimumu vardır. Malzeme çok seyrekse ses içinden sürtünmeden geçer ve enerji ısıya dönüşmez. Malzeme çok yoğunsa ses malzemenin içine giremez, yüzeyden yansır ve emilim yine düşer.

Geniş bantlı bir emici için sektörde tavsiye edilen aralık kabaca 45 ile 75 kg/m3 arasıdır; bizim çekirdeğimiz bu pencerenin tam ortasında oturur. Piyasada sık duyulan "ne kadar yoğunsa o kadar iyi emer" cümlesi bu yüzden yanlıştır: yoğunluk arttıkça alçak frekans bir yere kadar iyileşir, ama yüksek frekansı odaya geri yansıtma eğilimi de artar. Not: 15 kilogramlık ağırlık bloğun tamamına, iskelet ve tabanla birlikte aittir; 50-60 kg/m3 ise yalnızca emici çekirdeğin yoğunluğudur. İkisi farklı şeyleri ölçer.

Bas Tuzağı mı? Sınırı Nerede?

Tam anlamıyla değil, ama bas bandının kapısını gerçekten aralayan ilk kalınlık sınıfı budur. Düz duvarda yüz milimetrelik gözenekli bir gövde 125 Hz'de ciddi iş görür; bu, elli milimetrelik bir panelin yapamayacağı şeydir. Buna karşılık 60 Hz civarındaki derin oda modlarını tek başına çözmez. Öyle bir bandı yutmak için gereken malzeme derinliği metre mertebesine çıkar ve gözenekli malzeme orada ekonomik olmaktan çıkar; membran tipi emiciler ya da rezonatörler devreye girer.

İki pratik notumuz var. Ekranı oda köşesine çapraz yerleştirdiğinizde işi belirgin biçimde iyileşir: köşe, oda modlarında basıncın en yüksek olduğu yerdir ve çapraz yerleşim gövdenin arkasında ek bir hava hacmi yaratıp etkin derinliğini büyütür. Duvara monte kurgularda ise arkada boşluk bırakmak emilimi alçak frekansa kaydırır, ancak boşluğun kabaca malzeme kalınlığı kadar olması gerekir; aşırı boşluk orta bantta çukur açar ve kazanç yerine kayıp getirir. Odanızda bas problemi varsa panellerin nereye ve kaç adet gireceğini hesaplayıp teklifte veriyoruz.

Yangın Belgesi ve Kumaş

Ekranlarımız UNI 9175:2008 Sınıf 1 IM belgelidir. Bu, döşemeli ve dolgulu mamullerin küçük alev karşısındaki davranışını ölçen İtalyan standardıdır ve 1 IM, standardın verdiği üç sınıfın en iyisidir. Test, numuneye kademeli sürelerle küçük bir alev uygular ve alev kaynağı çekildikten sonra malzemedeki alevin kendiliğinden sönmesini arar.

Burada dürüst bir ayrım yapıyoruz. Türkiye'de yapı malzemelerinin yangına tepki sınıflandırması TS EN 13501-1 üzerinden yürür ve bu iki sistem arasında resmî bir dönüşüm tablosu yoktur; farklı kapsamları, farklı testleri vardır. Projeniz ekranı bir mobilya ya da ekipman olarak değerlendiriyorsa elimizdeki belge doğru belgedir. Şartnameniz yapı malzemesi olarak Euroclass bir sınıf istiyorsa bunu teklif aşamasında bize iletin; hangi belgeyle çıkabileceğimizi net yazıyor, gerekirse çekirdek ve kumaş kombinasyonunu ona göre kuruyoruz. Kumaş tarafında akustik kumaş kartelamızdan seçim yapıyorsunuz; kumaşın sesi gövdeye geçirmesi şart olduğu için kartelayı bu kritere göre oluşturduk.

Bu Ekranı Ne Zaman Seçmelisiniz?

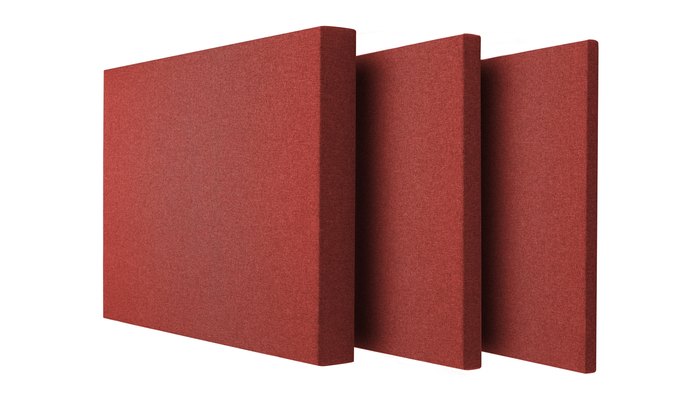

Sorununuz yalnızca tiz yankı ve konuşma anlaşılırlığıysa, yani toplantı odası, sınıf ya da çağrı merkezi tipi bir mekândaysanız, yirmi beş ile elli milimetre arası paneller bu işi zaten yapar ve yüz milimetre size bu bantta ölçülebilir bir fark vermez. O durumda akustik duvar panellerimiz ya da duvarına afiş asılacaksa akustik pano panellerimiz doğru tercihtir. Masaya monte edilecek alçak bir bölücü arıyorsanız akustik masa seperatörü, düz yüzeyli klasik bir paravan yeterliyse akustik bölücü paravan daha ekonomik yoldur.

Cloth Screen Panel'i şu üç durumda seçin. Birincisi, mekânınızda ince panel taktığınız halde uğultunun geçmemesi: problem büyük olasılıkla NRC'nin bakmadığı alçak bantta ve orada kalınlık gerekiyor. İkincisi, kaynağın kendisinin alçak frekanslı olması: prova ve davul odaları, dinleme odaları, jeneratör ve makine hacimleri, yüksek tavanlı yankılı salonlar. Üçüncüsü, duvara müdahale edemiyor olmanız: kiralık ofiste, esnek plan ofiste ya da fuar ve showroom kurulumunda ekran serbest durur, taşınır, plan değişince yeniden dizilir. Ofiste yankıyı azaltma yazımız hangi katmandan başlamak gerektiğini anlatıyor. Numune ya da keşif için iletişim sayfamızdan bize yazın; hacmi ölçüp gereken blok sayısını hesaplıyor, dizilim planını teklifle birlikte gönderiyoruz.
