Havadan Gelen Ses mi, Darbe Sesi mi? Farkı ve Çözümleri

Aynı apartmanda iki komşunuz var. Biri akşamları televizyonun sesini sonuna kadar açıyor; öbürünün çocukları da salonda koşturuyor, sandalye çekiyor, ara sıra bir şey düşürüyor. İkisinden de rahatsızsınız ve ikisine birden aynı adı takıyorsunuz: "komşu gürültüsü". Oysa bu iki ses fiziksel olarak akraba bile değil. Biri havada doğup size ulaşıyor, öbürü doğrudan binanın betonuna vurup oradan yayılıyor. Ve işin can alıcı yanı şu: birini susturan çözüm, öbürüne neredeyse hiç yaramıyor.

Sahada en çok para kaybettiren yanlış da tam burada başlıyor. İnsan "sesi keseceğim" diye duvara kütle yığıyor, sonra üst kattan gelen ayak sesi hiç azalmayınca "ses yalıtımı işe yaramadı" diye düşünüyor. Halbuki yanlış hastalığa doğru ilacı vermiş. Bu yazıda iki gürültü türünü, hava doğuşlu sesi ile darbe sesini: kökeninden ölçü birimine, çözüm mantığından teşhisine kadar yan yana koyacağız. Sonunda bir sesi duyduğunuzda "bu havadan mı geliyor, yoksa yapıya mı vuruyor" sorusuna kendiniz cevap verebileceksiniz; çünkü doğru çözüm hep bu cevapla başlar.

İki farklı düşman: havadan ve darbe

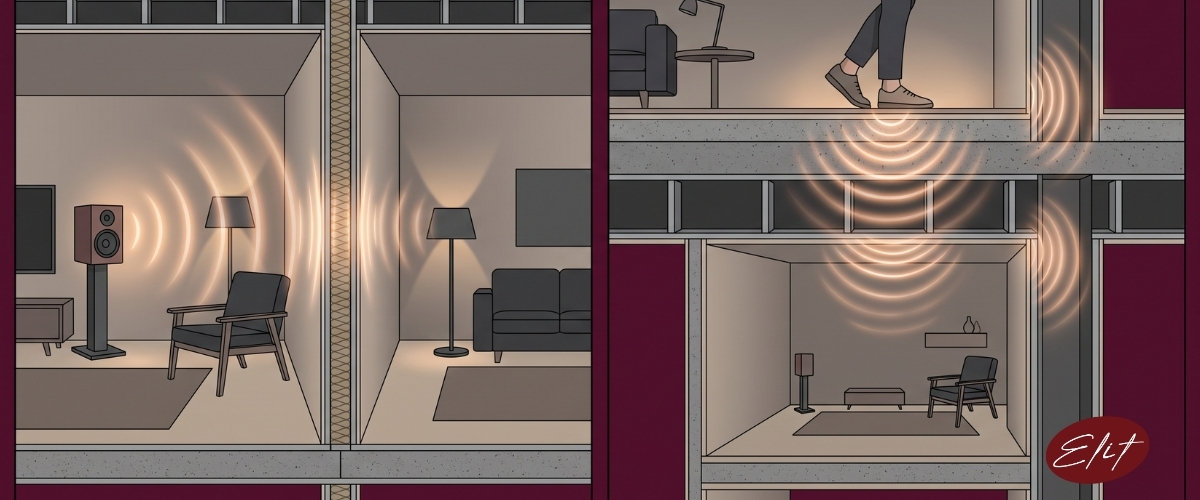

Bir binada gürültünün bir mekândan diğerine geçmesinin iki temel yolu vardır ve akustikçiler bu ikisini asla aynı kefeye koymaz. Ayrımın özü basit bir soruda saklı: ses enerjisi yapıya nasıl giriyor?

Hava doğuşlu ses (İngilizcede airborne noise) havada doğar. Konuşma, televizyon, müzik, köpek havlaması, klimanın uğultusu... hepsi havayı titreştirerek yayılır. Bu ses dalgası bir duvara ya da tavana çarptığında yüzeyi hafifçe titreştirir, o yüzey de öbür odada tekrar sese dönüşür. Yani ses, katı engele varana kadar yolculuğunun tamamını havada yapar.

Darbe sesi (İngilizcede impact noise ya da structure-borne noise, yani yapı doğuşlu ses) ise havayla hiç uğraşmaz. Bir cisim doğrudan yapıya vurur: üst kattaki ayak, yere düşen telefon, sürüklenen sandalye, çarpan kapı. Darbenin enerjisi hiç havada dolaşmadan, doğrudan betona, döşemeye, kolona zerk edilir ve oradan yayılır. Kaynağın kendisi zaten yapının içindedir.

Bu "giriş biçimi" farkı kulağa teknik bir ayrıntı gibi gelebilir ama her şeyin anası odur. Havadan gelen sesi durdurmak için önüne ağır bir engel dikersiniz. Darbe sesini durdurmak içinse engel dikmek yetmez; çünkü enerji zaten engelin içindedir. Bu yüzden ikisinin çözümü kökten farklıdır.

Hemen bir karışıklığı önleyelim. Bu ayrım, sık duyduğunuz "ses yalıtımı mı, ses emilimi mi" ayrımıyla aynı şey değildir. O ayrım sesle ne yapmak istediğinizle ilgilidir: sesi odada mı tutuyorsunuz, yoksa odanın kendi yankısını mı kesiyorsunuz? Onu ses yalıtımı ile ses emiliminin farkını anlattığımız yazıda ele aldık. Buradaki ayrım bambaşka bir eksende: sesin binaya nasıl girdiğiyle, yani gürültünün türüyle ilgili. İkisini birbirine karıştırmayın; farklı sorulara cevap veriyorlar.

Hava doğuşlu ses: sesin havada yolculuğu

Havadan gelen sesin serüvenini bir davulun derisi gibi düşünün. Kaynak (diyelim komşunun hoparlörü) havayı titreştirir, bu basınç dalgaları odada yayılıp ortak duvara çarpar. Duvar, tıpkı gergin bir davul derisi gibi, gelen dalganın ritmine uyup mikroskobik ölçekte ileri geri titrer. Ve titreyen her yüzey ses üretir: duvarın öbür yüzü, sizin odanızın havasını iteleyerek sesi yeniden doğurur. Siz de komşunun müziğini duyarsınız. Ses hiçbir yerde delik açmaz; duvarı adeta ikinci bir hoparlöre çevirir.

Bu mekanizmayı bilince çözümün mantığı da kendiliğinden ortaya çıkar. Bir yüzeyi titreştirmek ne kadar zorsa, ses o kadar az geçer. Yüzeyi titreştirmeyi zorlaştıran ilk şey kütledir. Ağır, yoğun bir duvarı aynı ses dalgasıyla titreştirmek, ince bir bölmeyi titreştirmekten çok daha güçtür. Akustikte bunun adı kütle yasasıdır: kabaca, bir bölmenin kütlesini iki katına çıkardığınızda havadan yalıtımı yaklaşık 6 dB artar. Betonun neden alçıpandan iyi yalıttığının, çift camın neden tek camı dövdüğünün özeti budur.

Ama kütle tek başına bir yere kadar. Havadan gelen sesin sinsi tarafı, en ufak boşluktan sızmasıdır; bu konuda ses tıpkı su gibidir. Duvarınız ne kadar ağır olursa olsun, kapının altındaki parmak kalınlığındaki boşluk, priz kutusundaki delik ya da kapatılmamış bir tesisat kanalı bütün emeği boşa çıkarır. Bu yüzden havadan yalıtımında ikinci kural sızdırmazlıktır: tek bir kaçak nokta, en iyi duvarın bile karnesini bozar.

Üçüncü ve en güçlü silah ayrıştırmadır (İngilizcesiyle decoupling). Tek bir kalın duvar yerine, aralarında boşluk ve esnek bağlantı bulunan iki ayrı katman kurarsanız, titreşimin birinden ötekine geçme yolunu kesersiniz. İlk katman titrer ama bu titreşimi ikinci katmana aktaramaz; ses köprüsü kopar. Kütle, sızdırmazlık ve ayrıştırma; havadan gelen sesle savaşın üç temel prensibi bunlardır. Frekansına göre zorluğu da değişir: konuşma gibi orta-tiz sesleri durdurmak nispeten kolaydır, ama komşunun bas gitarı ya da alt kattaki subwoofer gibi kalın sesler en zorlu müşteridir; bas frekanslar kütleyi de ayrıştırmayı da zorlar.

Darbe sesi: yapıya doğrudan çarpan

Şimdi tamamen başka bir sahneye geçelim. Üst komşu topuklu ayakkabıyla salonda yürüyor. Her adımda ayakkabının topuğu döşemeye vuruyor ve o darbenin enerjisi doğrudan betona giriyor. Havada hiçbir yolculuk yok; ses zaten yapının içinde doğuyor. Beton döşeme bu enerjiyle titreşiyor ve alttaki dairede (yani sizin tavanınızda) yeniden sese dönüşüyor. Bu kez asıl hoparlör tavanınızın kendisi.

Darbe sesini bu kadar baş belası yapan iki özelliği var. Birincisi, yapıya bir kez girdi mi kolay kolay durmaz. Titreşim döşemenin içinde yanal olarak ilerler, kolonlara, yan duvarlara geçer ve kaynağından epey uzakta yeniden ses olarak dışarı çıkar. Üst kattaki bir tıkırtıyı sadece tam altındaki odada değil, yandaki hatta çapraz konumdaki odada bile duyabilmenizin nedeni budur. İkincisi, çoğunlukla kalın ve alçak frekanslı bir "gümbürtü" olarak gelir; o duyduğunuz kadar hissettiğiniz, göğsünüzde bir baskı yaratan tok ses.

Peki neden kütle burada işe yaramıyor? İşte insanların en çok yanıldığı nokta bu. Havadan gelen sese karşı harika iş gören "duvarı ağırlaştır" mantığı, darbe sesinde büyük ölçüde çöker. Çünkü enerjiyi zaten doğrudan yapıya verdiniz; döşemeyi kalınlaştırmak titreşimi bir miktar azaltır ama iletim yolunu koparmaz. 30 santimlik betonarme bir döşeme bile üst kattaki tokmak gibi adımı alt kata rahatça geçirir. Ağırlık, havada seyahat eden bir sese engeldir; ama enerji katının içine zerk edilmişse, ağırlık onu tutamaz. Bunu sezmek darbe sesini anlamanın kilididir.

Darbe sesi yalnızca insan hareketiyle de sınırlı değil. Binaya rijit biçimde bağlanmış her makine bir darbe/titreşim kaynağıdır: duvara sıkı monte edilmiş bir klima dış ünitesi, döşemeye oturan çamaşır makinesi, asansör motoru, tesisat pompası. Bunların ürettiği titreşim de tıpkı ayak sesi gibi yapının içinden yayılır ve uzaktaki bir dairede uğultu olarak duyulur. Çözüm mantığı da aynıdır: ya darbeyi kaynağında yumuşat, ya da titreşimin yapıya geçtiği yolu esnek bir katmanla kes.

Sahada yıllarca şunu gördük: "ses geçiyor" diye gelen şikâyetlerin yarısı aslında havadan, yarısı darbeden. Ama müşteri ikisini de aynı cümleyle anlatıyor. İşin ustalığı, daha ölçüm cihazını çıkarmadan hangisiyle uğraştığınızı doğru tahmin etmekte başlıyor.

İkisini yan yana koyalım

İki türü ayrı ayrı anlattık; şimdi hepsini tek bir çerçevede görelim. Aşağıdaki tablo, havadan gelen sesle darbe sesinin sekiz ayrı eksende nasıl ayrıştığını özetliyor. Bir sorunla karşılaştığınızda bu tabloyu bir teşhis kılavuzu gibi kullanabilirsiniz.

Tabloya bakınca üç satır özellikle dikkat çekmeli. Baskın frekans satırı, darbe sesinin neden daha rahatsız edici hissedildiğini açıklıyor: bas sesler duvarlardan daha kolay sızar ve bedende hissedilir. Ölçü birimi satırlarındaysa dikkat edilecek sinsi bir ters yön var; havadan yalıtımında büyük sayı iyiyken, darbe sesinde çoğu birimde küçük sayı iyidir. Bir sonraki başlıkta tam olarak bunu konuşacağız.

Ölçü birimleri: Rw/DnT,w vs L'nT,w/IIC

Her iki gürültü türünün de kendi ölçü birimleri var ve bunları karıştırmak, teknik föy okurken en sık yapılan hatalardan biri. Kısaca ayıralım; bu değerlerin her birini ne ölçtüğü, hangi aralıkta gezdiği ve nasıl okunacağıyla derinlemesine anlattığımız akustik performans değerleri rehberimiz daha ayrıntılı bir kaynak. Burada odak, iki grubun mantık olarak nasıl zıt çalıştığında.

Havadan yalıtımın ölçüleri: büyük sayı iyi

Havadan gelen sese karşı bir elemanın performansı, o elemanın sesi ne kadar azalttığıyla ölçülür. Dolayısıyla mantık sezgiseldir: çok azaltıyorsa değer büyük, iyi.

• Rw (ağırlıklı ses azaltım indeksi): Laboratuvarda, ISO 717-1'e göre ölçülen, bir yapı elemanının havadan yalıtımını tek sayıya indiren değerdir. Büyük olması iyidir.
• R'w (üstteki tırnak işaretine dikkat): Aynı elemanın sahadaki, yani gerçek binadaki karşılığı. Yan yollardan sızan sesi de içerdiği için genellikle laboratuvar Rw'sinden birkaç puan düşük çıkar.
• DnT,w (ağırlıklı standart seviye farkı): İki oda arasında sahada ölçülen fark. Yalnızca duvarın değil, bütün geçiş yollarının toplam sonucunu verdiği için bina yönetmeliklerinin dilidir.
• STC (Sound Transmission Class): Aynı işin Kuzey Amerika kökenli karşılığı. Farklı frekans aralığı kullansa da mantığı Rw'yle aynıdır; büyük iyidir.

Darbe sesinin ölçüleri: küçük sayı iyi

Burada mantık tersine döner ve kafa karışıklığının asıl kaynağı da budur. Darbe sesi ölçümünde standart bir tokmak makinesi (tapping machine) kullanılır: her biri 0,5 kilogramlık beş çekiç, 40 milimetre yükseklikten, saniyede 10 kez döşemeye düşer. Bu, standartlaştırılmış bir "ayak sesi" gibidir. Sonra alt odada oluşan ses seviyesi ölçülür. Yani ölçtüğünüz şey doğrudan alt odaya sızan gürültünün seviyesidir; ne kadar az sızarsa o kadar iyi.

• Ln,w (ağırlıklı normalize darbe sesi basınç düzeyi): Laboratuvarda ölçülür. Bir alt odada duyulan darbe gürültüsünü verir; küçük sayı iyidir. Havadan yalıtımın tam tersi yönde okunur.
• L'nT,w (tırnaklı hâli): Sahadaki karşılığı, ISO 717-2'ye göre. Gerçek binada yan yolları da içerir; yine küçük olması iyidir. Türkiye'deki bina akustiği yönetmeliğinin döşeme darbe sesi için verdiği sınır değerler bu birim üzerindendir.
• IIC (Impact Insulation Class): Kuzey Amerika kökenli darbe sınıfı. Buradaki tuzağa dikkat: IIC bir "yalıtım sınıfı" olarak kurgulandığı için, diğer darbe birimlerinin aksine büyük sayı iyidir. Aynı aileden ama ters okunan tek üye.

Bütün bu birimlerden çıkarılacak en kritik ders şu: havadan yalıtım ile darbe yalıtımı birbirinden bağımsızdır. Bir döşeme konuşmayı mükemmel keserken (yüksek STC / Rw) üstteki ayak sesini rahatça geçirebilir (kötü IIC / yüksek Ln,w) ya da tam tersi olabilir. İkisi ayrı sınavlardır; birinden geçmiş olmak öbürünü garanti etmez. Bir ürünün föyünde yalnızca Rw yazıyorsa, o ürünün darbe performansı hakkında hiçbir şey bilmiyorsunuz demektir.

Hangi gürültüye hangi çözüm

Teşhis doğruysa tedavi de yerini bulur. İki gürültü türünün çözüm setleri kısmen örtüşse de ağırlık merkezleri bambaşka yerdedir.

Havadan gelen ses için

• Kütle ekleyin. Duvara ikinci bir alçıpan katmanı, araya kütle yüklü bir bariyer ya da daha yoğun bir bölme; hepsi yüzeyi titreştirmeyi zorlaştırır. Kütle yasası burada dostunuz.
• Her deliği kapatın. Kapı altı fitili, priz arkası sızdırmazlık, tesisat geçişlerinin akustik mastikle doldurulması. Sızdırmazlık olmadan kütle yarım kalır; en küçük kaçak bütün performansı düşürür.
• Ayrıştırın. Çift duvar, esnek profil (resilient channel), akustik askı ya da kelepçe sistemleriyle iki katmanı birbirinden kopararak titreşim köprüsünü kesin. Özellikle bas seslerde en etkili yöntem budur.
• Rezonansı sönümleyin. İki alçıpan katmanı arasına sürülen sönümleyici (damping) macunlar, panelin belli frekanslarda "davul gibi" çınlamasını bastırır.

Darbe sesi için

• Kaynağı yumuşatın. En ucuz ve çoğu zaman en etkili adım budur. Üst kata halı, kalın keçe altlık ya da esnek bir zemin kaplaması, darbenin enerjisini daha döşemeye ulaşmadan yutar. Yüksek frekanslı tıkırtılarda bir metrekare halının yaptığını hiçbir tavan kaplaması yapamaz.
• Yüzer sistem kurun. Darbe yalıtımının altın standardı, döşeme ile şap arasına esnek bir katman koyup şapı ana yapıdan tümüyle koparmaktır; buna yüzer şap denir. Şap "yüzdüğü" için darbenin enerjisi ana döşemeye geçemez. Bu sistemi kurgusuyla, katman sırasıyla ve saha uygulamasıyla ayrıntılı anlattığımız üst kat ayak sesi ve yüzer şap yazımıza göz atın; tavandan çözmek yerine neden kaynakta çözmenin daha akıllıca olduğunu orada uzun uzun ele aldık.
• Alttan ayrıştırılmış tavan kurun. Üst kata müdahale edemiyorsanız, kendi tavanınızı esnek askılarla asılı, ana döşemeden kopuk bir alçıpan sistemle kaplayarak sızan titreşimin bir kısmını yakalayabilirsiniz. Kaynakta çözmek kadar etkili değildir ama çoğu zaman elinizdeki tek seçenektir.
• Makineleri izole edin. Titreşim üreten her cihazı yapıya rijit bağlamak yerine, kauçuk takoz, yay ya da elastomer izolatör üzerine oturtun. Titreşim yapıya geçemezse uzaktaki dairede uğultu da olmaz.

İki listenin kesişme noktası "ayrıştırma"dır; ama vurgu farklıdır. Havadan gelen seste ayrıştırma kütlenin tamamlayıcısıdır; darbede ise neredeyse işin bütünüdür. Kaba bir kural olarak aklınızda kalsın: kütle havadan gelen sese güçlü bir engeldir, darbe sesine ise zayıf bir engel. Darbede asıl mesele titreşim yolunu koparmaktır. Döşeme tarafındaki bütün bu yaklaşımları tek çatı altında değerlendirmek isterseniz, zemin ve döşeme ses yalıtımı çözümlerimiz hem havadan hem darbe tarafını birlikte ele alan sistem kurgularını içeriyor.

İkisini birbirine karıştıran şey: yan yol iletimi

Şimdiye kadar her şey temiz görünüyordu: havadan gelen ses ayrı, darbe sesi ayrı. Ama sahada işleri bulandıran bir üçüncü aktör var: yan yol iletimi (İngilizcede flanking transmission). Bu, sesin asıl engeli aşmak yerine onun etrafından dolaşmasıdır.

Diyelim komşuyla aranızdaki duvarı mükemmel yalıttınız; kalın, ağır, sızdırmaz. Yine de sesi duyuyorsanız, ses büyük olasılıkla o duvardan değil, ona bağlı yan duvarlardan, kesintisiz devam eden döşemeden, tavandan ya da ortak tesisat kanallarından dolanıp geliyordur. Ses en güçlü engeli görmez; en zayıf yolu bulur. Bir odayı çevreleyen altı yüzeyin ve tüm birleşim detaylarının hepsi birer potansiyel yan yoldur. Bu yüzden tek bir duvarı ya da tek bir tavanı güçlendiren "nokta" çözümler çoğu zaman hayal kırıklığı yaratır: ses basitçe yolunu değiştirir.

Yan yolların bir başka önemli sonucu, laboratuvar ile saha değerleri arasındaki o farkı açıklamasıdır. Hatırlayın, birimlerin bir kısmında tırnak işareti vardı: R'w, L'nT,w. O tırnak tam olarak "bu değer gerçek binada, yan yollar dahil ölçüldü" demektir. Laboratuvarda eleman tek başına, yalıtılmış test edilir; gerçekte ise binanın geri kalanına bağlıdır. Bu yüzden saha değerleri neredeyse her zaman laboratuvar değerlerinden bir tık kötüdür.

Ve işte iki gürültü türünü kafanızda karıştıran asıl mekanizma da budur. Üst kattaki bir darbe, döşemeye zerk olup yapının içinde yayılırken iki oda öteki bir yan duvarı titreştirip orada havadan sese dönüşebilir. Yani kaynağı bir "ayak sesi" (darbe) olan gürültü, size ulaştığında "havadan geliyormuş" gibi hissedilir. Bu yüzden bir sesin havadan mı darbeden mi geldiğini anlamak her zaman göründüğü kadar kolay değildir; enerji, türünü koruyarak ama yolunu değiştirerek dolaşır. Ciddi bir yalıtım işi bu yüzden sadece bir yüzeyi değil, o yüzeyin komşularıyla birleşim noktalarını da hesaba katmak zorundadır.

Kendi evinizde hangisi olduğunu anlamak

Bütün bu teoriden sonra asıl pratik soruya gelelim: kendi evinizde sizi rahatsız eden ses hangisi? Profesyonel bir ölçümün yerini hiçbir tahmin tutmaz, ama uzman gelmeden önce kendi kendinize yapabileceğiniz birkaç sağlam gözlem var. Aşağıdaki adımları sırayla deneyin:

1. Sesin karakterine kulak verin. Tiz, net, kelimeleri ya da melodisi seçilebilen bir ses mi? Büyük olasılıkla havadan geliyordur; konuşma ve müzik böyledir. Yoksa tok, alçak, "güm" diye gelen, biraz da hissettiğiniz bir ses mi? Bu darbe sesinin imzasıdır.
2. Zamanlamaya bakın. Sürekli, bir fon gibi akan uğultu (televizyon, klima) havadan gelen sese işaret eder. Aralıklı, üstteki hareketle senkronlu tıkırtılar (biri yürüdükçe gelen, durunca kesilen) neredeyse kesin darbe sesidir.
3. Elinizi yüzeye koyun. Ses gelirken avucunuzu tavana ya da duvara dayayın. Parmaklarınızda hafif bir titreşim hissediyorsanız, o ses yapının içinden geliyordur; yani yapı doğuşlu, yani darbe. Havadan gelen ses elinizde titreşim bırakmaz.
4. Kaynağı takip edin. Ses, üst kattaki kişi odada dolaştıkça yer değiştiriyor, adımların rotasını izliyor mu? Bu, tepenizde gezinen bir ayak sesidir; sabit bir noktadan gelen sürekli ses ise büyük ihtimalle bir cihazın havadan ya da titreşim yoluyla ürettiği gürültüdür.

Bu dört gözlem çoğu durumda size doğru yönü verir. Neden bu kadar uğraşıyoruz? Çünkü yanlış teşhis doğrudan cebinizden çıkar. Üst kattan gelen ayak sesi için duvarlarınıza kütle yığmak (ki insanların ilk refleksi tam da budur) paranızı boşa harcamaktır; darbe sesi o duvardan gelmiyor bile. Aynı şekilde, komşunun müziği için tavana yüzer şap düşünmek de adres şaşırmaktır. Önce sesi doğru adlandırın, sonra çözümü seçin.

Kararsız kaldığınız, ya da ikisinin karıştığı karmaşık durumlarda (ki apartmanlarda en yaygın senaryo tam olarak budur) bir ölçümle işe başlamak her zaman en sağlam adımdır. DnT,w ve L'nT,w değerlerini yerinde ölçen bir akustik değerlendirme, sorunun havadan mı, darbeden mi, yoksa yan yoldan mı geldiğini net biçimde ortaya koyar ve bütçenizi doğru yere yönlendirir. Havadan gelen sesle darbe sesi farklı iki hayvandır; birini avlamak için kurduğunuz tuzak öbürünü asla yakalamaz. İşin sırrı, ateş etmeden önce hangisiyle uğraştığınızı bilmekte.
