Üst Kattan Gelen Ayak Sesi ve Yüzer Şap ile Darbe Sesi Yalıtımı

Akşamın bir vakti, kanepede oturuyorsunuz. Üst kattan bir topuk sesi geliyor: tak, tak, tak. Sonra bir sandalye çekiliyor, bir şey yere düşüyor, çocuk koşuyor. Sesin kendisi belki çok yüksek değil ama tavandan doğrudan içeri sızması, kaynağını gözünüzde canlandırabilmeniz onu asıl yorucu yapan şey. Televizyonun sesini açarsınız, kulaklık takarsınız, olmaz; çünkü bu ses havadan gelmiyor, binanın betonundan geliyor. Bu problemin can sıkıcı olduğunu biliyoruz; gece uykusunu bölecek, insanı komşusuyla kavga ettirecek kadar. Ve maalesef en sık yapılan ilk hamle, çoğu zaman en az işe yarayan hamledir.

Bu yazıda üst kattan gelen ayak sesinin neden sıradan bir "gürültü" olmadığını, alt kattan tavana müdahale etmenin neden çoğu zaman hayal kırıklığıyla bittiğini ve gerçek çözümün neden kaynakta, yani üst katın zemininde olduğunu anlatacağız. Yüzer şap nedir, şap altı şiltelerin ΔLw değerleri ne ifade eder, üst kata hiç giremiyorsanız elinizde ne kalır; hepsini somut sayılarla ve sahadan örneklerle ele alacağız.

Ayak sesi neden özel bir problem: darbe sesi

Akustikte gürültüyü kabaca iki aileye ayırırız. Birincisi havadan gelen ses (airborne): konuşma, müzik, televizyon. Bu sesler havada bir basınç dalgası olarak yayılır, bir duvara ya da döşemeye çarpar, onu titreştirir ve öbür tarafta yeniden havaya dönüşür. İkincisiyse darbe sesi (impact noise): bir cismin doğrudan yapıya çarpmasıyla oluşan ses. Üst kattaki ayak sesi tam da budur. Topuk zemine vurduğunda enerji havaya değil, doğrudan betona geçer. Yani ses yolculuğuna zaten binanın içinden başlar.

Fark burada kritik. Havadan gelen sesi durdurmak için araya kütle ve boşluk koymak çoğu zaman yeterlidir; ses zaten havadan geçmek zorunda. Ama darbe sesi bu kuralı hiçe sayar. Betona bir kez giren titreşim, döşemeyi bir davul zarı gibi kullanarak yayılır; sadece dümdüz aşağı inmez, yan duvarlara, kolonlara, kirişlere dağılır ve bazen kaynağından birkaç oda öteden, hiç beklenmedik bir yerden duyulur. Buna yan yollardan iletim (flanking) diyoruz ve darbe sesini bu kadar inatçı yapan şey büyük ölçüde budur.

Bir ayrıntı daha var: darbe sesi enerjisinin çoğu düşük frekanslardadır. Topuğun "tok" vuruşu, mobilyanın sürtünmesi, çocuğun zıplaması; bunlar kulakta boğuk, gövdeyle hissedilen alçak seslerdir. Alçak frekanslarla baş etmek her zaman daha zordur, çünkü dalga boyları uzundur ve ince malzemeler onları kolayca geçirir. İşte bu yüzden duvara astığınız akustik sünger ya da tavana yapıştırdığınız ince bir levha ayak sesine neredeyse hiç dokunmaz. Havadan gelen ses ile darbe sesi arasındaki bu temel ayrımı daha derinlemesine merak ediyorsanız, havadan gelen ses ile darbe sesinin farkını anlattığımız yazı iyi bir başlangıç noktası.

Darbe sesini anlamanın en kısa yolu şudur: siz sesi duyuyorsunuz ama ses aslında havada değil, binanın iskeletinde yolculuk ediyor. Bu yüzden onu havadan yakalamaya çalışan her çözüm baştan yarı yarıya kaybeder.

Alt kattan tavana yaptırmak neden çoğu zaman yetmez

Rahatsız olan alt kattaki insandır; dolayısıyla ilk içgüdü de onundur: "Tavanıma bir yalıtım yaptırayım." Mantıklı görünür, üstelik komşuyla muhatap olmadan, kendi dairenizde halledebileceğiniz bir çözüm gibi durur. Ne yazık ki sahada en sık yapılan yanlış tam olarak budur ve nedeni derin.

Darbe enerjisi üst katın zeminine girdiği anda tüm yapıya dağılmaya başlar. Siz alt katta tavanınıza müdahale ettiğinizde, sesin yolculuğunun neredeyse en sonunda, üstelik yalnızca bir çıkış kapısında durmuş olursunuz. Oysa titreşim çoktan yan duvarlarınıza geçmiştir; ses size tavandan olduğu kadar, kendi duvarlarınızın yüzeyinden de yayılır. Tavanı ne kadar iyi yaparsanız yapın, bu yan yolları kapatmadığınız sürece iyileşme sınırlı kalır. İnsanlar "binlerce lira harcadım, ses hâlâ geliyor" derken çoğunlukla bu duvara toslar.

İkinci bir sorun daha var. Tavana doğrudan, sıkı sıkıya vidalanan alçıpan ya da yapıştırılan bir levha, darbe sesine karşı işe yaramaktan da öte, bazen sesi büyütür. Çünkü rijit bağlı yeni yüzey, üstteki döşemenin titreşimini alır ve daha geniş bir alandan havaya yayar; adeta ikinci bir hoparlör diyaframı gibi davranır. Darbe sesinde "araya bir tabaka daha koyayım" mantığı, o tabaka yapıdan ayrıştırılmadıysa kolayca ters teper.

Bunu net söyleyelim: alt kattan yapılan tavan çözümü tümüyle işe yaramaz değildir, ama tek başına ve yanlış kurgulandığında hayal kırıklığı yaratır. İşe yarar hâle gelmesi için sıradan bir asma tavan değil, yapıdan gerçekten ayrıştırılmış, izolatörlü bir sistem olması gerekir; buna birazdan geleceğiz. Yine de altın kural değişmez:

Darbe sesinde en doğru müdahale noktası, sesin yapıya girdiği yerdir; yani alıcının tavanı değil, kaynağın zeminidir. Sesi girdiği kapıda karşılamak, çıktığı kapıda kovalamaktan her zaman daha ucuz ve daha etkilidir.

Gerçek çözüm: üst katta yüzer şap

Darbe sesini kaynağında kesmenin en sağlam yolu yüzer şaptır (floating floor). İsmi tam olarak işi anlatır: şap tabakası, taşıyıcı betona ve duvarlara hiçbir noktada sert temas etmeden, esnek bir katmanın üzerinde âdeta "yüzer". Amaç basit ama güçlü: topuk şapa vurduğunda enerji betona geçmeden önce araya konan yumuşak katmanda emilir ve söner. Titreşim yapıya hiç giremezse, yayılacak bir yol da bulamaz.

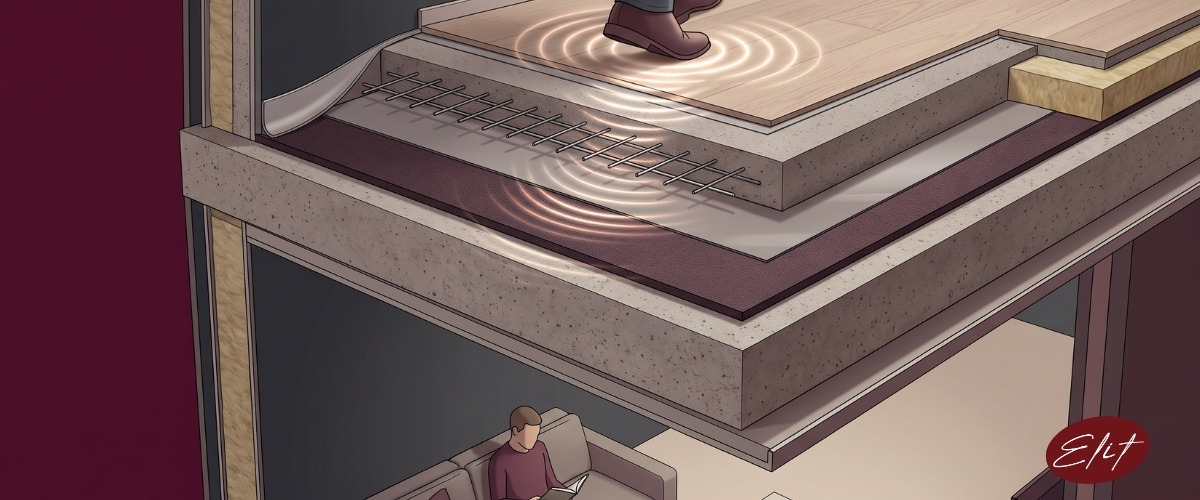

Klasik bir yüzer şap kesiti alttan üste doğru şöyle kurulur:

1. Taşıyıcı beton döşeme: binanın kendi zemini, her şeyin üzerine oturduğu taban.
2. Şap altı yalıtım şiltesi: kauçuk, keçe ya da poliüretan esaslı esnek katman. Sistemin kalbi budur; titreşimi yutan yay görevini o görür.
3. Ayırıcı film / naylon: üstteki ıslak şabın alttaki şilteye sızmasını önleyen ince tabaka.
4. Şap tabakası: genellikle çelik hasırla donatılmış, 5-6 cm civarında çimento esaslı katman. Bu, üzerinde yürünen ağır ve sert "yüzen" plaka.
5. Zemin kaplaması: parke, seramik, laminat; kullanıcının gördüğü yüzey.
6. Kenar bandı: şabın duvara değdiği tüm çevrede yukarı doğru kıvrılan esnek şerit. Bu ayrıntı sistemin başarısını doğrudan belirler; ilgili başlıkta ayrıca ele alacağız.

Bu kurgunun neden bu kadar iyi çalıştığını fizik diliyle söylersek: ağır şap kütlesi ile altındaki esnek şilte birlikte bir kütle-yay sistemi oluşturur. Böyle bir sistem, belli bir frekansın üzerindeki titreşimleri yutar; ayak sesinin enerjisi de büyük ölçüde bu bölgededir. Katman ne kadar doğru seçilirse, sistemin "geçirdiği" frekans o kadar aşağı iner ve darbe sesi o kadar iyi kesilir. Bu yaklaşım, yapı elemanlarını birbirinden mekanik olarak ayırma prensibinin, yani decoupling'in zemine uygulanmış hâlidir.

Yüzer şap yeni bir bina ya da kapsamlı bir tadilat sırasında uygulandığında maliyeti de görece düşüktür; zaten şap dökülecektir, tek fark altına doğru şilteyi sermek ve kenarları düzgün yalıtmaktır. Sonradan, yaşanan bir dairede yapmak daha zahmetlidir çünkü mevcut kaplama ve şabın sökülmesi gerekir; ama darbe sesini kalıcı ve ciddi biçimde çözmenin en dürüst yolu budur. Uygulama detaylarını ve döşemeye özel sistem seçeneklerini zemin ve döşeme ses yalıtımı çözümlerimiz altında topladık.

Yüzer şap tek başına her şeyi çözer mi

Neredeyse. Ama dürüst olalım: yüzer şap darbe sesini çarpıcı biçimde azaltır, havadan gelen sesi de ikincil olarak iyileştirir; buna karşın hiçbir sistem sesi "sıfırlamaz". Amaç, üst kattaki normal yaşam seslerini, alt katta artık dikkat çekmeyen, arka planda kaybolan bir düzeye indirmektir. Zıplayan bir çocuğun ağır darbelerini bir fısıltıya çevirmeyi beklemeyin; ama topuk seslerinin, sandalye çekmelerinin, gündelik yürüyüşün fark edilmez hâle gelmesi tümüyle ulaşılabilir bir hedeftir.

Şap altı yalıtım şiltesi ve ΔLw değerleri

Yüzer şabın performansını belirleyen asıl eleman, altına serilen şiltedir. Piyasada kauçuk granül esaslı, keçe esaslı, poliüretan (PU) esaslı, mantar-kauçuk karışımı pek çok ürün var. Aralarındaki farkı okuyabilmek için tek bir sayıya bakmak gerekiyor: ΔLw (delta Lw), yani ağırlıklı darbe sesi azaltım indeksi.

ΔLw'nin ne olduğunu doğru anlamak önemli, çünkü sık yanlış okunur. Bu değer, ürünün darbe sesini ne kadar iyileştirdiğini söyler; mutlak bir yalıtım rakamı değil, bir kazanç değeridir. Laboratuvarda, standart bir referans döşeme (tipik olarak 150 mm çıplak beton plak) üzerinde, ayak sesini modelleyen standart bir darbe kaynağıyla (tapping machine) ölçüm yapılır; sonra aynı döşemeye ürün serilip yeniden ölçülür ve iki sonuç arasındaki fark, EN ISO 10140-3 yöntemiyle tek bir sayıya indirgenir. Yani "ΔLw = 28 dB" demek, "bu şilte çıplak betona kıyasla darbe sesini kabaca 28 dB iyileştiriyor" demektir. Ne kadar yüksekse o kadar iyidir.

Aşağıdaki tablo, döşemede sık kullanılan sistemleri ve gerçekçi ΔLw aralıklarını özetliyor. Rakamlar ürüne, kalınlığa ve üstteki şap düzenine göre değişir; buradakiler saha ve üretici verilerine dayanan tipik değerlerdir.

Tabloda birkaç noktaya dikkat çekmek isteriz. Öncelikle 3D profilli şiltelerin neden öne çıktığını açalım: düz bir şilte, üstündeki şap yükünü tüm yüzeyiyle taşır ve fazla sıkışırsa esneme kabiliyetini yitirir. Kabartmalı (3D) bir yüzeyse yük altında kontrollü biçimde ezilir, aradaki hava boşlukları yay etkisini korur ve darbe enerjisini daha geniş bir alana dağıtır. Bu yüzden aynı kalınlıkta düz bir malzemeye göre daha yüksek ΔLw verebilir. Kullandığımız 3D profilli, geri dönüştürülmüş kauçuk granül esaslı şilteler bu mantıkla çalışır; 50 mm şapla yaklaşık 26 dB, 60 mm ile 28 dB, çift kat şaplı ağır sistemlerde ise 32 dB'ye varan darbe sesi azaltımı verirler.

İkinci nokta: tablonun son iki satırı bilinçli olarak orada. İnce parke altı şilte, şap sökmek istemeyenler için cazip görünür ve gerçekten de bir miktar fayda sağlar; ama laboratuvar koşulundaki bir yüzer şabın yerini tutmaz, çünkü altında ağır bir kütle ve düzgün bir kenar yalıtımı yoktur. Esnek asma tavan ise bambaşka bir mantıkla, alıcı tarafında çalışır; onu da hak ettiği yerde, ayrı bir başlıkta konuşalım.

Son bir uyarı, sık düşülen bir tuzağa dair: farklı üreticilerin ΔLw değerlerini ölçtükleri şap ve kaplama düzenleri her zaman aynı değildir. Bu yüzden kâğıt üzerinde daha yüksek görünen bir ürün, sizin uygulamanızda daha düşük performans verebilir. Rakamları karşılaştırırken hangi sistem kurgusuyla ölçüldüğünü sormak, pazarlama cümlelerine kanmamanın en iyi yoludur.

Üst kata giremiyorsanız: esnek asma tavan

Bütün bunları okuyup "haklısınız ama üst komşum zeminini söktürmeme asla izin vermez" diyorsanız, yalnız değilsiniz. Sahadaki vakaların önemli bir kısmı tam olarak budur ve bu durumda elimizde kalan en ciddi seçenek esnek asma tavandır. Burada anahtar kelime "esnek"; sıradan bir asma tavandan bahsetmiyoruz.

Az önce doğrudan tavana vidalanan alçıpanın işe yaramadığını, hatta bazen sesi büyüttüğünü söylemiştik. Esnek asma tavan bu sorunu, yeni tavan yüzeyini üstteki betondan mekanik olarak ayırarak aşar. İşin özü şu: yeni alçıpan yüzeyi betona sert askılarla değil, titreşimi kesen antivibrasyon askılarla (yay ya da kauçuk elemanlı asılır. Aradaki boşluk taş yünü ya da benzeri bir emici malzemeyle doldurulur, üste tercihen çift kat ve ağır (kütleli) bir levha giydirilir. Böylece üstteki betonun titreşimi yeni yüzeye doğrudan geçemez; arada bir "yumuşak kesme" olur.

İyi kurulmuş bir esnek asma tavan, özellikle havadan gelen sesi belirgin biçimde iyileştirir ve darbe sesinde de gözle görülür, kulakla duyulur bir rahatlama sağlar. Ama burada dürüst olmamız gereken bir sınır var:

• Yan yollar açık kalır. Ses üstteki döşemeden sizin duvarlarınıza da geçtiği için, tavanı ne kadar iyi ayrıştırırsanız ayrıştırın, duvar yüzeylerinden gelen titreşim payı yerinde durur. Bu, kaynaktaki yüzer şabın kapatabildiği bir yolu asma tavanın kapatamaması demektir.
• Tavan yüksekliğinden feda edersiniz. Ciddi bir sistem, askı boşluğu ve levha kalınlığıyla birlikte 10-15 cm arası yükseklik yer. Alçak tavanlı dairelerde bu his bazen rahatsız edicidir.
• Tek bir noktadan sertlik her şeyi bozar. Bir tesisat borusu, spot armatürünün kutusu ya da yanlış monte edilmiş tek bir askı, tavanı yeniden betona "köprüleyerek" performansı çökertebilir.

Buna rağmen, üst kata erişiminizin olmadığı durumlarda esnek asma tavan gerçek ve savunulabilir bir çözümdür; "hiç yoktan iyidir" demek onu küçümsemek olur. Doğru askı sistemi, yeterli kütle ve dikkatli detaylarla kurulduğunda yaşam kalitesini hissedilir biçimde yükseltir. Bu sistemin nasıl kurgulandığını ve malzeme seçeneklerini tavan ses yalıtımı çözümlerimiz sayfasında ayrıntılandırdık. Yalnızca beklentiyi baştan doğru kurun: bu, kaynaktaki çözümün eşdeğeri değil, ona ulaşılamadığında en iyi ikinci yoldur.

Kenar yalıtımı ve ses köprüleri

Bir yüzer şabı ya da esnek tavanı ne kadar pahalı malzemeyle kurarsanız kurun, tek bir detay yanlışsa bütün yatırım boşa gider: ses köprüleri. Bir ses köprüsü, ayrıştırdığınız iki kütlenin bir noktada yeniden sert temas etmesidir. Titreşim, tıpkı su gibi, en kolay yolu bulur; siz yüzeyin yüzde 99'unu ayırsanız da, kalan yüzde 1'lik sert temas sesin geçişi için fazlasıyla yeterlidir.

Yüzer şapta en kritik ses köprüsü kenarlardır. Şap dökülürken çevredeki duvarlara değerse, "yüzen" plaka artık yüzmüyor; duvara kaynamış demektir. Titreşim şaptan duvara, duvardan alt kata rahatça geçer. Bunu önlemek için şabın duvarla buluştuğu tüm çevreye, kaplama seviyesine kadar çıkan esnek bir kenar bandı uygulanır. Aynı titizlik kapı eşiklerinde, kolon diplerinde ve döşemeyi delen her yerde geçerlidir.

Sahada en sık gördüğümüz köprü hatalarını sıralayalım; çünkü bunları bilmek, uygulamayı denetlerken hayat kurtarır:

• Kenar bandının unutulması ya da alçak kesilmesi. Bandın kaplama üst kotuna kadar çıkması gerekir; şap dökülünce üstte kalan fazlalık bıçakla kesilir. Bandı baştan alçak bırakmak, şabın üst köşeden duvara temasına davetiye çıkarır.
• Tesisat boruları ve süzgeçler. Şabın içinden geçen bir su ya da kalorifer borusu, etrafı elastik bir kılıfla sarılmadıysa mükemmel bir titreşim köprüsüdür.
• Süpürgelik ve seramik derzi. Duvara sabitlenen süpürgelik hem şapa hem duvara aynı anda temas ederse köprü olur; ideali süpürgeliği yalnızca duvara tutturup şapla arasında ince bir boşluk bırakmaktır. Seramik döşerken kenardaki derzin duvara sert biçimde dolması da aynı sonucu doğurur.
• Şiltenin ek yerlerinden şap kaçması. Şilteler bindirmeli döşenmez ve araları bantlanmazsa, ıslak şap aralardan alta sızıp betonla nokta temaslar kurabilir.

Bu ayrıntılar kulağa küçük gelebilir ama darbe sesi yalıtımında başarı ile hayal kırıklığı arasındaki farkın büyük kısmı tam olarak buralarda saklıdır. Yapı elemanlarını birbirinden ayırma mantığının neden bu kadar merkezi olduğunu ve bir tek köprünün koca bir sistemi nasıl işlevsiz bıraktığını daha geniş anlatan decoupling / ayrıştırma yazımız bu konuyu tamamlar.

Darbe sesi nasıl ölçülür: L'nT,w

"İyileşti mi, ne kadar iyileşti?" sorusunun cevabı tahmine bırakılamaz; ölçülür. Darbe sesi performansını sahada değerlendirmek için kullanılan gösterge L'nT,w'dir. Açılımı biraz teknik ama mantığı sezgiseldir: üst kata standart bir darbe kaynağı (tapping machine) yerleştirilir, alt odada oluşan ses basınç düzeyi ölçülür ve alıcı odanın akustik koşulları da hesaba katılarak tek bir sayıya indirgenir.

Burada kafa karıştıran ama anlaşılması şart olan bir nokta var: darbe sesinde küçük sayı iyidir. Çünkü L'nT,w, alt katta duyulan ses düzeyini ölçer; ne kadar düşükse aşağıya o kadar az ses geçiyor demektir. Bu, çınlama süresi ya da hava sesi yalıtımındaki (büyük sayı iyi) mantığın tersidir ve raporları okurken sık sık yanlış yorumlanır.

İki kısaltmayı ayırmak da faydalı olur:

• ΔLw: laboratuvarda ölçülen, ürünün kazancını gösteren değer. "Bu şilte çıplak betona kıyasla ne kazandırır?" sorusunun cevabı. Büyük olması iyi.
• Ln,w / L'nT,w: döşemenin (ya da sahadaki gerçek yapının) sonuçta geçirdiği darbe sesi düzeyi. "Bu kat, alt kata ne kadar ses geçiriyor?" sorusunun cevabı. Küçük olması iyi.

Ölçüm, 1/3 oktav bantlarda ve tek bir "toplam" yerine frekans frekans yapılır; tipik olarak alçak frekanslardan (50 ya da 100 Hz) yukarı 2500-3150 Hz'e kadar. Bu ayrıntı önemli, çünkü darbe sesinin sorunlu bölgesi genellikle alçak frekanslardır ve bir sistem tizlerde harika görünüp baslarda yetersiz kalabilir. Frekans profilini görmeden verilen "şu kadar dB iyileşir" sözü eksik bir sözdür.

Türkiye'de bu ölçütlerin yasal çerçevesi Binaların Gürültüye Karşı Korunması Hakkında Yönetmelik ile çizilir. Yönetmelik, binaları akustik performans sınıflarına (A en iyi, F en kötü) ayırır ve yeni yapılacak binalarda en az C sınıfı sağlanmasını zorunlu kılar. Konutlar arası döşemelerde darbe sesi düzeyi için L'nT,w göstergesi esas alınır; C sınıfı için sınır kabaca 60 dB düzeyindedir ve daha yüksek konfor sınıflarına (B, A) çıkıldıkça bu sınır aşağı, yani daha sessiz tarafa çekilir. Sayının yönünü hatırlayın: sınırın altında kalmak iyidir. Uygulamanızın bu sınıfları tutup tutmadığını ancak gerçek bir ölçüm gösterir; hangi frekansta ne kadar açık kaldığınızı raporlayan bir akustik ölçüm ve danışmanlık hizmeti, hem yatırım öncesi doğru kararı hem de sonrasında "gerçekten oldu mu" güvencesini verir.

Üst komşuyla süreç ve gerçekçi beklenti

Teknik kısmı bir yana, bu problemin çoğu zaman en zor tarafı insani tarafıdır. Çünkü en etkili çözüm sizin dairenizde değil, komşunuzun zemininde. Bu da beraberinde nazik bir müzakere getirir; ve bu müzakerenin nasıl yürüdüğü, çoğu zaman hangi malzemeyi seçtiğinizden daha belirleyici olur.

Deneyimimizden birkaç gerçekçi not paylaşalım:

• Suçlayıcı dilden kaçının. Üst komşu çoğu zaman "gürültü yaptığının" farkında bile değildir; normal yaşıyordur. "Sizin yüzünüzden uyuyamıyorum" yerine "binanın döşemesi ses geçiriyor, birlikte çözebilir miyiz" yaklaşımı kapıları çok daha kolay açar.
• Zamanlamayı kollayın. Yüzer şap kaynaktaki en iyi çözümdür ama zemin sökmek büyük iştir. Komşunuz zaten tadilat ya da kaplama yenileme düşünüyorsa, o an altın fırsattır; maliyetin büyük kısmı zaten yapılacak işin içinde erir, tek eklenen şilte ve kenar detayıdır.
• Maliyeti adil konuşun. İşten fayda gören taraf alt kattır, işi yaptıran taraf üst kat. Masrafın paylaşımını baştan açık konuşmak, sürecin yarı yolda tıkanmasını önler. Bazı durumlarda alt katın masrafın tamamını üstlenmesi bile, yıllarca sürecek bir huzursuzluğun karşılığında makul kalır.
• Kaynak mümkün değilse ikinci yola geçin. Komşu net biçimde "olmaz" diyorsa enerjinizi orada tüketmeyin; esnek asma tavana yönelin. Beklentiyi de ona göre kurun: kaynaktaki kadar olmasa da yaşanabilir bir rahatlama gerçekçidir.

Beklenti yönetimi konusunda son ve en dürüst cümleyi kuralım. Darbe sesi yalıtımı, "artık hiçbir şey duymayacağım" vaadi değildir; öyle diyen kimseye de kuşkuyla bakın. Amaç, üst kattaki hayatı alt katta hissedilmez kılmaktır: topuk sesi bir arka plana karışır, sandalye çekme fark edilmez olur, gece bir koşuşturma sizi uyandırmaz. Bu, ölçülebilir ve ulaşılabilir bir hedeftir; yeter ki müdahale doğru yerde, doğru sistemle ve o küçük ama belirleyici detaylara özenle yapılsın. Nereden başlayacağınızdan emin değilseniz, önce bir ölçüm ve yerinde değerlendirme her zaman en sağlam ilk adımdır; çünkü doğru çözüm, her zaman doğru teşhisle başlar.
