Ayrıştırma (Decoupling): Esnek Çıta, Çift Duvar ve Green Glue

Bir ses yalıtımı projesinde en çok duyulan cümle şudur: "duvara bir kat daha alçıpan çakalım, kalınlaşsın, ses geçmesin." Mantıklı gelir, çünkü kütle sesi bir dereceye kadar gerçekten durdurur. Ama bir yerden sonra bu yol tıkanır. Kütleyi ikiye katlarsınız, yalıtım sadece birkaç desibel iyileşir; parayı ve yeri harcamışsınızdır ama komşunun bası hâlâ duvardan sızmaktadır. İşte tam bu duvarın önünde akustikçiler farklı bir soru sorar: sesi durdurmaya çalışmak yerine, ona geçecek köprüyü kaldırsak ne olur?

Bu sorunun cevabı ayrıştırmadır; İngilizce kaynaklarda decoupling olarak geçer. Bir yapının iki yüzünü birbirinden fiziksel olarak koparmak, aralarındaki titreşim yolunu kesmek anlamına gelir. Bu yazıda ayrıştırmanın neden yalıtımın en güçlü kozlarından biri olduğunu, kütle-yay-kütle prensibinden esnek çıtaya, çift karkas duvardan Green Glue'ya kadar sahada kullanılan yöntemleri ve bu yöntemlerin ince tuzaklarını, mühendis gözüyle tek tek ele alacağız.

Temas varsa ses geçer: yapı-doğuşlu ses

Sesin bir odadan diğerine geçmesinin iki yolu vardır. Birincisi havadan iletim: ses dalgası havada yayılır, duvara çarpar, duvarı bir davul zarı gibi titreştirir, o titreşim öbür tarafta yeniden havaya döner. İkincisi ise bu yazının asıl konusu: yapı-doğuşlu ses (structure-borne). Burada titreşim havayı hiç kullanmadan doğrudan katı yapının içinden, betondan, karkastan, vidadan yol alarak ilerler. İki farklı ses geçiş biçiminin ayrıntısını havadan ses ile darbe sesinin farkını anlattığımız yazıda daha genişçe bulabilirsiniz; burada ayrıştırmayı ilgilendiren kısma odaklanalım.

Yapı-doğuşlu sesin sinsiliği şurada: katı malzemeler sesi havadan çok daha verimli taşır. Çocukken iki teneke kutuyu gergin bir iple bağlayıp "telefon" yapanlar bilir; ip gevşediğinde ses gider, gerildiğinde karşı taraf net duyulur. Duvarın iki yüzünü birbirine bağlayan her sert temas noktası tam olarak o gergin iptir. Bir üst kattaki matkabın, yürüyen ayağın, çalan hoparlörün titreşimi bu sert bağlardan geçerek yapının içinde kilometrelerce yol alabilir ve bambaşka bir odada duvardan yeniden ses olarak yayılır.

Kütle eklemek yalnızca havadan iletime karşı çalışır ve orada bile getirisi giderek azalır: akustikte "kütle yasası" der ki, bir katmanın kütlesini iki katına çıkarmak yalıtımı yalnızca yaklaşık 5-6 dB artırır. Yapı sert biçimde bağlıysa, ne kadar kütle koyarsanız koyun titreşim o köprüden akmaya devam eder. Ayrıştırmanın çıkış noktası budur: sesi durdurmak yerine yolunu keserek çok daha büyük bir kazanım elde etmek. Yapısal duvar ses yalıtımı uygulamalarının belini büken sorun neredeyse her zaman bu gizli köprülerdir.

Kütle-yay-kütle: ayrıştırmanın kalbi

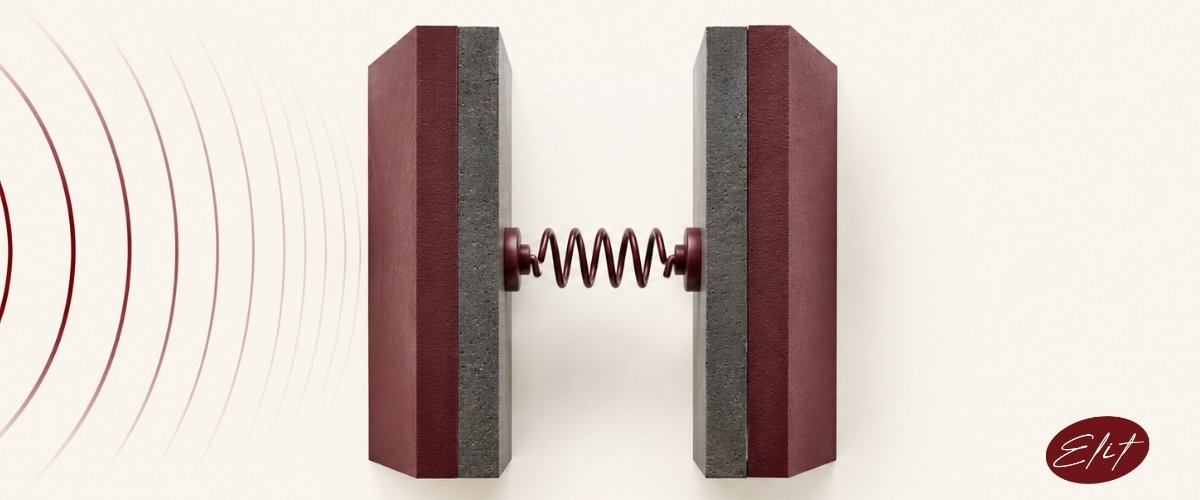

Ayrıştırmanın altında yatan fizik, akustikte kütle-yay-kütle (mass-spring-mass) sistemi diye anılır. Adı kulağa teknik gelse de mantığı bir çocuk oyuncağı kadar sezgiseldir. İki ağır katman düşünün; örneğin iki kat alçıpan ya da iki beton kabuk. Bunları birbirine sıkıca vidalamak yerine aralarına yumuşak, esneyebilen bir "yay" koyarsınız. Bu yay çoğu zaman bir hava boşluğu, bir esnek çıta ya da o boşluğu dolduran taşyünüdür.

Sistem şöyle çalışır: birinci kütle sesle titreşmeye başlar ama enerjisini doğrudan ikinci kütleye aktaramaz, çünkü arada sert bir bağ yoktur. Titreşim önce yayı sıkıştırmaya çalışır, yay bu enerjinin büyük kısmını yutar ve ikinci kütleye ulaşan pay dramatik biçimde azalır. Bir trambolini düşünün: üstüne düşen ağırlığın darbesini yaylar emer, zemine ancak yumuşamış bir kısmı ulaşır. Kütle-yay-kütle duvarı da titreşimi bu şekilde soğurur.

Bu prensibin gücünü rakamlarla görmek en ikna edici yol. Sıradan tek karkaslı, iki yüzü tek kat alçıpanla kaplı bir bölme duvarın yalıtım değeri (STC) kabaca 33 civarındadır; yani normal konuşma öbür taraftan duyulur. Aynı duvarı ayrıştırdığınızda, örneğin karkası ikiye böldüğünüzde ya da esnek çıta eklediğinizde, aynı miktarda kütleyle STC değeri 50'lerin üzerine, iyi tasarımlarda 60'a kadar çıkabilir. Aradaki fark salt kütleyle asla ulaşamayacağınız bir sıçramadır. Farklı yaklaşımların tipik değerlerini şu tabloda karşılaştıralım:

Tablodaki değerler malzeme, boşluk derinliği ve işçilik kalitesine göre oynar; bunları kesin garanti değil, büyüklük mertebesi olarak okuyun. Ama gösterdikleri eğilim nettir: ayrıştırma derinleştikçe yalıtım, kütle eklemenin asla veremeyeceği hızda tırmanır. Ana fikir tek cümlede şu: iki yüzü birbirinden ne kadar iyi koparırsanız, ses o kadar az geçer. Bundan sonraki bölümler, bu koparma işini sahada nasıl yaptığımızın farklı yollarıdır.

Esnek çıta (resilient channel)

Ayrıştırmaya girmenin en ekonomik ve en yaygın kapısı esnek çıtadır; İngilizcesiyle resilient channel. İnce, hafif, Z ya da şapka profiline benzer biçimde bükülmüş bir sac şerittir. Mantığı basit: alçıpanı doğrudan karkasa vidalamak yerine, önce bu çıtaları karkasa dik yönde monte eder, alçıpanı sadece çıtaların ön yüzüne sabitlersiniz. Böylece alçıpan ile ahşap veya metal karkas arasına ince ama işlevsel bir yay girmiş olur; sac profilin esneyen ayağı titreşimi karkasa geçirmeden önce yutar.

Esnek çıtanın cazibesi maliyetinde: metrekare başına ucuzdur, montajı hızlıdır, tek başına bile duvar veya tavan yalıtımına birkaç STC puanı ekler. Ama sahada bu malzemeyle ilgili acı bir gerçek vardır: esnek çıta bağışlayıcı değildir, hata affetmez. En sık görülen felaket, alçıpan vidasının çıtanın esneyen kısmını geçip arkadaki karkasa saplanmasıdır. Vida karkasa değdiği an ayrıştırma biter; o noktada sert bir köprü kurulmuştur ve titreşim keyifle akmaya devam eder. Buna akustikçiler akustik kısa devre der; bir sonraki bölümlerde ayrıca üstünde duracağız.

Bir başka zayıflık, zamanla sarkma. Ucuz ya da fazla yüklenmiş esnek çıta, ağır çift kat alçıpanın altında yıllar içinde hafifçe eğilip yer yer arkadaki karkasa dayanabilir; performans sessizce düşer. Bu yüzden daha talepkâr projelerde esnek çıtanın yerini, kauçuk izolatörlü ses yalıtım klipsleri ve bunlara geçirilen şapka profili (hat channel) alır. Klips sistemi, sac şeridin esnekliğine değil kauçuğun kontrollü yayına dayandığı için daha düşük bir rezonans frekansı sunar, yani alçak frekanslı gürültüyü daha iyi bastırır ve sarkmaya karşı çok daha dayanıklıdır. Kabaca özetlersek: esnek çıta ucuz ve idareli işler için, klips + şapka profili ise sonuç kritikse.

Bağımsız ve kaydırılmış karkas duvarlar

Yüzey ayrıştırması iyidir ama sınırlıdır; çünkü alçıpanlar farklı de olsa hâlâ ortak bir karkasa bağlıdır. Ayrıştırmayı en uca taşımak istiyorsanız, duvarın iki yüzünü taşıyan iskeleti de birbirinden koparmanız gerekir. Bunun iki klasik yolu vardır.

Kaydırılmış karkas (staggered stud)

Burada tek ve geniş bir taban rayı kullanılır ama dikmeler zikzak şeklinde, bir öne bir arkaya kaydırılarak dizilir. Sonuçta duvarın bir yüzündeki alçıpan yalnızca öndeki dikmelere, diğer yüzündeki alçıpan yalnızca arkadaki dikmelere temas eder; hiçbir dikme her iki yüzü aynı anda tutmaz. Titreşim için doğrudan bir geçiş yolu büyük ölçüde kapanır. Taban rayı ortak kaldığı için tam bir ayrıştırma değildir ama kaydırılmış karkas, çift kat alçıpanla birlikte STC değerini rahatlıkla 50-55 bandına taşır ve tek karkasa göre çok daha ince bir toplam kalınlıkla bunu başarır.

Bağımsız çift karkas (double stud)

En radikal ve en yüksek performanslı çözüm budur. İki tamamen ayrı karkas kurulur; aralarında birbirine değmeyen bir hava boşluğu bırakılır. Bir yüzün titreşimini öbür yüze taşıyacak hiçbir ortak eleman yoktur; iki duvar aynı odada duran iki yabancı gibidir. Boşluk taşyünüyle doldurulup her yüze çift kat alçıpan çakıldığında sistem STC 56-59'a, sönümleme de eklenirse 63 ve üzerine ulaşır. Bedeli yerdir: bağımsız çift karkas, tek karkasa kıyasla çok daha kalın bir duvar demektir, bu yüzden alanın bol olduğu stüdyo, ev sineması ve kritik yalıtım projelerinde tercih edilir.

Her iki yöntemde de karkaslar arasındaki boşluk boş bırakılmaz; içine taşyünü ya da camyünü yerleştirilir. Bu dolgu iki iş görür: bir yandan boşluğa hapsolan havanın yaptığı zararlı rezonansı sönümler, bir yandan geçen sesin bir kısmını yolda tutar. İki dikme sırasının paralel dizildiği bağımsız çift karkasta yalıtımı iki sıraya çapraz serdiğinizde, hava boşluğunun tamamı emici malzemeyle dolar ve sistem hem alçak frekans çukurunu hem genel eğriyi belirgin biçimde iyileştirir. Boşluk ne kadar genişse bu dolgunun getirisi de o kadar büyür.

İki yöntem arasında seçim çoğu zaman "ne kadar yalıtım" ile "ne kadar yer feda edebilirim" arasındaki pazarlıktır. Yer sıkışıksa kaydırılmış karkas akıllı bir orta yoldur; sonuç ödün kaldırmıyorsa bağımsız çift karkas tartışmasız kazanır. İkisinde de altın kural değişmez: iki yüz birbirine dokunmayacak.

Tavanda esnek askı elemanları

Duvarda ayrıştırma bir dereceye kadar kolaydır; asıl sınav tavandır. Çünkü tavan, üst kattaki yürüme, mobilya sürükleme, düşen nesne gibi darbe seslerinin geldiği ana cephedir ve bu darbeler tanımı gereği yapı-doğuşludur; havadan değil, doğrudan döşemeden gelirler. Tavana sıkı vidalanmış bir asma tavan, üst kattaki her adımı sadık biçimde odaya taşıyan bir davula dönüşür.

Çözüm yine ayrıştırma: asma tavanı üst döşemeye sert biçimde bağlamak yerine, araya esnek elemanlar koymak. Sahada birkaç kademe vardır. En temelinde, duvardakiyle aynı mantıkla çalışan esnek çıta bulunur. Bir üst kademede, taşıyıcı döşemeye kauçuk izolatörlü ses yalıtım klipsleri monte edilir, bunlara şapka profili geçirilir ve alçıpan yalnızca bu profile bağlanır; metal iskelet betona hiç değmez. En üst kademede ise, ağır tavanlar ve titreşimin kritik olduğu mekânlar için yaylı askı elemanları (spring hanger) devreye girer; bunlar tavanın bütün yükünü çelik bir yay üzerine oturtur ve özellikle alçak frekanslı darbeleri gözle görülür biçimde keser.

Şunu net söyleyelim: darbe sesi sadece tavanla çözülmez. Üst kattaki ayak sesinin asıl ilacı, sesin doğduğu yerde, yani zeminde alınan önlemdir. Yüzer şap ve zemin ayrıştırmasının bu darbeyi kaynağında nasıl kestiğini üst kat ayak sesi ve yüzer şap yazımızda ayrıntısıyla ele alıyoruz. Tavandaki esnek askı, o zemin önlemini tamamlayan ikinci savunma hattıdır; ikisini birlikte kurgulamak, tek başına birine yüklenmekten her zaman daha verimlidir. Kritik projelerde tavan ses yalıtımı tasarımını baştan bu iki hattı beraber düşünerek kurarız.

Ayrıştırmada altın kural tek cümledir: iki yüz arasında sert temas kalmayacak. Bir tek vida, bir tek harç sıçrantısı, bir tek unutulmuş bağlantı bütün sistemin performansını çökertmeye yeter. Ayrıştırma zincirin en zayıf halkası kadar güçlüdür.

Sönümleme ve Green Glue

Ayrıştırma tek başına güçlüdür ama yanına ikinci bir mekanizma daha eklenince asıl işini yapar: sönümleme (damping). Ayrıştırma titreşimin yolunu keserse, sönümleme titreşimin enerjisini yolun ortasında ısıya çevirerek yok eder. Bu iki yaklaşım rakip değil, ekip arkadaşıdır.

Sönümlemenin bugün en tanınan aracı Green Glue gibi viskoelastik sönümleme bileşikleridir. Adı yüzünden yaygın bir yanlış anlama var: Green Glue bir yapıştırıcı değildir, iki levhayı tutmak için kullanılmaz. İki kat alçıpanın arasına ince bir tabaka hâlinde sürülen, hiç tam sertleşmeyip kalıcı olarak kauçuğumsu ve hafif yapışkan kalan özel bir macundur. Çalışma prensibi akustikte kısıtlanmış katman sönümlemesi (constrained layer damping) diye anılır.

Mekanizma şöyle işler: iki sert alçıpan levhası arasına sıkışan viskoelastik tabaka, levhalar sesle titreşmeye çalıştığında birbirine göre minik kaymalar yapmaya zorlanır. Bu makaslama hareketi sırasında macun, titreşim enerjisini sürtünmeyle ısıya çevirir; enerji çok küçük miktarda ısı olarak dağılır ve o kadarı bir daha ses olarak yayılamaz. Özellikle levhaların kendiliğinden zayıf kaldığı orta ve alçak frekanslarda etkilidir. Pratikte akılda tutulması gereken iki nokta var: birincisi, bileşiğin tam performansına ulaşması için kürlenme süresi gerekir, üretici tipik olarak yaklaşık 30 gün ister; ikincisi, sönümleme ancak iki rijit levha arasına sıkıştığında çalışır, tek levhanın yüzeyine sürmek işe yaramaz.

Sönümleme bileşiğinin en çok işe yaradığı yer, ayrıştırmanın kısmen zayıf kaldığı sistemlerdir. Esnek çıtayla ya da tek karkasla kurulmuş, cavity derinliği sınırlı bir duvarda alçak frekans çukuru kaçınılmazdır; iki alçıpan katmanı arasına giren viskoelastik tabaka tam da bu çukuru yumuşatır ve sistemin zayıf noktasını kapatır. Buna karşılık zaten bağımsız çift karkasla derin bir boşluk elde ettiyseniz, sönümlemenin katkısı orantılı olarak azalır; çünkü işin büyük kısmını ayrıştırma yapmıştır. Yani Green Glue'yu her yere değil, en çok fayda vereceği yere koymak akıllıca bir harcamadır.

İdeal bir yalıtım katmanı bu yüzden çoğu zaman üç mekanizmayı birden barındırır: ayrıştırma yolu keser, kütle geçen enerjiyi azaltır, sönümleme kalanı ısıya çevirir. Green Glue'lu çift kat alçıpanı, ayrıştırılmış bir karkasın üzerine kurduğunuzda tablodaki en yüksek değerlere bu üçlü sayesinde ulaşırsınız.

Ayrıştırmanın tuzağı: rezonans frekansı

Buraya kadar ayrıştırmayı hep kazanç olarak anlattık. Şimdi madalyonun öbür yüzüne bakalım, çünkü işi ciddiye alan herkesin bilmesi gereken bir tuzak var. Kütle-yay-kütle sistemi bir yay içerdiğine göre, her yay gibi kendine ait bir rezonans frekansı taşır. Belirli bir frekansta iki kütle, aradaki hava yayı üzerinde birbirine ters fazda salınmaya başlar; sistem o frekansta enerjiyi bastırmak yerine büyütür.

Sonuç ilk bakışta sezgiye aykırıdır: rezonans frekansında ayrıştırılmış duvar, hiç ayrıştırılmamış tek bir duvardan bile daha kötü yalıtım verebilir. Bu, çift kabuklu sistemlerin yalıtım eğrisinde alçak frekanslarda görülen o meşhur "çukur"un (mass-air-mass dip) nedenidir. Cavity derinliğine bağlı olarak bu çukur tipik olarak 60-100 Hz bandına düşer; yani tam da bası, davul vuruşunu, alttan geçen kamyonun homurtusunu içeren, zaten yalıtması en zor bölgeye.

İyi tasarımın hedefi bu rezonansı önemseyip onu duyulabilir müziğin altına itmektir. İki kaldıraç var. Birincisi boşluğu büyütmek: yay yumuşadıkça rezonans frekansı düşer, 6 mm'lik bir boşlukla 150 mm'lik bir boşluğun rezonansı arasında dağlar kadar fark vardır; boşluk genişledikçe çukur duyulur bandın dışına, aşağıya kayar. İkincisi kütleyi artırmak: kütle ağırlaştıkça da rezonans aşağı iner. Ama asıl kurtarıcı üçüncü müdahaledir: boşluğu taşyünü gibi gözenekli bir emici ile doldurmak. Bu yalıtım, hava yayının rezonansta yaptığı o zararlı salınımı sönümler, çukuru sığlaştırır ve genel eğriyi düzeltir. Ayrıştırılmış bir duvarın içini boş bırakmak, bu yüzden yalıtımcının yapabileceği en pahalı ihmallerden biridir; boşluğu doldurmak neredeyse bedavaya ciddi bir kazanım verir.

En sık hata: ayrıştırmayı kısa devre yaptırmak

Şimdi sahada en çok gördüğümüz, en çok emeği boşa çıkaran hataya geldik: akustik kısa devre (short circuit / flanking). Ayrıştırma, iki yüzü birbirine bağlayan tek bir sert köprüyle bile büyük ölçüde çöker. Duvarın her yerini kusursuz ayrıştırıp tek bir noktada temas bırakmak, baraj yapıp dibine tek bir delik açmaya benzer; su o delikten akar ve barajın gerisi anlamsızlaşır. Titreşim de öyle: kendine bırakılan en kısa sert yoldan seve seve geçer.

Bu köprüler çoğu zaman kötü niyetten değil, dikkatsizlikten doğar ve neredeyse hep aynı yerlerden çıkar:

• Fazla uzun vida. Esnek çıta ya da klips sisteminde alçıpan vidasının arkadaki karkasa ya da betona saplanması, klasik kısa devredir. Vidanın esneyen katmanı geçmemesi için doğru boyda seçilmesi şarttır.
• Harç ve alçı sıçrantıları. Bağımsız çift karkasın boşluğuna dökülüp iki yüz arasında sertleşen bir avuç harç, iki duvarı fark ettirmeden birbirine kilitler. Boşluğun temiz kalması ayrıştırma kadar önemlidir.
• Sırt sırta prizler ve tesisat. İki yüze karşılıklı gömülen buatlar, aralarından geçen sert boru ve kanallar doğrudan bir ses yolu açar. Elektrik ve mekanik tesisatın ayrıştırmayı delmeyecek şekilde planlanması gerekir.
• Zemin ve tavan teması. Yeni kurulan yüzer duvar ya da tavan, kenarından eski yapıya sertçe dayanırsa titreşim o kenardan dolanır (flanking). Çevre derzlerinin esnek bir bantla ayrılması ve akustik mastikle kapatılması bu kaçağı keser.
• Unutulan boşluk dolgusu. Kısa devre değil ama aynı ailedendir: içi boş bırakılmış cavity, bir önceki bölümdeki rezonans çukurunu derinleştirir. Taşyünü dolgusu ihmal edilmemelidir.

Bu hataları sahada gerçekten çok görürüz ve çoğu, iş bittikten sonra fark edildiğinde düzeltmesi pahalıdır; çünkü köprüyü bulmak için bitmiş yüzeyi açmak gerekir. Ayrıştırmanın başarısı yüzde doksan detayda ve işçilik disiplinindedir. Doğru tasarlanmış bir sistem bile, montajda kısa devre yaptırılırsa kâğıt üzerindeki STC değerini asla tutmaz. Bu yüzden ayrıştırmalı sistemleri, bu tuzakları bilen bir ekibin kurması gerekir; profesyonel akustik uygulama ve montaj hizmeti almanın en somut faydası tam olarak burada, bu görünmez köprülerin baştan engellenmesinde ortaya çıkar.

Uygulamada dikkat

Bütün bu parçaları birleştirdiğimizde, iyi bir yalıtımın tek bir sihirli malzemeden değil, birbirini tamamlayan dört mekanizmadan doğduğu ortaya çıkar. Bir katmanı tasarlarken sırayla şunları sorarız:

1. Ayrıştırma. İki yüzü birbirinden gerçekten kopardık mı? Sert temas kalmadı mı? Bu, kararların en belirleyicisidir.
2. Kütle. Her iki yüzde de sesin geçişini zorlaştıracak yeterli ağırlık var mı? Çift kat alçıpan çoğu zaman doğru başlangıçtır.
3. Sönümleme. Katmanlar arasına, titreşimi ısıya çevirecek bir viskoelastik tabaka (Green Glue vb.) girdi mi?
4. Boşluk dolgusu ve sızdırmazlık. Cavity taşyünüyle dolu mu? Bütün kenarlar, derzler, geçişler akustik mastikle kapatıldı mı? En küçük hava kaçağı bile bir ses yoludur.

Bu dört başlık uyum içinde çalıştığında ortaya çıkan yalıtım, ayrı ayrı toplamlarından fazlasını verir. En yüksek performansın gerektiği yerlerde, örneğin bir kayıt stüdyosu ya da ev sinemasında, bu yaklaşım mantıksal sonucuna, oda-içinde-oda (box-in-box) kurgusuna taşınır: iç mekân bütünüyle yaylar ya da elastomer izolatörler üzerine oturtulur; duvarlar, tavan ve yüzer zemin dış yapıya hiçbir noktada sert temas etmeden kurulur. Zemindeki hava boşluğu kimi projede 200 mm'ye kadar çıkar. Böyle bir mekân, dışarıdaki yapıdan akustik olarak tümüyle "kopmuş" bir kutudur; ayrıştırmanın en saf ve en güçlü hâlidir.

Ölçek ne olursa olsun temel değişmez: ses yalıtımında asıl kavga kütleyle değil, titreşimin geçtiği köprülerle verilir. Ayrıştırmayı doğru kuran, rezonans çukurunu yöneten ve tek bir kısa devreye izin vermeyen bir katman, kat kat alçıpan yığmaktan hem daha ince hem daha etkilidir. Sıfırdan sessiz bir hacim kurmayı düşünüyorsanız, bütün bu adımları uçtan uca bir araya getirdiğimiz ses geçirmez oda nasıl yapılır rehberimiz, bu yazıdaki prensiplerin sahada nasıl birer katmana dönüştüğünü göstermek için iyi bir sonraki durak olur.
