Ağırlık Düşürme Platformları

Ağırlık düşürme platformu, halterin yere bırakıldığı noktada darbe enerjisini yakalayan katmanlı bir zemin sistemidir. Spor salonu işletmecisinin şikayeti hemen her zaman aynıdır: alt kattaki ofiste sallanan avize, komşu dairede hissedilen gümbürtü, bina yönetiminden gelen uyarı. Bu sayfada o gümbürtünün fiziğini, platformun neyi başardığını ve neyi başaramadığını anlatıyoruz.

Düşen Ağırlığın Enerjisi Nereye Gidiyor?

Yüz kiloluk bir halter bir buçuk metreden bırakıldığında yaklaşık 1470 joule enerji taşır. Bu enerji yok olmaz; yere değdiği anda dört yere birden dağılır. Bir kısmı malzemelerin şekil değiştirmesinde ısıya döner, bir kısmı halteri geri sektirir, bir kısmı havaya doğrudan gürültü olarak yayılır ve bir kısmı da titreşim olarak binaya girer.

Bizi ilgilendiren dördüncü paydır. Platformun bütün işi, o payı küçültüp birinci payı büyütmektir; yani enerjiyi binaya vermek yerine malzemenin içinde harcamaktır.

Kuvveti Belirleyen Şey Süredir

Buradaki fizik sezgiye aykırıdır ama basittir. Halterin momentumunu sıfırlamak için gereken toplam etki sabittir. Değiştirebileceğiniz tek şey bunun ne kadar sürede gerçekleştiğidir. Temas süresi uzarsa, aynı işi yapmak için gereken ortalama kuvvet düşer.

Sayıya dökelim. Yüz kiloluk halter yere yaklaşık 5,4 metre/saniye hızla iner. Sert betona sert bir temasla, milisaniyeler mertebesinde duruyorsa ortaya yüz kilonewton mertebesinde bir ortalama kuvvet çıkar. Aynı halter kalın bir elastomer katman üzerinde on kat daha uzun sürede durursa, ortalama kuvvet onda birine iner. Platformun yaptığı iş budur: darbeyi yumuşatmak değil, uzatmak.

Bu, spor zeminlerinde standarda da bağlanmıştır. Standart darbe testinde ölçülen tepe kuvvet, çıplak betona kıyaslanır. Yayınlanmış sistem verilerinde bu azalma üçte iki mertebesine kadar çıkabiliyor; yani tepe kuvvet betondakinin yaklaşık üçte birine iniyor.

Tek Kalın Kauçuk Neden Yetmiyor?

Sahada en pahalı yanılgı burada. Yere daha kalın kauçuk sermek, ağır düşürmede beklenen sonucu vermiyor.

Bunu gösteren yerinde bir ölçüm var: alt kattaki bir dükkanda, yüz kiloluk halter bırakılırken yapılan kayıtlarda, sekiz ve on iki milimetrelik kauçuk karolar A-ağırlıklı ses seviyesini yalnızca sekiz ile on bir desibel düşürebildi. Aynı senaryoda katmanlı bir platform sistemi ise kırk desibel kazandırdı. Aradaki fark malzemenin cinsi değil, mimarisidir.

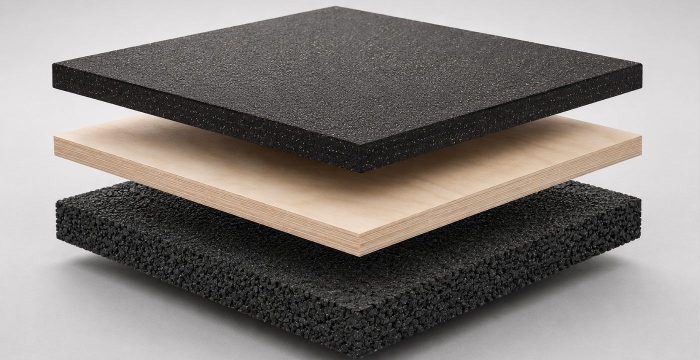

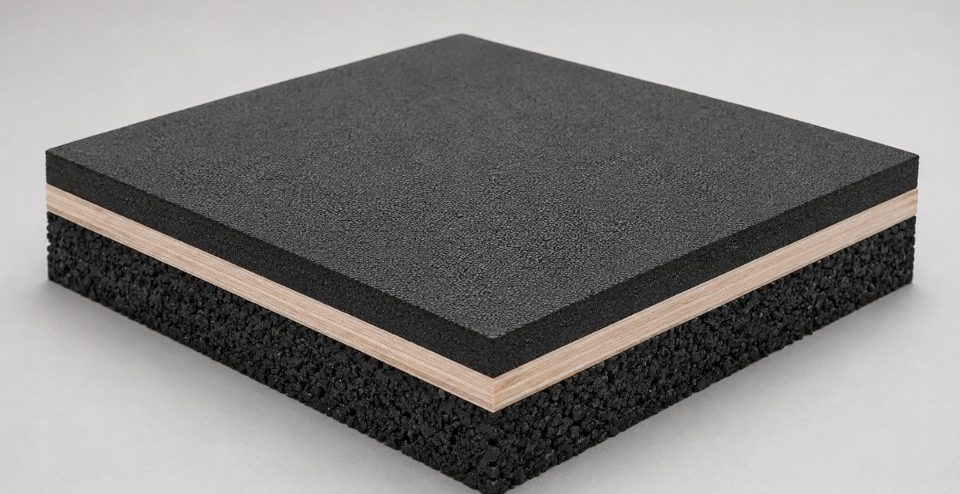

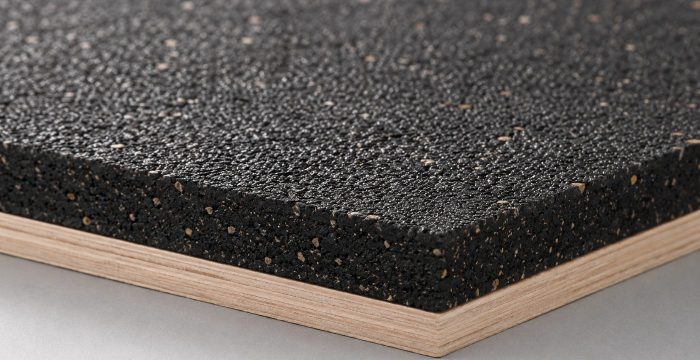

Katmanlı platform şöyle çalışır: en altta sönümleyici elastomer, onun üstünde yükü geniş alana yayan rijit bir plaka, en üstte darbeye dayanıklı kauçuk yüzey. Rijit plaka noktasal darbeyi alana yayar; böylece elastomer lokal olarak ezilip delinmez ve daha geniş bir hacmiyle çalışır. Tek kalın kauçuk bunu yapamaz, çünkü darbe geldiği noktada yoğunlaşır ve malzeme oracıkta dibe vurur.

Alçak Frekans Yerinde Kalır

Bu, sayfanın en dürüst bölümü ve size kimsenin söylemediği şey. Aynı ölçümde şöyle bir çelişki var: A-ağırlıklı seviye 92 desibelden 52 desibele iniyor, yani kulakla duyulan gürültü dramatik biçimde azalıyor. Ama ağırlıklandırılmamış ham seviye 103 desibelden ancak 98 desibele iniyor.

Bunun anlamı şudur: platform, kulağın iyi duyduğu orta ve yüksek frekansları büyük ölçüde yutar. Alçak frekanslı enerji ise büyük ölçüde yerinde kalır ve bina onu iletmeye devam eder. Komşunun "ses değil ama bir titreşim, bir gümbürtü hissediyorum" demesinin sebebi tam olarak budur.

Yani platform şikayeti çoğu zaman ciddi biçimde azaltır ama tamamen bitirmeyi taahhüt etmiyoruz. Alçak frekanslı payı da düşürmek gerekiyorsa iş platformdan çıkar, döşemenin kendisini ele almaya döner.

Hafif Yüzer Zemin Ağır Düşürmede Tehlikelidir

Bir uyarıyı baştan yapıyoruz. Yüzer zemin mantığı darbe sesinde çok işe yarar, ama hafif kurgulanmış bir yüzer zemine ağır halter bırakıldığında sistem zıplar.

Bu yayınlanmış bir gözlemdir: yüz kiloluk halter düşürüldüğünde kontrplak esaslı bir yüzer zemin sıçramış, yaylar yuvalarından çıkmış ve bırakan kişi için yaralanma riski doğmuştur. Yüzey kütlesi artırılıp üzerine ek yük konmasına rağmen zıplama devam etmiştir. Serbest ağırlık bölgesinde çözüm, hafif ve zıplayan bir kurgu değil, ağır ve sönümlü bir katman dizisidir.

Bölgeye Göre Katmanlandırma

Salonun tamamını tek tip kaplamayla geçmek iki türlü hata üretir: kardiyo alanında paranız boşa gider, ağırlık alanında koruma yetmez. İnce kauçuk kaplama zemini korur ve yürüme konforu sağlar; ama ağır düşürme için o kalınlıklar yeterli değildir.

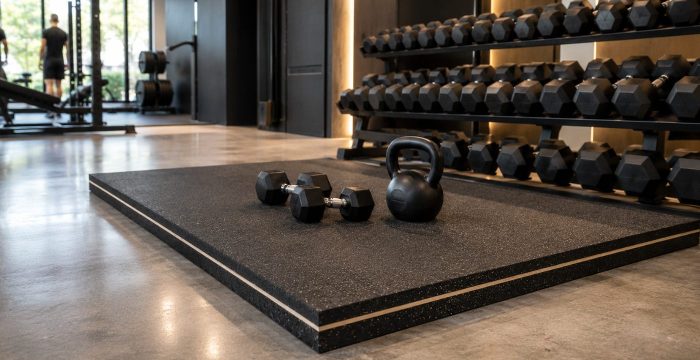

Serbest ağırlık ve halter bölgelerinde katmanlı sistem kurulur ve toplam kesit belirgin biçimde artar. Bu kalınlıklar zemin koruması için değil, komşuya giden yapısal gürültü için seçilir; ikisini karıştırmak bu işteki en yaygın hatadır. Bölge bazlı yük analizini keşifte yapıyor, hangi alanda hangi kesitin gerektiğini teklifte ayrı ayrı gösteriyoruz.

Platform Bir Mucize Değildir

Üç sınırı açıkça söylüyoruz. Birincisi, döşemenin taşıyabileceği ek yük sınırlıdır; yapı mühendisi bir kilo bile fazlasına izin vermeyebilir ve bu, çözüm seçeneklerinizi baştan daraltır. Platform tasarımı, statik proje ile birlikte yürümek zorundadır.

İkincisi, titreşim yalnız aşağı gitmez; kolonlardan yukarı da çıkar. Yaygın hesap yöntemleri bu yolu kapsamaz, dolayısıyla salonun üst katındaki daireyi tek başına platform hesabıyla garanti edemeyiz. Böyle bir senaryo varsa bunu baştan söyler, ölçümle çalışırız.

Üçüncüsü, bu ürün ses emici değildir. Salonun içindeki yankıyı, çınlamayı ve müziğin karmaşasını azaltmaz; onun için yüzeylere emici gerekir. Platform, enerjinin binaya girmesini engeller; odanın içinde kalan sesi değiştirmez.

Bu Platformu Hangi Salonda Öneriyoruz?

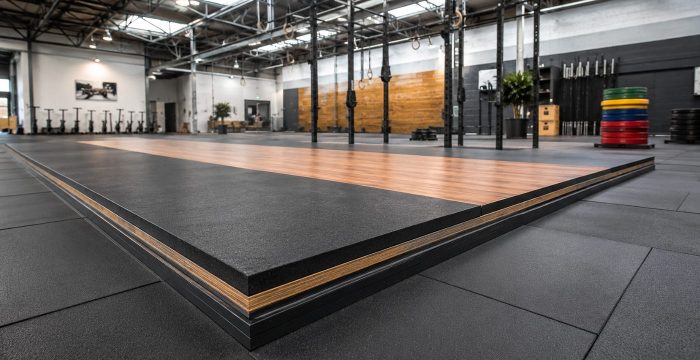

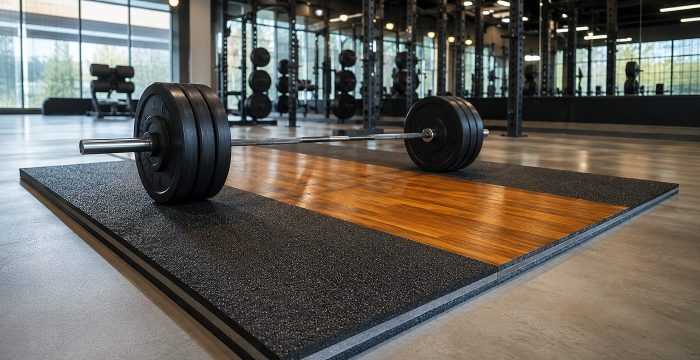

Ağırlık düşürme platformunu, halter ve serbest ağırlık bırakılan her bölgede öneriyoruz: crossfit kutuları, kuvvet salonları, otel ve rezidans altındaki fitness merkezleri, üst katında ya da altında kullanım olan her spor alanı.

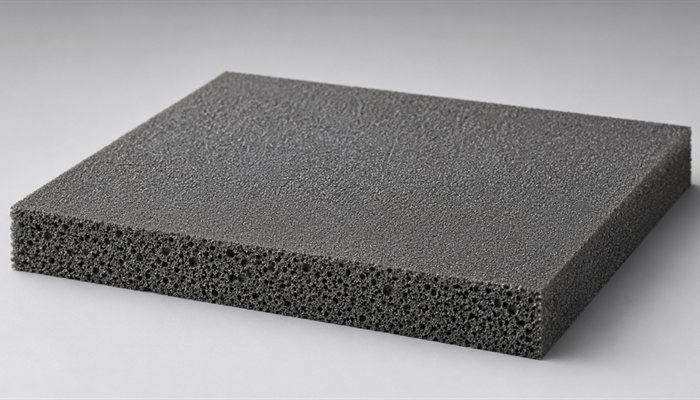

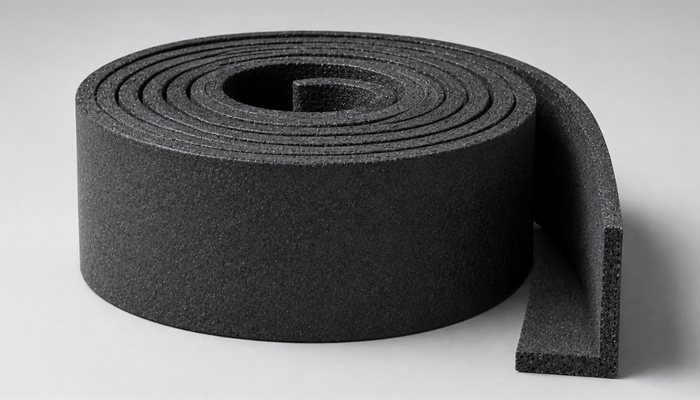

Sistemin altındaki elastomer katmanı yükün ve hedefin frekansına göre titreşim yalıtım elastomerlerinden seçiyoruz. Salon geneli için kauçuk zemin şilteleri ve kauçuk zemin karoları, koşu bandı ve kondisyon aletlerinin altında ise makine titreşim takozları devreye girer. Zemin çevresinde sert temasın kalmaması için sismik titreşim bantları kullanılır.

Salonu yerinde görüyor, bölge bazlı yük analizini yapıyor ve döşemenin ne kadar ek yük kaldırabileceğini statik projeyle birlikte değerlendiriyoruz. Şikayetin gerçek büyüklüğünü ölçümle tespit edip uygulama sonrası aynı senaryoyu tekrarlıyor, iyileşmeyi raporla belgeliyoruz. Salonun bütününe dair yaklaşımımızı spor salonu titreşim yalıtımı çözüm sayfamızda anlattık.
