Titreşim Yalıtım Elastomerleri

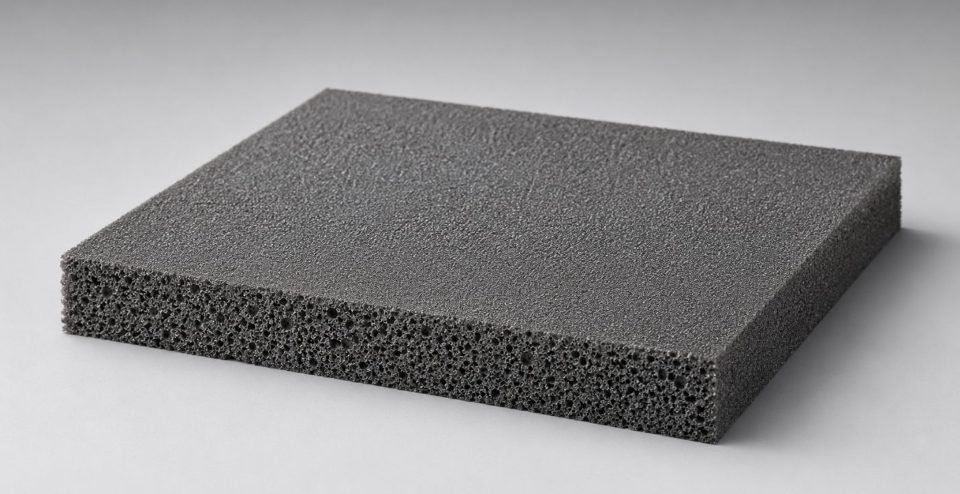

Titreşim yalıtım elastomeri, yükü taşırken aynı zamanda yay gibi çalışan poliüretan esaslı bir malzemedir. Yüzer şapın altına, makine kaidesinin altına ya da yapı elemanlarının arasına girer ve titreşimin binaya geçişini azaltır. Ama bu malzemenin altına konması tek başına bir şey ifade etmez: yanlış seçilmiş bir elastomer titreşimi azaltmaz, büyütür. Bu sayfada neyin neye göre seçildiğini, hangi hesabın yapıldığını ve bu malzemenin nerede biteceğini anlatıyoruz.

İzolasyon Bir Eşikten Sonra Başlar

Elastomerin üzerine oturan kütle ile birlikte bir yay-kütle ikilisi oluşur; bu ikilinin kendine ait bir doğal frekansı vardır. Titreşim ancak bir eşikten sonra azalmaya başlar: kaynağın zorlama frekansı, o doğal frekansın kare kök iki katına, yani yaklaşık 1,41 katına ulaşmalıdır.

Eşiğin berisi büyütme bölgesidir. Orada elastomer titreşimi azaltmaz, artırarak yapıya geçirir. Literatürde bunun kaydedilmiş örnekleri var: yalıtım amacıyla asılan bir cihazın titreşimi, doğal frekans yanlış hesaplandığı için beş katına çıkmıştır. Yani "altına yumuşak bir şey koyalım" yaklaşımı sorunu çözmez, çoğaltabilir.

Pratikte hedefimiz, zorlama frekansının doğal frekansa oranını üçün üzerine çıkarmaktır; bu, yüzde doksan mertebesinde bir azaltma demektir. Sizin kaynağınızın frekansını ve yükünü alıp bu oranı biz kuruyoruz.

Katalogdaki Çökmeden Hesaplanan Frekans Yanıltır

Sektörde çok yaygın ve çok sessiz bir hata var. Bir elastomerin yük altında kaç milimetre çöktüğü bilinirse doğal frekansı hesaplanabilir; bu doğrudur. Ama bu hesap malzemenin statik davranışına dayanır.

Oysa elastomer viskoelastik bir malzemedir ve titreşim altındaki dinamik sertliği, statik sertliğinden belirgin biçimde yüksektir. Yayınlanmış malzeme verilerinde bu oran yaklaşık iki kattır. Karekök alındığında sonuç şudur: gerçek doğal frekans, statik çökmeden hesaplanan değerin yaklaşık 1,4 katıdır.

Somut olarak: on milimetre çöken bir yatak için "demek ki 5 Hz" denir, ama gerçek doğal frekans 7 Hz civarındadır ve izolasyonun başladığı bant 7 Hz değil, 10 Hz'in üstüdür. Aradaki bu fark, projelerin sessizce başarısız olduğu yerdir. Biz hesabı dinamik veriyle yapıyor ve hangi varsayımla yaptığımızı teklifte yazıyoruz.

Yük Sınıfı Bir Katalog Süsü Değil

Titreşim elastomerleri farklı yoğunluklarda üretilir ve bu bir tercih meselesi değildir. Aynı malzeme ailesinin taşıyabildiği sürekli yük, en yumuşak tipten en sert tipe yüzlerce kat değişir. Yani "titreşim elastomeri" diye tek bir ürün yoktur; yükü bilmeden malzeme seçilemez.

İşin zor tarafı şu: yoğunluk arttıkça malzemenin iç sönümü düşer. Yani ağır yükler için gereken sert tipler, aynı zamanda rezonansa karşı en savunmasız olanlardır. Yumuşak tipler iyi sönümler ama az yük taşır. Bu ödünleşim, seçimi bir hesap işine dönüştürür.

Bu yüzden sayfamızda sertlik sınıfı listesi ya da yük-sehim tablosu yayınlamıyoruz. Böyle bir tablo, sizin projenizin yükünü bilmeden hiçbir şey ifade etmez. Yükü, kaynağın frekansını ve montaj biçimini keşifte alıyor, uygun sınıfı hesapla belirliyor ve sevk edilen partinin teknik föyünü teklife ekliyoruz.

Az Yüklenen Elastomer Yay Değil, Ara Tabakadır

Sahada en sık gördüğümüz iki hatadan birincisi bu. Elastomer, taşıması gereken yükün çok altında yüklenirse çökmez. Çökmeyen malzeme yaylanmaz; sadece iki yüzey arasında duran bir ara tabaka olur. Doğal frekans yüksek kalır, izolasyonun başladığı bant yukarı kayar ve tam da kesilmesi istenen frekanslar büyütme bölgesinde kalır.

Bu, "kalın koyduk, sağlam olsun" refleksinin neden işe yaramadığını açıklar. Elastomer, üzerine gelen yükle birlikte tasarlanır.

Aşırı Yüklenen Elastomer Sessizce İflas Eder

İkinci hata daha sinsidir. Elastomer aşırı yüklendiğinde kopmaz, yırtılmaz, gözle görünür bir arıza vermez. Hücreleri tamamen çöker, malzeme sıkışamaz hale gelir ve sertliği fırlar. Doğal frekans yükselir, izolasyon durur.

Kullanıcı bunu fark etmez, çünkü ortada bozulan bir parça yoktur; sadece şikayet geri gelir. Üretici verilerinde bu davranış açıkça yazılıdır: yük sınırı aşıldığında malzeme sünmeye ve sertleşmeye başlar. Bu yüzden sürekli yük sınırına uymak bir öneri değil, sistemin çalışma şartıdır.

Tam Yüzey, Şerit, Nokta: Kaplama Oranı Frekansı Belirler

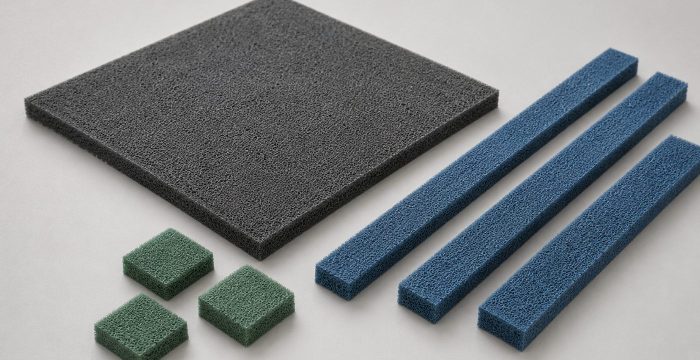

Elastomer üç biçimde serilir ve aralarındaki fark estetik değil, doğrudan fiziktir.

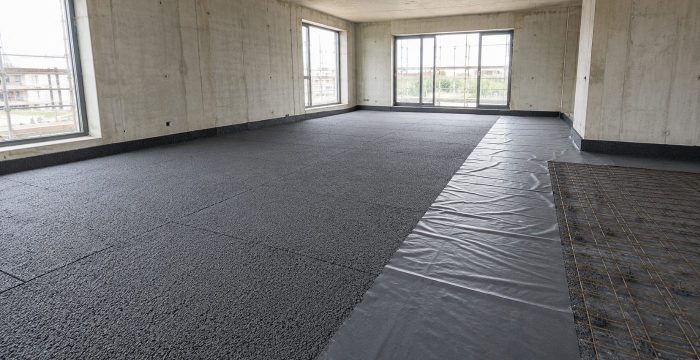

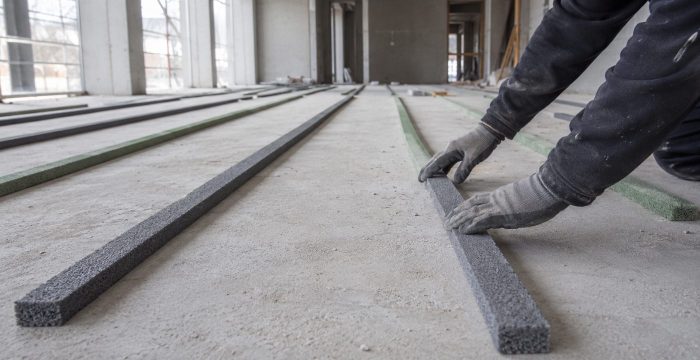

Zeminin tamamına serilen bir mat, yükü en geniş alana yayar; her metrekareye düşen gerilme düşüktür. Ama aynı sebeple sistemin yay sertliği yüksektir ve doğal frekans yukarıda kalır. Elastomeri şeritler ya da nokta pedler halinde kullanırsanız taşıyıcı alan küçülür, aynı yük daha az malzemeye biner, malzeme daha çok çöker ve doğal frekans düşer. Kaplama oranını onda bire indirmek, doğal frekansı yaklaşık üç kat aşağı çeker.

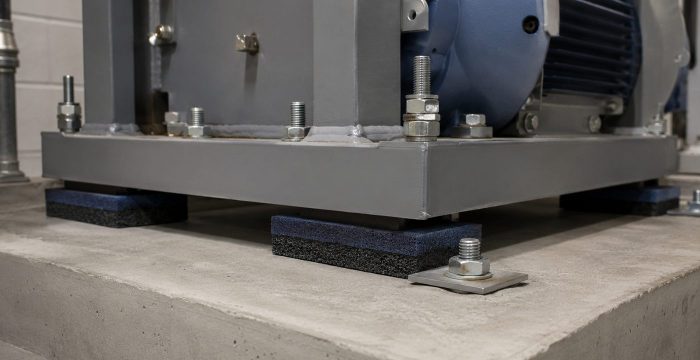

Bunun bedeli vardır: elastomer üzerindeki gerilme aynı oranda artar, dolayısıyla daha yüksek bir yük sınıfına geçmek gerekir. Yani seçim, düşük frekans ile malzeme gerilmesi arasındaki dengede kurulur. Yükün dağınık ve belirsiz olduğu yerlerde tam yüzey, çizgisel geldiği yerlerde şerit, ağır ve noktasal olduğu makine kaidelerinde nokta yatak kullanıyoruz.

Yüzer Şapta Gerçekçi Beklenti

Yüzer şapta doğal frekans, elastomerin birim alan dinamik sertliği ile şapın metrekare ağırlığından hesaplanır. Şap ağırlaştıkça ya da elastomer yumuşadıkça frekans düşer, sistem iyileşir.

Burada dürüst olmamız gereken bir sonuç var. Normal bir konut şapının altına tam yüzey serilen bir elastomer mat, tipik olarak birkaç on Hz mertebesinde bir doğal frekans verir. Bu, ayak sesi ve darbe sesi için fazlasıyla yeterlidir, çünkü darbe enerjisinin büyük kısmı bu bandın üstündedir.

Ama aynı kurgu bir makine izolasyonu değildir. Yirmi beş Hz'de zorlayan bir makine, kırk Hz doğal frekanslı bir zeminin üstünde büyütme bölgesindedir; titreşim azalmaz, artar. Yüzer şap altındaki mat ile makine altındaki yatak aynı ürün, aynı yük sınıfı ve aynı montaj değildir. Bu ayrımı yapmadan verilen her teklif eksiktir.

Elastomerin Bir Alt Sınırı Var

Hücresel poliüretan elastomerlerin pratik penceresi kabaca 6 ile 20 Hz arasındadır. Bunun altına inmek, malzemenin doğasına aykırıdır: daha yumuşak seçerseniz yükü taşıyamaz, daha kalın seçerseniz kararsızlaşır.

Yani doğal frekansın birkaç Hz'e inmesi gereken işlerde elastomer doğru ürün değildir; orada yaylı titreşim izolatörleri kullanılır. Bunu bir eksiklik olarak değil, dürüst mühendislik olarak söylüyoruz. Hangi eşikte olduğunuzu keşifte hesaplayıp size hangi ürünün gerektiğini açıkça söylüyoruz.

Islak Şap Altında Membran Zorunludur

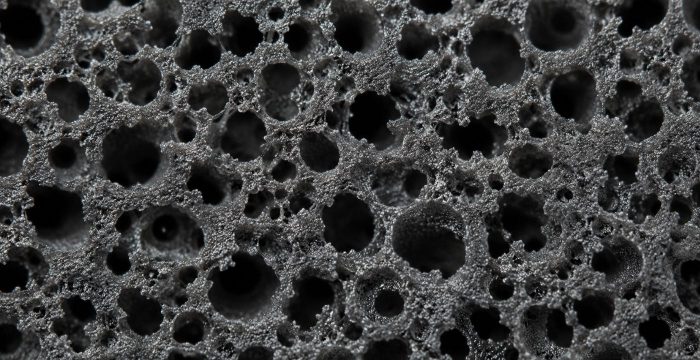

Poliüretan elastomerin karışık hücreli yapısı, özellikle yumuşak tiplerde su emebilir. Bu, malzemenin bilinen zayıf yanıdır ve gizlemiyoruz.

Bunun sahadaki karşılığı nettir: elastomerin üzerine taze şap dökülecekse araya ayırıcı bir örtü serilir ve ek yerleri bantlanır. Örtü olmazsa üç şey birden olur; malzeme su alır, çimento şerbeti hücrelere sızıp yatağı sertleştirir ve ek yerlerinde beton köprüleri oluşarak titreşime doğrudan yol açar. Uygularken bu örtüyü ve bantlamayı standart olarak yapıyoruz.

Elastomer Neyi Çözmez?

Rijit köprüler her şeyi bitirir. Yatağı atlayan tek bir boru, kanal, dübel ya da sıva teması, titreşime kestirme bir yol açar ve yatırımı boşa çıkarır. Bu yüzden esnek bağlantılar ve çevre detayları sistemin ayrılmaz parçasıdır.

Elastomer, taşıyıcı yapının kendi rezonansını da düzeltmez. Döşeme uzun açıklıklıysa ve kendi doğal frekansı kaynağınkine yakınsa, izolatör tek başına yetmez; hesabı döşemenin esnekliğini içerecek şekilde kuruyoruz. Ayrıca elastomer bir ses emici değildir; oda içindeki yankıyı ve çınlamayı azaltmaz, yalnızca yapıya geçen titreşimi keser.

Son olarak, performans zamanla bir miktar değişir. Yorulma çalışmaları, uzun süreli çevrimsel yük altında dinamik sertliğin bir miktar yükseldiğini gösteriyor; Avrupa beyan kuralları da yaşlanma için baştan bir pay düşer. Bu malzeme sonsuza kadar ilk günkü gibi kalmaz ve biz bunu bilerek boyutlandırıyoruz.

Bu Elastomeri Hangi İşte Öneriyoruz?

Elastomer yatakları, yükün yaygın ya da çizgisel geldiği ve doğal frekansın 6-20 Hz penceresine oturduğu işlerde kullanıyoruz: yüzer şap ve yüzer zemin sistemleri, oda içinde oda kurguları, makine kaidesi altı yataklar, duvar ve kolon dibi ayrıştırma, asma tavan ve tesisat askılarında ara katman.

Makine ayağı altında nokta izolasyon gerekiyorsa makine titreşim takozları, doğal frekansın birkaç Hz'e inmesi gerekiyorsa yaylı titreşim izolatörleri doğru üründür. Yüzer şapın çevresinde rijit teması kesmek için sismik titreşim bantları ve asma tavan askılarında akustik sismik izolatörler aynı sistemin parçalarıdır.

Yükü, kaynağın frekansını, montaj biçimini ve döşemeyi keşifte alıyoruz. Gereken doğal frekansı, kaplama oranını ve yük sınıfını hesaplayıp yazılı olarak teklife koyuyoruz. Uygulama öncesi ve sonrasındaki farkı ölçüm ve danışmanlık hizmetimizle rapora bağlıyoruz. Zemin tarafında bütün resmi zemin ses yalıtımı, makine dairesinde ise mekanik tesisat ve makine dairesi çözüm sayfamızda bulabilirsiniz.
